OHVエンジン模型で理解するバルブの仕組みとOHCとの違い

エンジン模型でピストンの動きを見ていると、その上にあるバルブがどう動くのかも気になります。 OHVは、このバルブを開閉する機構の一つです。 模型を選ぶときは気筒数に加えて、バルブへ動きを伝える部品がどこにあり、どこまで見えるかを確認すると、観察したい対象を絞れます。

ただし、OHVという名称だけでは、模型が燃料で動くかどうかは分かりません。 この記事では実際のエンジンの基本構造と、模型の商品仕様を分けて説明します。 組み立てや運転を実測したレビューではありません。

OHVでは何がバルブを動かすのか

バルブは、エンジンの吸気や排気の通路を開閉する部品です。 一般にOHVと呼ばれる構造では、シリンダーヘッドより下側にカムシャフトを置き、細長いプッシュロッドを介して上側のバルブへ動きを伝えます。

流れを追うと、カムの回転によってプッシュロッドが押し上げられ、ロッカーアームが揺れ、その先のバルブが開きます。 ロッカーアームは、支点を挟んで動きを伝える部品です。 各部を別々に覚えるより、回転が上下の動きに変わり、バルブへ届く経路として捉えると位置関係が整理できます。 この説明は、ヤマハ発動機のOHV解説に基づく一般的な構造の説明です。

模型では、その経路のうち何を再現し、どこを外側から見られるかが製品ごとに異なります。 「OHV模型」と書かれていても、実機の部品や機能をすべて同じように備えるとは限りません。

OHCとの違いを見分ける場所

OHVとOHCは、どちらもバルブをシリンダーの上側に配置する構造を含みます。 違いを調べるときは、バルブだけでなくカムシャフトの位置を見ます。

比較する場所	一般的なOHV	OHC
カムシャフト	シリンダーヘッドより下側	シリンダーヘッド側
バルブへの伝達	プッシュロッドなどを介する	ヘッド側のカムから伝える。具体的な機構は形式による
模型で確かめる点	上下に動く部品とバルブのつながり	ヘッド側のカムとバルブの位置関係

これは方式の違いを整理した表で、特定の模型に対する性能評価ではありません。 模型選びでは、OHVかOHCかという名称だけで難易度を決めず、説明書や動画で観察したい箇所を確かめます。

BLDBの電動OHV模型を検討するとき

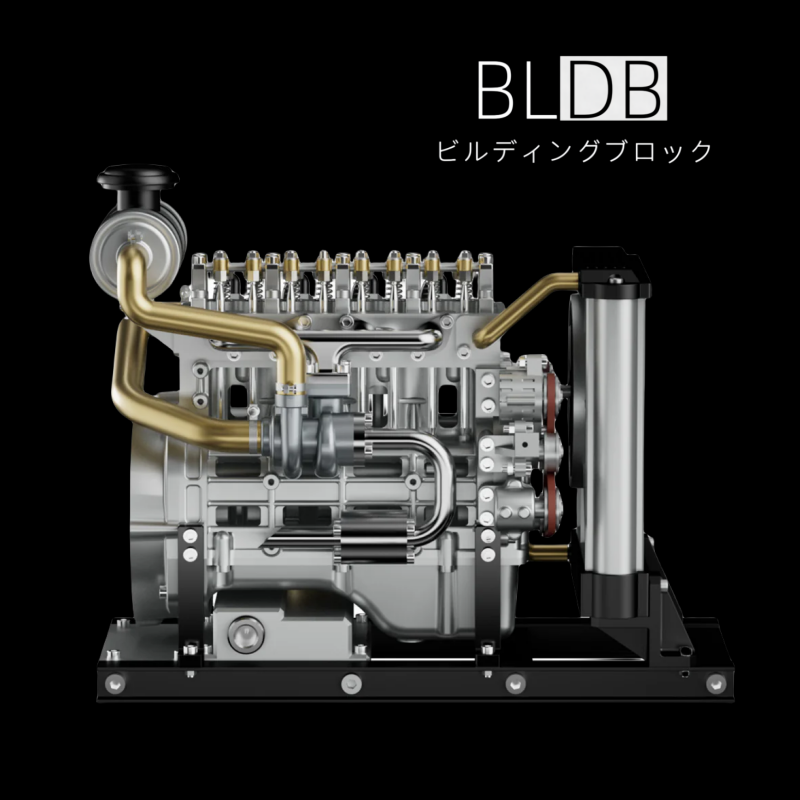

BLDBのOHV直列4気筒ディーゼルエンジン模型は、商品ページで電動モーターによる可動式と案内されています。 ディーゼルエンジンを題材にしていますが、この模型は燃料を燃焼させる方式ではありません。 名称に含まれる「ディーゼル」と、製品を動かすための動力を分けて読む必要があります。

この模型を候補にするなら、購入前に「見たい部品」を具体的にしておくと問い合わせもしやすくなります。 ピストンの連動を見たいのか、バルブ側まで動きを追いたいのかでは、確認する写真や動画の角度が違うためです。 完成状態でプッシュロッドやロッカーアームがどの程度見えるかは、商品写真だけで判断できなければ、該当箇所の動画や説明書を確認してください。

同じ商品ページには、工具と英語の紙説明書が付属すると記載されています。 図の読みやすさを重視する場合は、注文前に説明書の見本を確認できるか問い合わせると、組み立て方が自分に合うか判断できます。 制作時間にはページ内で異なる記載があるため、短時間で完成することを前提に予定を組まないでください。

観察する目的で選ぶための確認事項

構造を理解する目的なら、外観写真だけでなく、完成品の動作動画で部品のつながりを確認します。 見たい機構が外装で隠れる場合は、組み立て途中の説明図で追えるかも判断材料になります。 動いていることと、仕組みを見分けられることは別です。

また、説明書の組み立て順序は、この記事で説明した動きの伝達順序とは一致しないことがあります。 組み立てでは付属説明書を優先し、観察のために独自の順序へ変更しないでください。

模型の動作方式を比較したい場合は、電動と手動、燃焼式の違いで確認できます。 ピストンやクランクの基本的な関係については、動くエンジン模型の可動原理を参照してください。

OHVの動きを追う一台にするか、別の気筒配置を見比べるかを決めたら、BLDBのエンジン模型一覧で候補を絞れます。 商品ごとの動作方式と、完成後に見える部分を照らし合わせて選んでください。

よくある質問

OHVエンジン模型では何を確認すればよいですか？

バルブへ動きが伝わる経路と、その経路が完成後にどこまで見えるかを確認します。 実機の一般的なOHV構造と、模型が再現している範囲は分けて判断してください。

OHVとOHCは何が違いますか？

主な見分け方はカムシャフトの位置です。 一般的なOHVはヘッドより下側のカムからプッシュロッドを介し、OHCはヘッド側に置いたカムからバルブへ動きを伝えます。

プッシュロッドは何をする部品ですか？

カム側から伝わる動きをロッカーアームへ届ける棒状の部品です。 OHVの配気機構を理解するときは、棒だけでなく両端の部品とのつながりも見ます。

ディーゼルエンジン模型には軽油が必要ですか？

この記事で紹介するBLDBの電動OHV模型に軽油は使いません。 燃料不要という説明を、別の燃焼式製品へそのまま当てはめないでください。

OHVの模型なら初心者でも組み立てられますか？

OHVという方式名だけでは判断できません。 説明書の図、固定方法、必要な調整を確認し、自分の組み立て経験と照らし合わせて選びます。

エンジンの構造を知るには、完成品の動画だけで十分ですか？

動画は動きの確認に役立ちますが、外側から見えない接続もあります。 部品図や組み立て図を併せて確認すると、隠れた部分との関係を追いやすくなります。

このブログは実際に組み立てた人のレビューですか？

いいえ。 メーカーの原理解説とBLDBの商品掲載情報を基にした構造ガイドです。 組み立て時間、作動音、耐久性を実測した評価は含めていません。
