星型エンジンはどう動く？5気筒の配置とコンロッドの仕組み

星型エンジンは、複数のシリンダーを中央のクランクケースから放射状に並べた往復動エンジンです。

英語のradial engineを日本語では「ラジアルエンジン」または「星型エンジン」と呼びます。ピストンは各シリンダー内を往復し、その力を中央のクランクシャフトへ集めます。

この説明は実機の一般的な構造です。BLDBのDM105は電動模型なので、燃焼や実機の出力を再現しません。模型から確認できる部分と、公式資料で学ぶ実機の原理を分けて説明します。

星型エンジンの基本構造

星型エンジンを正面から見ると、シリンダーが車輪のスポークのように中央部を囲みます。FAAの航空整備士向け資料は、一列を構成する気筒数の例として3、5、7、9気筒を挙げています。

シリンダーを直列に並べるエンジンと比べると、星型は前後方向を短くまとめやすい一方、正面から見た直径は大きくなります。航空機では、空気を各シリンダーへ当てやすい配置として空冷式の星型エンジンが使われてきました。

FAAのPowerplant Handbookは、星型エンジンの気筒配置、クランクシャフト、コンロッド構成を図とともに説明しています。日本語資料では、日本航空技術協会の「航空工学講座5 ピストン・エンジン」が、航空用ピストンエンジンの発達と星型配置を扱っています。

複数のピストンを一つのクランクへつなぐ方法

直列エンジンでは、複数のコンロッドをクランクシャフト上の異なる位置へ並べられます。星型エンジンは気筒が同じ円周上に並ぶため、すべてのコンロッドを同じクランクピンへ単純に重ねられません。

一般的な解決方法が、マスターコンロッドとリンクロッドの組み合わせです。一つのピストンは太いマスターコンロッドを通じてクランクピンへ接続されます。残りのピストンはリンクロッドでマスターコンロッド外周のピンへ接続されます。

クランクシャフトが回ると、マスターコンロッドの中心も円運動します。リンクロッドはその周囲の接続点から各ピストンへ力を伝えます。この構成により、放射状に置かれた複数のピストンが一つのクランク機構を共有できます。

FAAはこの方式をmaster-and-articulated rod assemblyと呼び、星型エンジンで一般的に使われる構成として説明しています。実機ごとの形状、寸法、潤滑方法は同じではないため、図解は基本原理として読みます。

単列4ストローク型に奇数気筒が多い理由

4ストロークエンジンでは、吸気、圧縮、燃焼膨張、排気の一周期にクランクシャフトが2回転します。複数気筒では、燃焼膨張の時期を分散させて回転をつなぎます。

単列5気筒の代表的な点火順序は1、3、5、2、4です。一つ飛ばしに点火して円周を一巡すると、5気筒すべてを重複せずに使えます。FAAの資料も、5気筒では1-3-5-2-4、7気筒では1-3-5-7-2-4-6という順序を例示しています。

この規則を「星型エンジンは必ず奇数気筒」と言い換えることはできません。複列型では全体が14気筒や18気筒になる例があり、特殊な機構を持つ偶数気筒の例もあります。奇数気筒という説明は、一般的な単列4ストローク型の一列あたりの構成に限定します。

星型エンジンとロータリーエンジンの違い

初期の航空機で使われたロータリーエンジンは、星型に似た外観を持ちます。しかし、固定式の星型エンジンとは回転する部位が異なります。

一般的な星型エンジンではクランクケースとシリンダーを機体側へ固定し、内部のクランクシャフトが回ります。ロータリーエンジンではクランクシャフトを機体へ固定し、シリンダーとクランクケースを含むエンジン本体がプロペラとともに回転します。

Smithsonian National Air and Space Museumも、radialとrotaryを別形式として掲載し、ロータリーではエンジン全体が回転すると説明しています。正面の星形だけでは、両者を同じ形式と判断できません。

DM105で確認できる構造

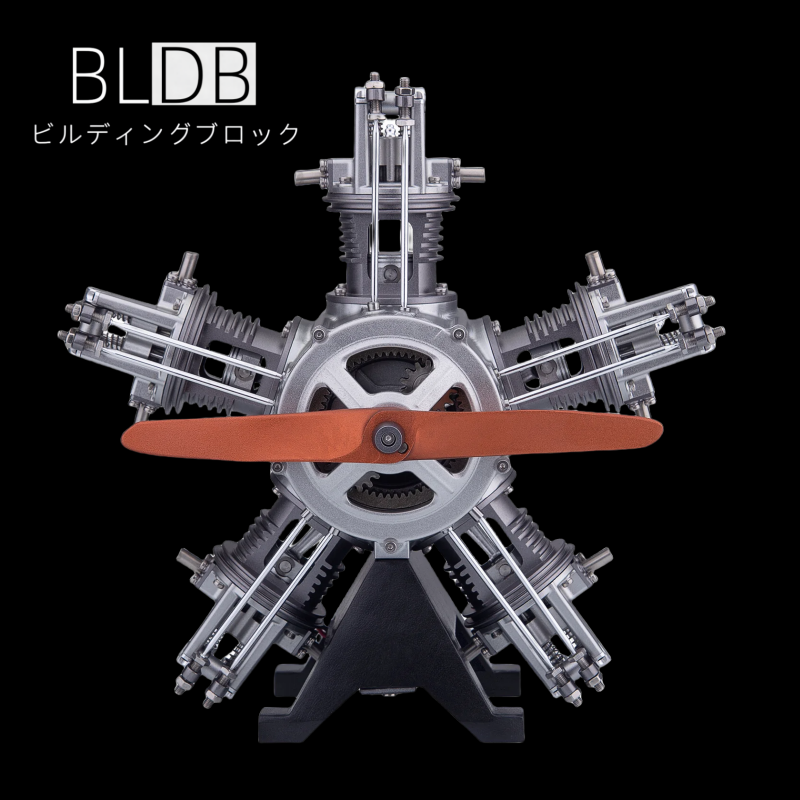

BLDBの5気筒ラジアルエンジン模型DM105は、航空機用5気筒星型エンジンを1/6スケールで表した電動模型です。商品情報では250点以上の金属部品、放射状に配置されたシリンダー、中央のクランク機構を確認できます。

完成後はモーターで内部機構が動きます。正面から5本のシリンダーが中央を囲む配置を見て、斜めから中央部と各シリンダー側の部品がどうつながるかを追うと、平面図より位置関係を理解しやすくなります。

部品数、充電、組み立て時間、安全条件を確認する場合は、既存の「DM105を選ぶ前の確認事項」をご覧ください。本稿は購入条件を重ねず、星型配置とコンロッドの原理に範囲を絞っています。

模型を見る順序

最初に正面から気筒数と配置を確認します。次に中央部を見て、各シリンダー側から伸びる部品がどこへ集まるかを追います。最後に電動機構を動かし、一つの軸の回転に対して各部が同じ位置を通るのか、時間差を持って動くのかを観察します。

動作に抵抗や引っ掛かりがある場合は、モーターで押し切りません。説明書が示す固定位置と部品の向きを確認してください。エンジン模型全般の運動変換は「ピストンとクランクの可動原理」で整理しています。

DM105以外の気筒配置やタービン形式も比べる場合は、エンジン模型一覧で動力方式と商品仕様を確認できます。モーター駆動と燃焼式の違いは「電動、手動、燃焼式の区別」が判断材料になります。

よくある質問

Q1. 星型エンジンとラジアルエンジンは同じものですか？

通常は同じ気筒配置を指します。英語のradial engineを「ラジアルエンジン」と音写し、放射状の外観から「星型エンジン」と呼びます。

Q2. シリンダーを放射状に並べるのはなぜですか？

複数のシリンダーを中央のクランクケース周囲へまとめ、前後方向を短くできます。航空用の空冷式では、各シリンダーへ外気を当てやすい配置でもあります。

Q3. 単列4ストローク型に奇数気筒が多いのはなぜですか？

一つ飛ばしの点火順序で全気筒を一巡し、燃焼膨張の間隔を分散させやすいためです。5気筒では1-3-5-2-4が代表例です。この説明は一般的な単列4ストローク型に限ります。

Q4. 複数のピストンは一つのクランクへどう接続されますか？

一般的な星型エンジンでは、一つのピストンをマスターコンロッドでクランクピンへつなぎ、ほかのピストンをリンクロッドでマスターコンロッドへ接続します。

Q5. 星型エンジンとロータリーエンジンの違いは何ですか？

固定式の星型エンジンは内部のクランクシャフトが回ります。初期航空機のロータリーエンジンはクランクシャフトが固定され、シリンダーを含むエンジン本体が回ります。

Q6. DM105は燃料を燃焼させて動きますか？

いいえ。DM105はモーターで内部機構を動かす模型です。燃焼、排気、実機と同じ出力は再現しません。

Q7. DM105でマスターコンロッドや点火順序を確認できますか？

現行の商品情報では、実機と同じマスターコンロッド形状や点火順序の再現を確認できません。商品ページで確認できるのは、5気筒の放射状配置、中央クランク機構、電動動作です。

参照資料と確認範囲

• FAA Aviation Maintenance Technician Handbook, Powerplant, Chapter 1
• 日本航空技術協会「航空工学講座5 ピストン・エンジン」
• Smithsonian National Air and Space Museum, Power and Control in the Air

執筆と仕様確認：BLDB編集部。商品仕様の確認日：2026年9月14日。DM105の実物分解、組み立て時間の計測、点火試験は行っていません。商品説明と実機の公式資料で確認できる範囲を分けて記載しています。
