熱気エンジン模型はどう動く？RETROL R01で見る外燃機関と抽水ポンプの連動

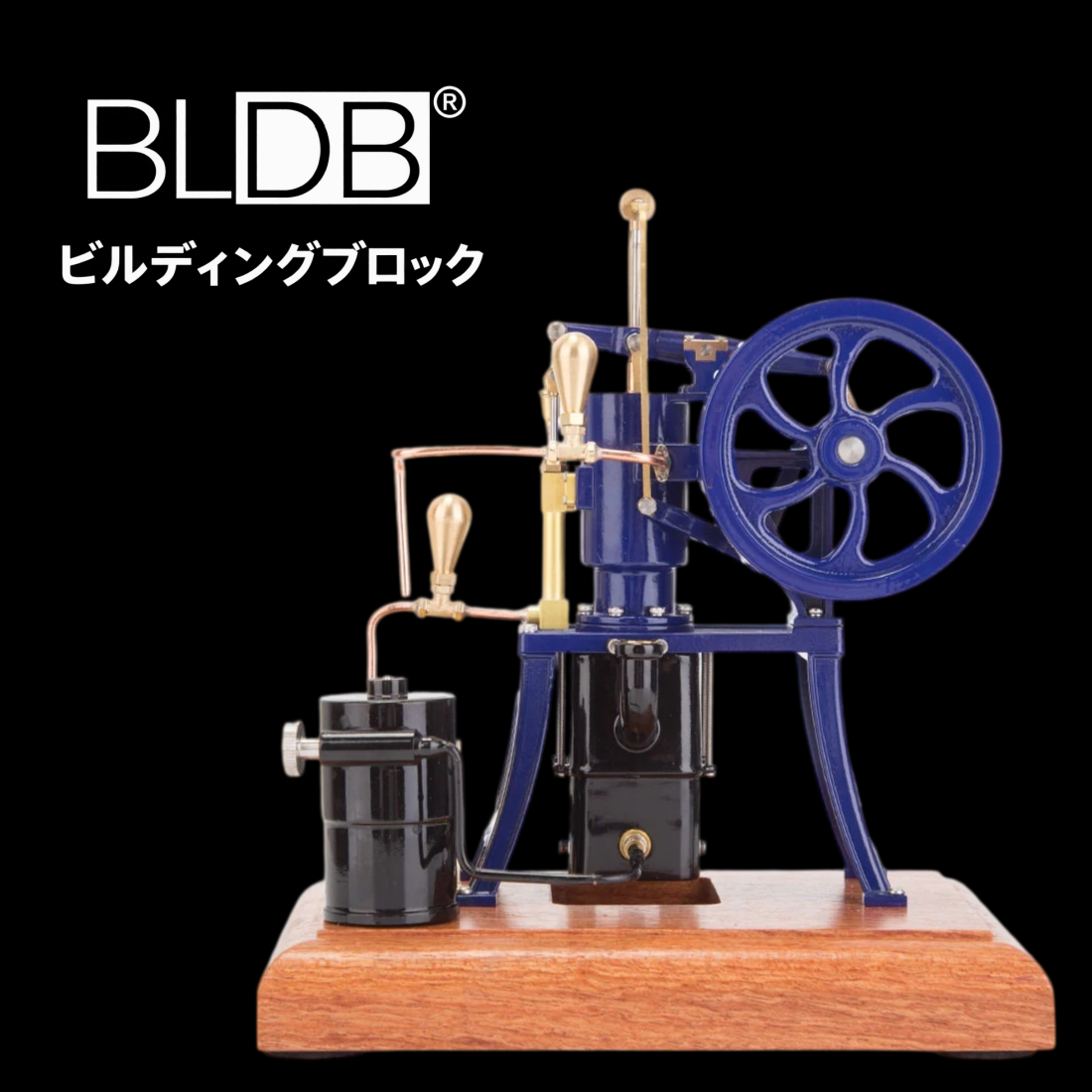

RETROL R01 1/12 熱気式抽水エンジン模型は、ブタンガスの炎で加熱する熱気式外燃機関に、水冷循環とポンプ機構を組み合わせた完成品です。
ガソリンをシリンダー内で燃やす模型でも、電池だけで動きを見せる模型でもありません。
本文では、商品ページで公開されている仕様を起点に、何が動力をつくり、どこで回転へ変わり、どこを購入前に確認すべきかを分けて説明します。
確認日：2026年10月18日。BLDB編集部は本稿作成時にR01の分解、運転、揚水量や回転数の測定を行っていません。R01固有の記述はBLDB商品ページの公開仕様に基づきます。一般的な外燃機関の説明を、R01固有の内部構成や実測値と読み替えないでください。
熱気エンジン模型では、燃焼の場所を先に確かめる
外燃機関は、燃料を機関の外側で燃やして熱を与え、その熱を作動部へ伝える機関です。
R01では、商品ページがブタンガスで加熱部を温め、水をセットして予熱後にフライホイールを手で回す手順を案内しています。
このため、始動用に手で回す動作があっても、動力源が手回しに切り替わるわけではありません。
一方、外燃機関という名称だけで、すべての熱気エンジン模型が同一のサイクルや内部配置だと決めることはできません。
海上技術安全研究所は、二つのピストンを使うスターリングエンジンの説明で、温度差を設けた空間とピストンの位相差を原理の要素として示しています。
R01の商品公開仕様には、その内部サイクルやピストン位相の図示まではありません。
したがって本品を特定のスターリング形式と断定せず、購入判断では公開されている「熱気式外燃機関」「水冷循環」「ポンプ」「ブタンガス」という条件を確認するのが安全です。
R01で観察できる動きの順番
熱を回転へ変える流れは、静止した状態では分かりにくく見えます。
運転時は、次の順に見ると機構の役割を追いやすくなります。
- 加熱側と冷却側。 商品ページでは、加熱部と水ポンプ式の冷却循環を備えると案内しています。二つの温度条件を保つための構成です。
- 往復する部品とリンク。 温度変化で生じる往復運動は、リンク機構を介して回転側へ伝わります。R01の写真では、フライホイール近くの連結部を横から観察できます。
- フライホイール。 速度のむらをならし、リンク機構の往復運動を見やすい回転として受け取る部品です。始動時には手で回す箇所でもあります。
- ポンプと配管。 商品説明は水ポンプによる冷却循環と、抽水機構を見どころとして挙げています。水の流れや揚水量は設置、水量、火力の影響を受けるため、数値を想定せず、付属説明書の手順を優先します。
R01のシリンダー径は13mm、ストロークは24mm、本体は約12.5×7.5×12.8cm、重量は約900gと掲載されています。
卓上で機構を見るには収まりやすい寸法ですが、火気と水を使う実働模型なので、展示棚へ置くだけの模型と同じ場所で始動する前提にはしません。
完成品でも、準備が不要になるわけではない
R01は完成品として販売されています。
これは主要な組み立て作業が不要という意味で、燃料、給水、点火具、設置場所まで含めて用意されるという意味ではありません。
| 確認項目 | 公開情報から確認できること | 注文・始動前に見る点 |
|---|---|---|
| 状態 | 完成品 | 組立不要でも、運転手順の確認は必要です。 |
| 熱源 | ブタンガス | 燃料と点火具は付属品一覧を確認します。 |
| 冷却 | 水ポンプ式冷却循環 | 給水量、配管、漏れの点検手順は説明書を優先します。 |
| 始動 | 約1分の予熱後、フライホイールを手で回す案内 | 周囲温度、水量、火力で状態が変わるため、時間を保証値として扱いません。 |
| 連続運転 | ガスタンク1回分で約15分の目安 | 実際の時間は使用条件で変動します。 |
購入前に、用途と運転環境を分けて考える
R01が向くのは、外燃機関の温度差、リンク、フライホイール、水の循環を一つの卓上機構として観察したい人です。
完成品なので、金属部品を組み上げる工程そのものを目的にする人には、組立キットの方が合う場合があります。
また、静かな室内展示だけを求めるなら、火気を使わない電動または手動のモデルも比較対象になります。
作動方式の準備差は、電動・手動・燃焼式エンジン模型の違いで確認できます。
R01を含む種類を広く比べる場合は、エンジン模型コレクションから、作動方式、組立状態、設置寸法を商品ごとに確認してください。
運転時の安全確認
本品は火気と高温部を伴います。
不燃性で水平な場所に置き、換気を確保し、回転部と加熱部の周囲に物を置かないでください。
運転中と停止直後は加熱部に触れず、給水、移動、保管は十分に冷えてから行います。
商品ページの対象年齢は14歳以上です。
14歳未満の人が扱う場合は大人が付き添い、同梱説明書の燃料注入、点火、消火の手順を優先してください。
よくある質問
R01はガソリンエンジンですか？
いいえ。商品ページでは、ブタンガスで加熱する熱気式外燃機関模型として案内されています。ガソリンをシリンダー内で燃やす内燃機関とは、熱を加える位置が異なります。
R01はスターリングエンジンですか？
商品ページは熱気式外燃機関と案内していますが、公開仕様だけでは内部のサイクル形式やピストン配置までは確認できません。形式名を推測せず、商品ページと同梱説明書の表記を優先してください。
組み立ては必要ですか？
R01は完成品です。運転前には燃料、給水、点火具、設置場所などを準備し、説明書に従って状態を確認します。
ポンプはどの程度の水をくみ上げられますか？
商品ページは抽水機構と水ポンプ式冷却循環を案内していますが、本稿では揚水量を実測していません。揚水量や安定性を購入条件にする場合は、メーカー案内と説明書で確認してください。
室内で運転できますか？
火気と高温部を使うため、換気、水平で不燃性の設置面、周囲の安全を確保できない室内では運転しません。商品説明と説明書の安全指示を優先してください。
燃料や点火具は入っていますか？
商品ページでは燃料、給水用の水、点火具は付属しないと案内されています。入荷ロットで内容が変わる場合もあるため、注文直前のセット内容を確認してください。
参照資料と確認範囲
執筆：BLDB編集部。商品固有の仕様は2026年10月18日にBLDB商品ページで確認しました。外部資料は外燃機関の一般的な温度差利用を理解するための参考であり、R01の構造・性能を保証するものではありません。
