梁式蒸気エンジン模型の仕組み｜RETROL SE-01のビーム・クランク・調速機

梁式蒸気機関の見どころは、シリンダーの往復運動が、梁（ビーム）を介してクランクの回転に変わるところです。RETROL SE-01は、横置きボイラーと梁式エンジン、遠心調速機を備える模型として販売ページに掲載されています。本稿では、公開仕様と機関史資料をもとに、機構の読み方と購入前の確認点をまとめます。

梁式エンジンは往復運動をどう回転に変える？

蒸気がシリンダー内のピストンを押すと、ピストンロッドが上下します。その動きが梁の一端を上下させ、反対側の連接棒を通じてクランクとフライホイールを回します。つまり、梁は単なる飾りではなく、直線運動を回転運動へ伝えるリンク機構の一部です。

Science Museum GroupのBoulton and Watt rotative steam engine資料や、Markfield Beam Engine Museumの解説では、梁式機関の運動伝達と回転出力の歴史的役割が確認できます。模型を眺める際は、ピストンだけでなく、梁の支点、連接棒、クランク、フライホイールの順に動きを追うと構造を理解しやすくなります。

参考：Science Museum Group：1788年のBoulton and Watt回転式蒸気機関 ／ Markfield Beam Engine Museum：エンジン機構

遠心調速機は何をしている？

回転速度が上がると、回転する重りには外側へ広がる動きが現れます。遠心調速機はその動きを機械的な制御に利用する装置です。模型では機構の動きを観察できますが、実機と同じ負荷制御能力や精度があるとまでは、販売仕様だけから判断できません。

RETROL SE-01の商品ページで確認できること

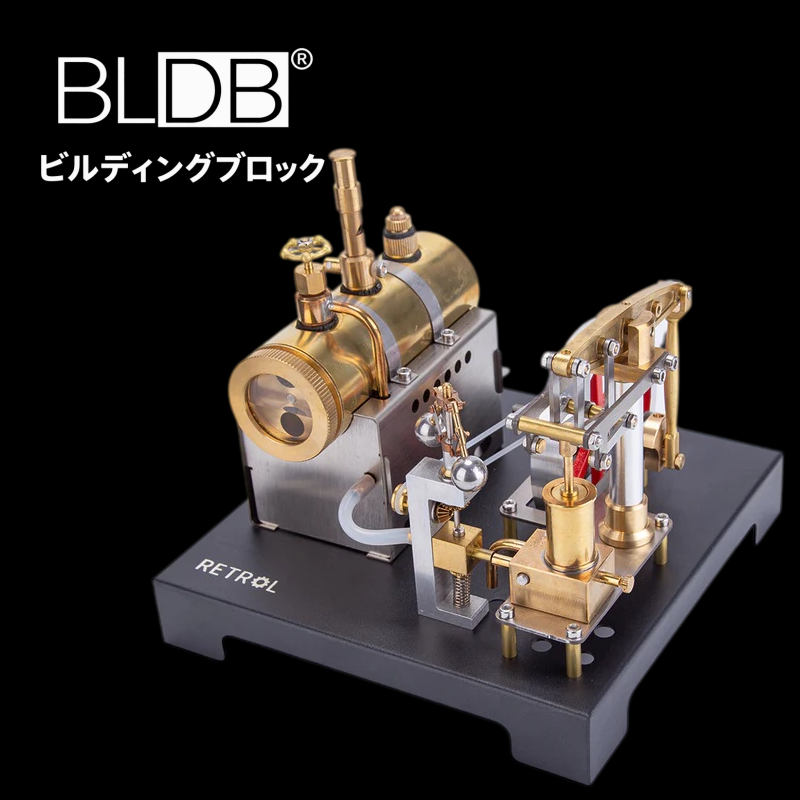

• 梁式のライブスチーム模型と横置きボイラーの構成
• 遠心調速機を備える旨の説明
• 商品ページ掲載のモデル構成は84点との案内
• 寸法・重量は掲載値で約18×18×17cm、約1.8kg
• 販売ページには「蒸気機関モデル」「シーン」「蒸気機関モデル＋シーン」の選択肢がある

選択肢の「シーン」が具体的に何を含むかは、名称だけでは判断できません。また、点数・寸法などは商品ページの掲載値であり、当店で実測した値ではありません。ライブスチームは熱源と蒸気を扱う方式です。運転条件、必要な燃料・水、付属品、取り扱い上の注意は、メーカー説明書と購入時の同梱内容を必ず確認してください。

発電を見たいならSE-02、リンク機構を見たいならSE-01

RETROL SE-02は発電機と街灯を組み合わせた商品として掲載されています。一方、SE-01の商品ページの中心は梁式機構と調速機です。選ぶときは「動く蒸気模型」という大きな分類だけでなく、梁とクランクの伝達を観察したいのか、発電・照明の動作を見たいのかで比較すると目的を定めやすくなります。

他の方式も含めたエンジン模型一覧と、RETROL SE-01の商品ページで、現行の仕様・選択肢をご確認ください。発電機付きモデルはRETROL SE-02をご覧ください。

よくある質問

梁式蒸気機関の「梁」はどの部品ですか？

支点を中心に揺動し、ピストン側の上下運動をクランク側へ伝える長い部材です。英語ではbeamと呼ばれます。

RETROL SE-01は電気で動きますか？

商品ページではライブスチーム模型として案内されています。電源や熱源などの運転条件と付属品は、メーカー説明書および選択した商品内容で確認してください。

遠心調速機は回転を完全に一定にしますか？

調速機は回転速度の変化を機械的に検出・制御する仕組みですが、模型が実機と同じ制御性能を持つとは限りません。商品ページに性能値がなければ断定できません。

SE-01の「シーン」には何が入っていますか？

選択肢名だけでは内容を特定できません。購入時に表示される現行の同梱品一覧を確認してください。

84点は組み立て後の部品数ですか？

販売ページには84点と案内されていますが、どの選択肢に適用されるか、追加シーン分を含むかは選択肢ごとの説明で確認する必要があります。

ライブスチーム模型を初めて扱う場合、何を確認すべきですか？

説明書、運転に必要な熱源・燃料・水、付属品、設置場所、冷却後の取り扱いなどです。具体的な方法はメーカーの指示を優先してください。

情報の範囲

本稿はRETROLの製品情報と博物館資料に基づく構造解説です。BLDBが本機を組み立て・運転した経験談ではありません。運転や安全に関する判断はメーカーの取扱説明書を優先してください。
