単気筒エンジンの原点｜1886年の自動車史とDM17-S-T模型
単気筒エンジン模型は、多気筒模型の簡易版ではありません。
一つの燃焼室、一つのピストン、一つのクランク軸という最小構成だからこそ、往復運動が回転運動へ変換される過程を連続して追えます。
1885年のBenz Patent Motor Carから始め、BLDBのDM17-S-Tが何を見せ、何を再現しないかを整理します。
1885年に完成し1886年に特許を得た自動車
Mercedes-Benz Groupの公式史料によると、Carl Benzは1879年末に単気筒2ストローク定置式ガソリン機関を初めて作動させました。
その経験をもとに、車台と機関を一体で設計した二人乗り車両を1885年に完成させます。
車体後部へ水平に搭載されたのは、高速回転型の単気筒4ストローク機関でした。
出力は0.75馬力、0.55kWで、自動吸気スライド、制御式排気弁、点火プラグを用いる高電圧電気点火、水とサーモサイフォンを用いる蒸発冷却を備えていました。
1886年1月29日にDRP 37435として特許を出願し、同年7月には三輪のPatent Motor Carによる公開走行が報じられました。
この史実が示すのは、単気筒が原始的だから採用されたという単純な物語ではありません。
軽量な車体、限られた出力、冷却、点火、差動装置を一つの移動機械へまとめるうえで、構成を制御できる単気筒が合理的だったということです。
模型を見る際も、部品数の少なさではなく、機械の原理がどれだけ途切れずに見えるかを評価軸にできます。
DM17-S-Tが可視化する運動変換

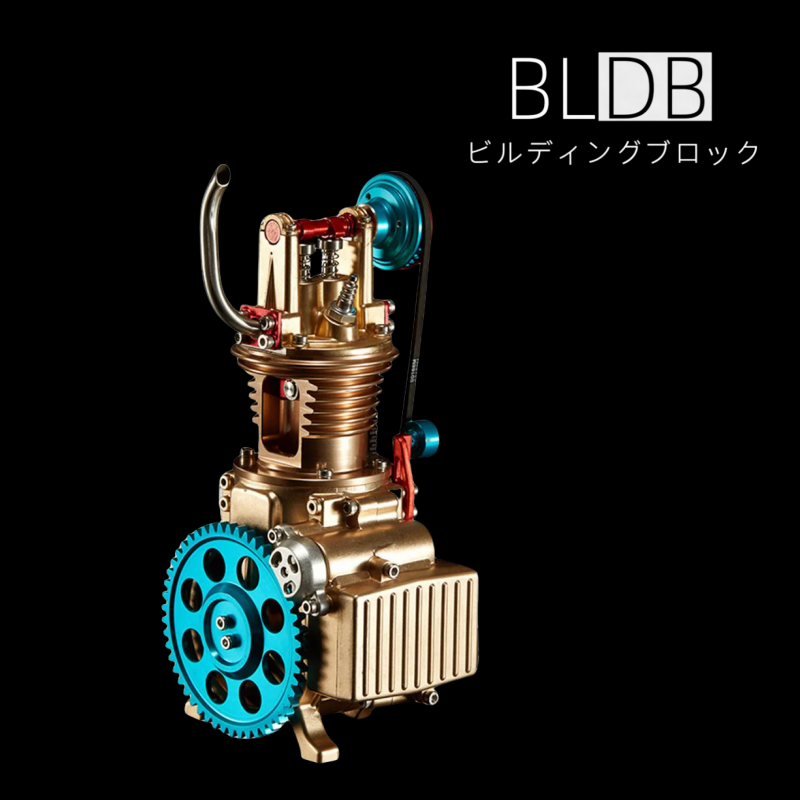

BLDBの単気筒エンジン模型DM17-S-Tは、130点の金属部品を組み立てる電動可動式モデルです。
内蔵モーターでピストンとクランクの関係を動かして観察でき、ガソリン燃焼や車両駆動は行いません。
V型や直列多気筒では同じ運動が位相を変えて重なるため、初見では一つの気筒の動線を見失うことがあります。
単気筒なら観察対象が一組に絞られ、上死点と下死点、コンロッドの角度変化、クランク回転の関係を指で追うように確認できます。
ただし、実機の吸排気、圧縮、燃焼圧力、潤滑、熱膨張を再現する装置ではありません。
商品ページはBLDBまたは製造元の開発担当者、試作工程、特定実機との対応関係を公開していないため、それらを推測して物語化することも避けます。
短時間で作る模型ではなく観察を残す模型
組立時間の目安は約2時間です。
時間だけなら一晩で完成できますが、経験者には各工程で回転抵抗を確認し、締結前後の変化を記録する作り方が向きます。
完成寸法は約117×86×200mmで、重量は約2.5kgです。
底面は小さい一方、縦方向に200mmあるため、棚板の間隔と転倒しにくい設置面を先に確認してください。
可動展示では充電器の取り回しとスイッチ操作の余白も必要です。
素材はアルミニウム合金とステンレス鋼で、英語説明書、充電器、金属製ケースが付属します。
対象年齢は8歳以上とされていますが、小さな金属部品を扱うため、年少者には大人の付き添いが必要です。
高価格帯のコレクションを選ぶ方ほど、気筒数や部品数を所有価値と直結させないことが大切です。
単気筒は構成が少ないぶん、動きの因果関係を説明しやすく、書斎で来客へ機構を示す用途や、多気筒模型の基準機としても役立ちます。
製品仕様
| 型番 | DM17-S-T |
|---|---|
| 部品数 | 130点 |
| 材質 | アルミニウム合金、ステンレス鋼 |
| 寸法 | 約117×86×200mm |
| 重量 | 約2.5kg |
| 組立時間 | 約2時間 |
| 対象年齢 | 8歳以上 |
| 電池 | 500mAh |
| 充電時間 | 約40分 |
| 作動時間 | 30分以上 |
単気筒エンジン模型のFAQ
この模型は実際に燃焼しますか。
いいえ。500mAhの電池と内蔵モーターで機構を動かす模型です。
Benz Patent Motor Carの縮尺模型ですか。
いいえ。歴史の説明対象とは共通する単気筒ですが、特定車両の縮尺再現とは表示されていません。
単気筒を選ぶ利点は何ですか。
一組のピストン、コンロッド、クランクへ観察対象を絞り、往復運動から回転運動への変換を追える点です。
組立時間はどの程度ですか。
商品上の目安は約2時間ですが、部品確認と可動調整で前後します。
完成後の重量はどの程度ですか。
約2.5kgで、寸法は約117×86×200mmです。
説明書は日本語ですか。
商品ページで確認できる説明書は英語版です。
子どもだけで組み立てられますか。
対象年齢は8歳以上ですが、小部品を扱うため年少者には大人の付き添いが必要です。
四行程を模型からどう読むか
4ストローク機関は吸気、圧縮、燃焼による膨張、排気を繰り返しますが、電動模型は燃焼圧力を発生させません。
そのため模型上で確認できるのは、主としてピストンの上下運動とクランクの回転関係です。
バルブの開閉や点火を実機と同じ位相で再現しているかは、公開仕様だけでは断定できません。
観察時はクランクを一周だけ眺めて終えず、基準点を決めて複数回転を追い、ピストンが上死点と下死点を通過するたびにコンロッドの傾きがどう変わるかを確認します。
単気筒では一回の燃焼行程が次の行程まで間隔を持つため、実機ではフライホイールの慣性や振動対策が大きな役割を担います。
この模型に実機と同等のフライホイール効果があるとは示されていませんが、回転を連続させるという課題を考える入口にはなります。
130点だからこそ精度を観察する
部品数が500点を超える模型と比べると130点は少なく見えます。
しかし、可動部品では一箇所の締め過ぎや軸ずれが全体の抵抗として表れやすく、工程を省略できるという意味ではありません。
組立前に部品表と現物を照合し、ねじの長さと径を混同しないように並べます。
一工程ごとに軽く動かし、次の部品を付けた後に抵抗が増えた場合は、直前の工程へ戻って原因を確認します。
付属工具で作業できますが、作業面を保護するマットと浅い部品皿があると、金属部品の落下と紛失を抑えられます。
商品ページに指定されていない接着剤、研磨剤、潤滑剤を加えると、外観や作動へ影響する可能性があります。
追加加工は説明書と販売元の案内を確認してから判断してください。
コレクション内での位置付け
単気筒模型は、V2、直列4気筒、V8と並べたときに基準となる一台です。
気筒を増やすと、同じ基本運動へ位相差が加わり、出力の滑らかさと機構の複雑さが変化します。
複数形式を所有する場合は、単気筒から順に並べると、来客へ気筒配列の違いを説明しやすくなります。
一台だけを選ぶ場合でも、派手な外形より運動原理を重視する人には明確な選択理由があります。
約5万円という価格は学習玩具として一括りにせず、2.5kgの金属模型、電動機構、ケース、組立体験を含む所有物として検討してください。
一方で、実機の熱、圧力、音を求める用途には応えません。
購入時には最新の価格、在庫、配送条件を商品ページで確認してください。
完成後に残す観察記録
初回作動では、正面と側面から短い動画を残すと、後日の状態確認に使えます。
記録するのは回転速度の優劣ではなく、異音の有無、軸のぶれ、締結部の変化、満充電後のおおよその作動時間です。
商品仕様の30分以上という数値と個別環境の結果は区別してください。
複数回の作動で変化が見られた場合は、推測で原因を断定せず、説明書と販売元の案内を確認します。
こうした記録は、単純な完成写真よりも、構造模型を長く所有するための実用的な情報になります。
単気筒模型を贈答品にする場合は、受取人が組立式であること、英語説明書であること、約2.5kgの展示物になることを事前に共有してください。
完成品を期待する相手には適しません。
反対に、自分で機構を組み上げる時間を価値と考える相手には、完成後も運動原理を説明できる贈り物になります。
包装の外観だけでなく、作業机と保管場所まで含めて選ぶのが適切です。
参照情報
最終的な適合は公開仕様を基準に判断してください。
