T700ターボシャフトの歴史｜DM136で読む航空エンジン構造
航空エンジン模型を選ぶ際、ターボファンとターボシャフトを同じ基準で比べることはできません。
ターボファンは主として排気とファンによる推力を生み、ターボシャフトはガスタービンで得たエネルギーを軸出力として取り出します。
T700をモチーフにしたDM136は、ヘリコプター用機関の歴史と、圧縮機から出力系へ至る構成を一つの卓上物として読むための模型です。
1970年代に始まったT700の設計史
GE Aerospaceの公式史料によると、米陸軍はベトナム戦争で得た教訓を背景に、1970年代初頭に次世代ヘリコプター用ターボシャフトを求めました。
GEは1972年に米陸軍とT700計画を開始し、過酷な環境での信頼性と現場整備性を設計課題に据えました。
その結果採用された特徴の一つが、整備単位を分けやすいモジュール構成です。
T700は1978年にBlack Hawkで実用配備へ入り、その後は軍用と民間用のヘリコプター、さらに派生したCT7ターボプロップへ用途を広げました。
この系譜を理解すると、T700の価値は単一の出力値では捉えられません。
砂塵、高温、高高度、部隊での交換作業という運用条件を、圧縮機、燃焼器、タービン、出力系の配置と保守単位へ反映した点に特徴があります。
ただしDM136は実機の性能を検証する装置ではなく、T700の構造をモチーフにした1/4スケールの電動模型です。
DM136で観察できる範囲

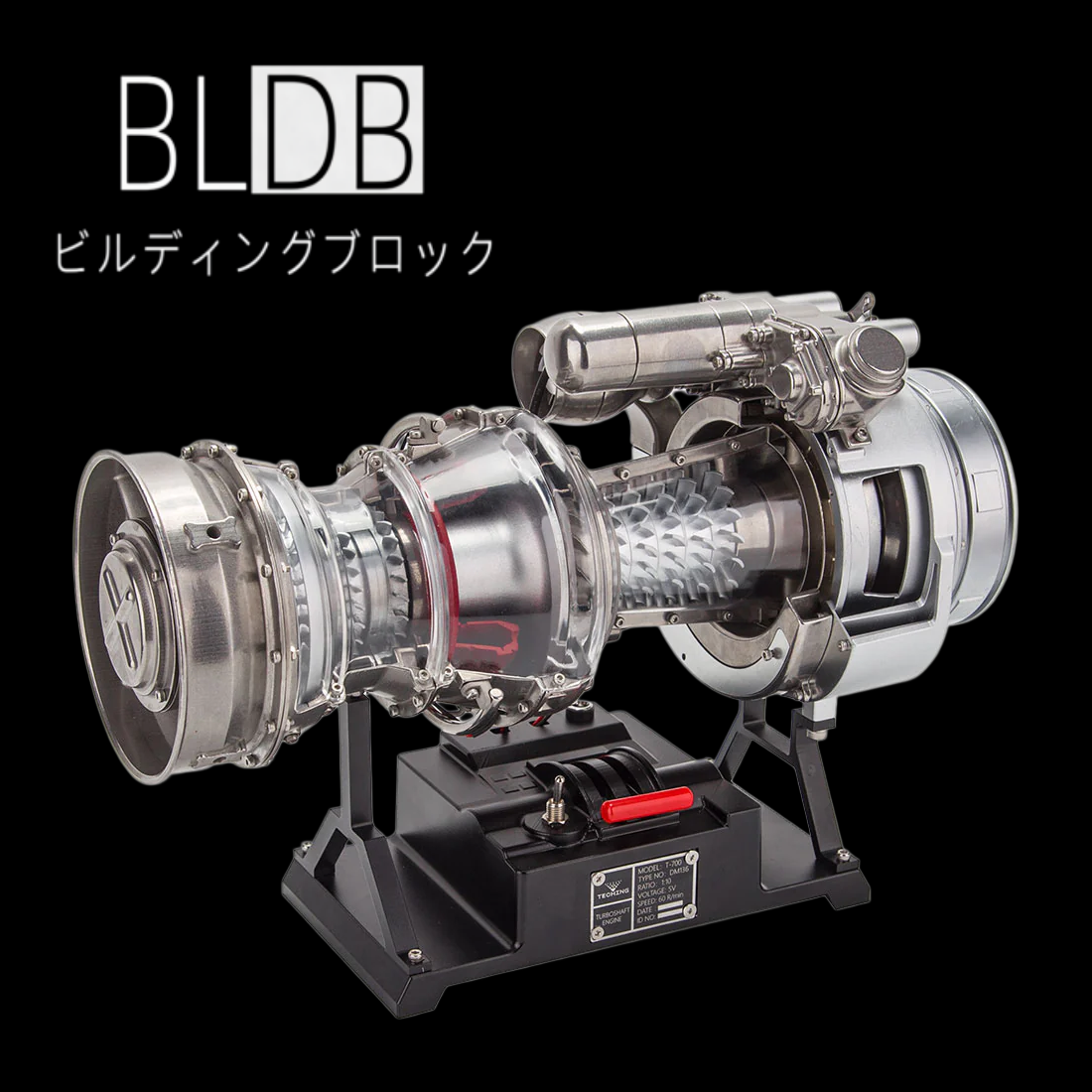

DM136は470点以上の金属部品で構成され、完成後は透明ハウジング越しに圧縮機とタービン部分の連動を観察できます。
モーター駆動であり、燃料、燃焼、推進、航空機を駆動する軸出力はありません。
透明部品は内部を隠さないための模型上の設計で、実機外装の完全な再現とは目的が異なります。
1/4という大きな縮尺と全長292mmは、回転体の段構成や補機側の位置を机上で比較しやすくします。
商品ページにTECHINGとBLDBのブランド表記はありますが、個々の設計者、試作回数、実機図面との照合範囲は公開されていません。
したがって「忠実」という評価は外観印象だけで断定せず、商品画像で確認できる形状と、商品ページが明示する可動範囲に限定して判断します。
航空機関に詳しい所有者の確認点
組立時間は4時間以上、難易度は5段階中4とされています。
短時間の完成を狙うより、回転軸の芯、透明ハウジングとの干渉、締結後の抵抗を区画ごとに確認する進め方が適します。
本体寸法は29.2×11.9×19.8cm、重量は約3,000gです。
細長い形状なので、棚の幅だけでなく、操作ユニットと充電端子へ手を伸ばせる奥行きも必要です。
3.7V、800mAhのリチウム電池を内蔵し、充電時間は約2時間、満充電時の連続使用は約30分です。
使用環境と電池状態で時間は変わるため、展示会で連続運転する用途には適合を事前確認してください。
材質はアルミニウム合金とステンレス鋼で、工具、アクセサリー、保護用発泡パッド、冊子説明書が付属します。
対象年齢は16歳以上です。
高所得の熟練愛好家にとっても、価格や部品数のみで希少価値を断定することはできません。
購入判断では、ターボシャフトの構成を観察したいのか、T700という運用史を展示したいのか、可動模型として来客へ説明したいのかを分けて考える必要があります。
ジェット推力を生むターボファンの段構成を主題にする場合は別形式が適し、ヘリコプターへ回転出力を渡す機関の配置を主題にする場合はDM136が候補になります。
製品仕様
| 型番 | DM136 |
|---|---|
| 縮尺 | 1/4 |
| 部品数 | 470点以上 |
| 材質 | アルミニウム合金、ステンレス鋼 |
| 駆動 | モーター駆動 |
| 寸法 | 29.2×11.9×19.8cm |
| 重量 | 約3,000g |
| 組立時間 | 4時間以上 |
| 難易度 | 5段階中4 |
| 電池 | 3.7V、800mAh |
| 充電 | 約2時間 |
| 連続使用 | 満充電時約30分 |
| 対象年齢 | 16歳以上 |
T700ターボシャフトエンジン模型DM136の商品仕様を見る
T700ターボシャフト模型のFAQ
T700はいつ実用化されましたか。
GE Aerospaceの公式史料では1972年に計画が始まり、1978年にBlack Hawkで実用配備へ入りました。
ターボファンとの違いは何ですか。
ターボシャフトは主として回転軸へ出力を渡し、ターボファンは主として推力を生む点が異なります。
DM136は燃焼しますか。
いいえ。内蔵モーターで内部機構を動かす観察用模型です。
実機と同じ部品を使っていますか。
いいえ。アルミニウム合金とステンレス鋼を用いる模型で、実機部品ではありません。
組立時間はどの程度ですか。
目安は4時間以上で、難易度は5段階中4です。
完成後の設置寸法はどの程度ですか。
本体は29.2×11.9×19.8cm、重量は約3,000gです。
連続して何分動かせますか。
満充電時の目安は約30分ですが、使用環境と電池状態で前後します。
ターボシャフトの流れを区画で読む
ターボシャフトでは、吸入した空気を圧縮し、燃焼器でエネルギーを加え、タービンで回転力を取り出します。
実機ではガス発生器側と出力側の回転系、減速機、補機類が運用と整備に関わります。
DM136の商品説明は圧縮機とタービン部分の可動観察を示しますが、実機のすべての流路、段数、制御系を同じ機能で再現するとは述べていません。
模型を見るときは、透明部から見える部品を実機名称へ性急に置き換えず、吸気側、中心部、排気側、出力側という区画に分けて位置関係を確認します。
その後にGEの公式資料や整備資料と照合すれば、外観の鑑賞から構造理解へ進めます。
軍用機関をモチーフにしていますが、運用手順や整備技能を習得する訓練装置ではありません。
モジュール設計の歴史を展示する
GEがT700の歴史で強調するのは、出力だけではなく、環境耐性と現場整備性です。
モジュール化は、故障時に機関全体を同じ方法で扱うのではなく、点検や交換の単位を整理する考え方につながります。
DM136の組立工程が実機の整備区分と一致するとは公開されていません。
それでも、多数の部品を区画ごとに組み、最終的に一本の細長い機関へまとめる体験は、航空機関が単一の回転体ではなく複数機能の統合体であることを理解させます。
展示時には1972年の計画開始と1978年の実用配備を短いカードに記し、模型の仕様と実機の歴史を別欄にすると誤解を防げます。
実機の出力値を模型の性能として併記しないことも必要です。
設置、作動、長期所有
約3kgの本体は安定した棚へ置き、棚板の耐荷重を確認します。
透明ハウジングには傷と反射が生じ得るため、乾いた硬い布で強くこすらず、取扱説明書に適した清掃方法を確認してください。
可動前には工具や余った部品を周囲から除き、回転部へ触れない状態でスイッチを操作します。
約30分の連続使用は展示説明には十分な場合がありますが、常時運転を前提とする数値ではありません。
運転後に異音や抵抗を感じた場合は電源を切り、自己判断で分解を続ける前に販売元へ相談してください。
部品不足や破損については、注文番号、商品名、部品番号、状態が分かる写真を添えてBLDBへ連絡する案内があります。
約8万円の購入判断では、航空史への関心だけでなく、4時間以上の組立、英語または冊子説明書への対応、充電管理、29.2cmの展示幅を受け入れられるかを確認します。
これらが合う人にとって、DM136はヘリコプター用ガスタービンを抽象的な断面図ではなく、組立順序と立体配置で読み直す対象になります。
在庫、価格、付属品は注文前に最新の商品ページで再確認してください。
実機史と模型仕様を混同しない展示
模型の横に解説を置く場合は、実機欄と模型欄を明確に分けます。
実機欄には1972年の計画開始、1978年の配備、モジュール設計という公式史料の範囲を記します。
模型欄には1/4、470点以上、モーター駆動、約30分という商品仕様を記します。
実機の飛行時間、出力、採用機数をDM136の性能と結び付けないことで、来客にも正確な説明ができます。
高価なコレクションほど、由来を壮大に見せる説明より、確認できる事実を分離して提示する方が信頼を保てます。
