DM616メタルトラクター組み立てガイド｜フレームから通電前点検まで
BLDBの電動メタルトラクターモデル「DM616」は、フレームの上に駆動系、操舵系、電子部品、外装を順に重ねていくキットです。本記事では、各工程で次へ進む前に何を確かめるべきかを整理します。
部品番号、ねじの種類、表裏、左右、配線接続先は製品付属の説明書に従ってください。本記事は説明書を置き換えるものではなく、各工程で何を確認するかを補います。
組み立てる前に機構のつながりを把握する
DM616には、ギア駆動、スクリュー式ステアリング、四輪独立サスペンション、開閉式ルーフ、左右ヘッドライト、アプリ操作機能があります。BLDBの商品情報と型番が一致する取扱店情報で照合しました。組み立てでは、ギアと車軸、操舵リンクと前輪、配線と可動部の関係を順に確認します。

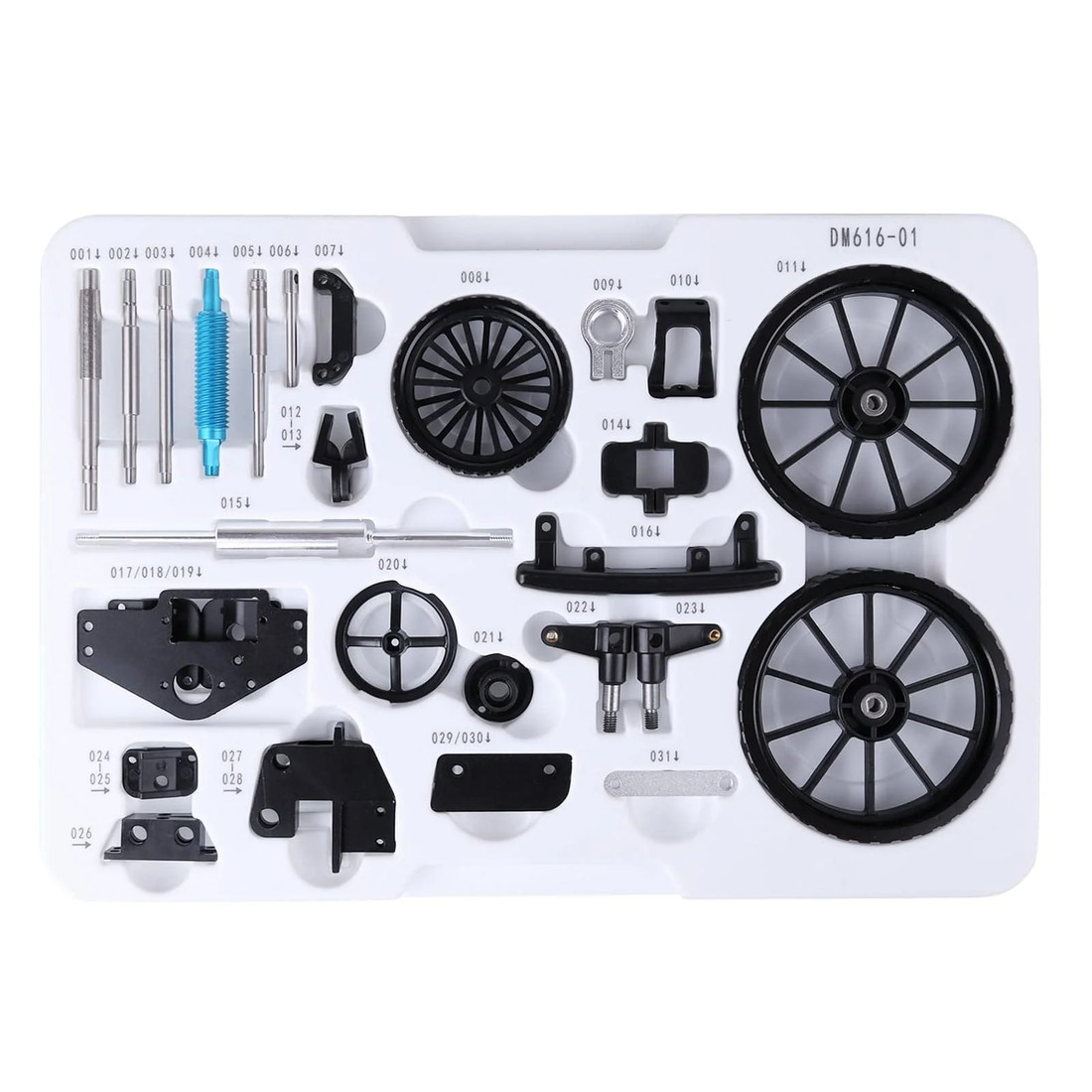

工程1：説明書の単位で部品を取り出す
最初に、これから組む工程の部品だけをトレイへ移します。左右対称に見える部品でも、穴の位置や曲げ方向が異なる場合があります。
固定前に、部品の輪郭、穴、切り欠きを説明図と照合します。ねじが入りにくい場合は力を加えず、部品の向きとねじの種類を確認します。
チェックポイント：未使用部品と使用中部品が混ざっていないこと。ねじが工具に対してまっすぐであること。
工程2：車体フレームを組む
フレームは、駆動部、操舵部、外装を支える基準になります。説明書が示す左右のフレームと横方向の支持部材を仮止めし、全体の平行を確認してから均等に締めます。
一か所を最初から強く締めると、反対側の穴が合いにくくなる場合があります。複数の締結点がある部品は、すべてのねじが正しく入った後で締め具合をそろえます。
チェックポイント：水平な机に置いたときにフレームが大きくねじれないこと。ケーブルを通す空間をねじやスペーサーが塞いでいないこと。
工程3：後輪側のギア駆動を組む
説明書の順序でギア、軸、支持部品を取り付けます。ギアの表裏やスペーサーの有無は回転位置に影響するため、図を見ずに判断しません。
ギアを収めた段階で、電源を入れずに車軸または指定された可動部をゆっくり動かします。軽い抵抗は機構によって生じますが、途中で止まる、特定位置だけ重い、歯が乗り上げる場合は次工程へ進みません。
チェックポイント：ギアが支持部に擦れていないこと。軸が斜めに固定されていないこと。配線が歯車の経路へ入っていないこと。
工程4：前輪の操舵とサスペンションを組む
DM616はスクリュー式ステアリングと四輪独立サスペンションを採用しています。操舵部は左右の向きが動作に直結するため、左右部品を分けて作業します。
リンクや支持部を固定した後、前輪取付部を左右へゆっくり動かします。可動部のねじを必要以上に締めると動きが重くなるため、締め具合は説明書の指定と実際の可動を両方確認します。
サスペンションは、左右で取り付け位置と姿勢をそろえます。ばねや可動部を無理に押し込まず、穴位置が合わない場合は周辺部品の向きを見直します。
チェックポイント：左右の前輪取付部が同じ方向を向くこと。操舵範囲の途中でリンクがフレームへ接触しないこと。四輪の可動部が固着していないこと。
工程5：モーター、制御部、ライトを配置する
電子部品の配置は、付属説明書の接続図に従います。コネクターは向きを合わせ、端子ではなくハウジングを持って接続します。
配線はギア、車軸、ステアリングリンク、開閉部から離して固定します。外装を取り付ける前に、ケーブルがフレームの角に強く当たっていないか、余長が可動部へ垂れていないか確認します。
チェックポイント：被覆をねじで挟んでいないこと。コネクターが斜めに入っていないこと。左右ライトの配線が操舵部に干渉しないこと。
工程6：車輪を取り付ける
前後輪は径が異なるため、商品写真と説明書で位置を確認します。車輪を取り付ける前に、左右の軸端、ワッシャー、固定部品の並びを照合します。
固定後は一輪ずつ手で回し、車体やフェンダーへの接触がないか確認します。次に左右の車輪を同時に動かし、駆動系と操舵系が無理なく追従するかを確かめます。
チェックポイント：四輪が作業面に接地すること。車輪が大きく振れないこと。前輪が左右へ切れた状態でも車体に擦れないこと。
工程7：ボンネット、運転席、ルーフを取り付ける
外装は内部の配線と機構を覆うため、取り付け前の点検が最後の修正機会になります。配線経路、ギアの回転、操舵の動きをもう一度確認します。
DM616のルーフには開閉機構があります。ヒンジ部分を先に合わせ、開閉方向を確認してから周辺部品を固定します。ボンネットやグリルは無理に押し込まず、穴位置が合う姿勢で取り付けます。
チェックポイント：ルーフとボンネットが周辺部品に引っ掛からないこと。ヘッドライトが正面を向くこと。外装がタイヤの回転範囲へ入っていないこと。
工程8：通電前の最終点検
- 工具と余剰部品を車体内部から取り除く
- ねじの脱落と明らかな緩みを確認する
- 四輪を手で回し、干渉を確認する
- 前輪を左右へ動かし、操舵リンクを確認する
- 配線がギア、軸、ヒンジに触れていないことを確認する
- バッテリーとコネクターに異常がないことを確認する
この点検が終わるまで電源を入れません。異音や引っ掛かりがあれば、最後に組んだ工程から一段ずつ戻って確認します。
組み立てについてのFAQ
ねじはどこまで締めればよいですか？
固定部と可動部で条件が異なるため、一律の締付量は示せません。説明書の指定を優先し、可動部は動きを確認しながら調整してください。
ギアが重いまま電源を入れてもよいですか？
通電前に原因を確認してください。部品の向き、軸の傾き、スペーサー、締め過ぎ、配線の挟み込みを説明書と照合します。
余ったねじがあっても問題ありませんか？
予備部品か取り付け忘れかは外観だけでは判断できません。説明書の部品表と各工程の使用数量を確認してください。
組み上げた車輪が一つだけ浮く場合はどうしますか？
水平な机で確認したうえで、フレームのねじれ、左右サスペンションの取付位置、軸やスペーサーの向きを見直します。外装を外せる段階なら、直前の工程まで戻って原因を切り分けてください。
参照資料と編集方針
執筆・編集：BLDB編集部
確認日：2026年7月27日
本記事はモジュール単位の補助ガイドです。確認できない部品番号、ねじ寸法、締付トルクは記載していません。製品に付属する説明書と異なる場合は、付属説明書を優先してください。
