DM616メタルトラクターの組み立て準備｜部品・工具・作業環境の確認
BLDBの電動メタルトラクターモデル「DM616」は、金属部品を組み上げ、完成後にスマートフォンアプリで走行させる組立キットです。
本記事は、開封から最初のねじを締めるまでに済ませたい準備をまとめたものです。部品番号と締結位置は、製品に付属する説明書を正本として確認してください。
まず知っておきたいDM616の仕様
BLDBの商品情報に加え、型番が一致する取扱店の公開情報も照合しました。ただし、部品数や完成寸法には販売店ごとの差があります。下表は組み立て計画を立てるための目安です。手元の製品については、同梱説明書の部品表を優先してください。
| 型番 | DM616 | BLDB商品画像、Astra Model |
|---|---|---|
| 主要素材 | アルミニウム合金、ステンレス鋼 | Astra Model、Figura |
| 表面処理 | アルマイト処理 | BLDB商品ページ、Astra Model |
| 部品数 | 400点以上との記載あり | Astra Model、Figura |
| 組立時間の目安 | 約3時間 | Astra Model、Figura |
| 難易度 | 5段階中3 | Astra Model、Figura |
| 完成サイズ | 約225×123×102mm | Astra Model |
| 完成重量 | 約1,500g | Astra Model、Figura |
| 対象年齢 | 14歳以上 | Astra Model、Figura |
別の取扱店には「240点以上」とする記載もありました。ロット差なのか、ねじ類を数える基準の差なのかは公開情報だけでは判断できません。そのため、購入判断では部品数を断定材料にせず、機構、完成サイズ、組み立て方法を中心に確認するのが安全です。
開封したら説明書と現物を照合する
説明書と工具
DM616には説明書と基本工具が付属します。作業を始める前に説明書を最後までめくり、工程図、部品番号、左右の表記、配線の取り回しを確認します。
付属工具に曲がりや欠けがないことも確認します。工具がねじ頭に正しく合わない場合は、そのまま回さず使用を止めてください。

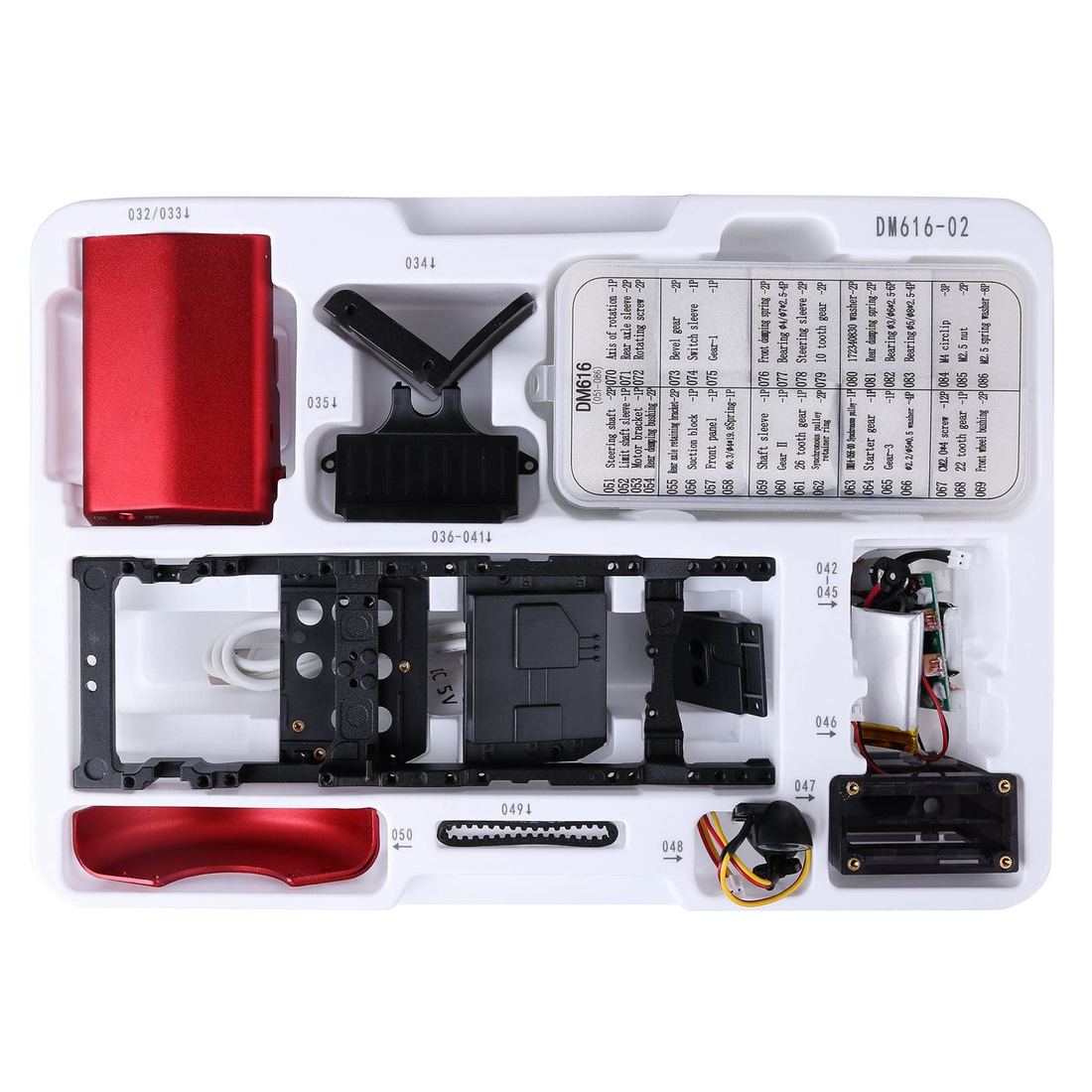

金属部品と締結部品
金属プレート、フレーム、車軸、ギア、車輪、外装部品を、説明書の区分に合わせて見分けます。小ねじ、ナット、ワッシャー、スペーサーは形が似ているため、袋やトレイから一度に出し切らない方が安全です。
部品数を独自に数え直すより、説明書の各工程で必要な数量がそろうか確認する方法が実用的です。欠品や破損が疑われる場合は、組み立てを進めず、該当部品の番号と写真を残します。
電子部品とバッテリー
本製品はモーター、ライト、アプリ操作用の電子部品を含みます。ケーブルの被覆、コネクター、バッテリー外装に傷や変形がないか目視します。
破損、膨張、液漏れ、異臭があるバッテリーは充電せず、販売店へ連絡してください。組立中は電源を切り、可動部の近くに配線を置かないよう管理します。
作業場所のつくり方
完成サイズは約225×123×102mmですが、作業中はパーツトレイと説明書を広げます。机上には完成サイズより十分に広い平面を確保し、左右から手を入れられる配置にします。
- 明るく、影が部品番号を隠さない照明
- 小ねじが転がり落ちない縁付きトレイ
- 金属面を傷つけにくい作業マット
- 説明書を開いたまま置けるスペース
- 組立済みユニットを置く別トレイ
飲み物、磁力の強い物、糸くずの出る布は部品や電子部品の近くに置きません。作業を中断する場合は、未使用部品と組立済みユニットを分けて保管します。
工具は付属品を基準にする
BLDBの商品情報では基本工具が付属します。説明書が追加工具を指定していない限り、接着剤、塗料、潤滑油を自己判断で使用しないでください。
補助用品として有効なのは、部品トレイ、柔らかい作業マット、乾いた細筆、明るい手元灯です。締結には必ずねじ頭に合う工具を使い、斜めに差し込まないようにします。
約3時間は完成保証ではなく作業計画の目安
取扱店が示す組立時間は約3時間です。初めて組む場合は部品照合や機構の確認にも時間を使います。休憩なしの連続作業に収めようとせず、次の単位で区切る方が組み違いを見つけやすくなります。
- 開封、部品確認、説明書確認
- フレームと駆動系
- 操舵系とサスペンション
- 電子部品、外装、車輪
- 締結確認と初回動作点検
区切りは時間ではなく、説明書のユニット単位で設けます。途中で急ぐと、向きの取り違えや配線の挟み込みを見落としやすくなります。
組み立て開始前のチェックリスト
- 説明書、付属工具、主要部品群がそろっている
- バッテリーと配線に外観上の異常がない
- 作業机が水平で、十分に明るい
- ねじとワッシャーを分けるトレイがある
- 電源を切った状態で作業を始める
- 部品番号と締結位置は説明書で確認する
準備についてのFAQ
組み立て前に充電する必要がありますか？
組立作業そのものは電源を切って行います。初回充電の時期と方法は付属説明書に従い、バッテリー外装に異常がないことを先に確認してください。
接着剤やはんだ付けは必要ですか？
BLDBの商品説明はボルト締結と付属工具による組み立てを案内しています。説明書に指定がない接着剤やはんだは使用しないでください。
三時間で必ず完成しますか？
約3時間は取扱店が示す目安で、完成を保証する時間ではありません。経験、部品照合、調整にかける時間によって変わります。
初心者でも組み立てられますか？
取扱店では難易度を5段階中3としています。金属模型が初めてでも工程図を一つずつ追えますが、左右部品の見分けと配線の取り回しには確認時間を確保してください。急がず、工程ごとに可動を確かめる進め方が向いています。
シリーズ次回：DM616組み立て全工程ガイド
参照資料と編集方針
執筆・編集：BLDB編集部
確認日：2026年7月27日
本記事は公開仕様と商品写真を照合した補助ガイドです。付属説明書と異なる場合は、付属説明書を優先してください。確認できないねじ寸法、締付トルク、アプリ名は記載していません。
