ターボファンエンジンはなぜ大きなファンを持つ？構造と模型で楽しむ機械趣味
空港で旅客機を眺めると、翼の下にあるエンジンの大きさに目を引かれます。
正面を占めるのは、何枚ものブレードを備えた大径ファンです。しかし、その奥には圧縮機、燃焼器、タービン、複数のシャフトが前後に並び、ひとつの推進システムを形づくっています。
この記事では、現代の旅客機で広く使われるターボファンエンジンの基本構造と、内部機構を立体模型で観察する面白さを紹介します。模型選びに必要な確認項目も、素材、可動方式、組立工程の順に整理しました。
ターボファンエンジンは何をしているのか
ジェットエンジンは、空気を取り込み、圧縮し、燃料との燃焼で得た高温高圧のガスを後方へ流すことで推進力を生みます。
航空機用ガスタービンには、ターボジェット、ターボプロップ、ターボファン、ターボシャフトなどの形式があります。FAA（米国連邦航空局）のハンドブックも、航空機用タービンエンジンをこれらの形式に分類しています。
ターボファンでは、エンジン前方のファンが取り込んだ空気の一部だけが中心部のコアへ入り、残りはコアの外側を通って後方へ流れます。この外側を通る空気がバイパス流です。
正面から見える大きなファンは、外観上の特徴にとどまりません。大量の空気を後方へ送る役割を担い、ターボファンという形式を理解する入口になります。
内部では五つの領域が前後につながる
ターボファンエンジンの内部は、働きの異なる領域が中心軸に沿って並んでいます。細部は機種によって異なりますが、観察の手掛かりになるのは次の五つです。
- ファン：前方から大量の空気を取り込み、コア流とバイパス流へ分けます。
- 圧縮機：コアに入った空気を段階的に圧縮し、圧力を高めます。
- 燃焼器：圧縮空気に燃料を加えて燃焼させ、高温高圧のガスをつくります。
- タービン：流れてきたガスから回転エネルギーを取り出し、シャフトを介して圧縮機やファンを駆動します。
- 排気部：エンジンを通過した流れを後方へ導きます。
部品名を覚えるだけでは、全体像はつかみにくいものです。ファンから後方へ視線を動かし、「空気がどこを通るか」と「回転がどこへ伝わるか」を別々に追うと、構造を整理しやすくなります。
デュアルスプールは二つの回転系を持つ構造
エンジン模型の商品説明で見かける「スプール」は、圧縮機、タービン、それらを結ぶシャフトで構成される回転系を指します。
デュアルスプール、または2軸式のエンジンは、同軸上に二つの回転系を持ちます。低圧側と高圧側を分けることで、それぞれの系が適した回転状態で働ける構成です。
断面図では二本の軸が重なって見えるため、初めて見ると位置関係を読み取りにくい場合があります。カットモデルや組立模型なら、中心軸の周囲に何が配置され、前後のユニットがどのようにつながるかを、視点を変えながら観察できます。
ただし、市販の模型は構造理解や鑑賞を目的としたものです。実機の部品点数、材料、空力設計、制御系を完全に再現する教材ではありません。模型から得られるのは、各要素の配置と連動を立体的に捉えるための手掛かりです。
カットモデルが航空博物館でも使われる理由
内部構造を見せるカットモデルは、模型趣味だけの表現ではありません。航空博物館でも、実物エンジンの一部を切り開いた展示が、技術史や構造を伝えるために使われています。
スミソニアン国立航空宇宙博物館が所蔵するCF6-6のカットモデルでは、ファン、圧縮機、燃焼器、タービンの構成を外側から確認できます。同館の資料によると、CF6は整備しやすいモジュール構造を採用していました。内部を区分して見る展示は、複雑な機械を機能ごとのまとまりとして理解する方法にもなっています。
書籍や動画は、名称や動作順序を学ぶのに適しています。一方、立体物には奥行きがあり、正面、側面、斜め上から同じ部品を見比べられます。理解を深めるには、平面資料と立体模型のどちらか一方を選ぶのではなく、両方を行き来する方法が有効です。
組み立てると部品の関係が記憶に残る
完成済みの模型は、箱から出してすぐに全体を鑑賞できます。組立模型には、その前に部品を分類し、向きを確認し、順序に沿って固定する時間があります。
この工程では、「この部品がどこにあるか」だけでなく、「何の後に取り付けたか」「どのユニットと接続したか」が作業の記憶として残ります。完成後に模型を見ると、外から見える形を組立手順と結び付けて振り返れます。
金属模型の場合、素材の感触も体験の一部です。部品を重ねるにつれて重量が増し、ねじで固定するとユニットとしてまとまります。画面上のCGでは得られない寸法感や重さを、手元で確かめられます。
機械模型が大人の趣味として続けやすい理由
機械模型には、完成という明確な区切りがありながら、作業時間の配分には自由があります。休日にまとめて進めることも、ユニットごとに数日に分けることもできます。
作業中は、説明図と部品を見比べ、ねじを締め、可動部の干渉を確かめます。受け身で情報を見る時間とは異なり、手順ごとに小さな判断が生まれます。模型製作を好む人にとって、その判断の積み重ねが趣味の中心です。
完成後も楽しみは残ります。内部が見える模型は、工業製品の造形を鑑賞するデスクオブジェになり、可動式であれば静止状態と作動状態を見比べられます。航空機模型の隣にエンジン模型を置けば、機体の外観と推進機構を関連付けた展示もできます。
エンジン模型を選ぶときの五つの確認項目
商品名に「精密」「可動」と書かれていても、製品ごとに構造と楽しみ方は異なります。購入前には次の項目を確認すると、目的に合う模型を選びやすくなります。
- 完成品か組立式か：製作工程を楽しみたい場合は組立式、すぐに飾りたい場合は完成品が向いています。
- 内部の見える範囲：外装を外せるのか、常時内部が見えるカットモデルなのかを確認します。
- 可動方式：手回し、電動、非可動では、完成後の観察方法が変わります。
- 素材と重量：金属製は質感と重量を楽しめますが、安定した設置場所が必要です。
- 組立時間と工具：パーツ数だけで判断せず、難易度、所要時間、工具の付属有無、対象年齢を確認します。
教育目的で選ぶ場合は、実機との違いが明記されているかも確認してください。燃焼や推力を再現しない電動模型は、回転機構を観察する製品であり、作動する実機の縮小版ではありません。
BLDBが金属模型の記事で明記していること
BLDBは、3Dメタルパズルと精密メカニカルモデルを扱い、組立方法、素材、難易度、可動機構、展示方法に関する情報を継続して公開しています。
記事では、商品説明と一般的な技術情報を分け、組立時間や難易度に個人差があること、模型が実機の機能を持たないことを明記します。航空技術に関する説明は、公的機関や博物館の資料と照合し、確認できない性能や学習効果は断定しません。
本記事の技術説明は、FAAの航空関連ハンドブック、NASA Glenn Research Centerの推進解説、スミソニアン国立航空宇宙博物館の収蔵資料を参照しました。商品仕様はBLDB公式商品ページの掲載情報に基づいています。
立体的に観察できるDM121
BLDBの「1/12 電動デュアルスプール・ターボファンエンジン組立キット DM121」は、300点以上の金属パーツで構成された組立模型です。
アルミニウム合金と亜鉛合金のパーツを組み上げ、完成後は内蔵モーターで前方のファンと内部機構が連動して回転します。完成サイズは約312×167×188mm、重量は約2.8kgです。
DM121は燃焼機能を持たず、実際の推力も発生しません。ターボファンをモチーフにした内部配置と回転動作を、組立工程と完成後の観察を通して楽しむ模型です。
ターボファンエンジン模型についてのFAQ
ターボファンエンジンとターボジェットの違いは何ですか？
ターボファンは、前方のファンが送る空気の一部をエンジンコアの外側へ流します。ターボジェットは基本的に取り込んだ空気をコアに通すため、空気の経路と推進力の生み方が異なります。
デュアルスプールとは何ですか？
デュアルスプールは、圧縮機、タービン、シャフトからなる回転系を二つ持つ構造です。低圧側と高圧側が同軸上に配置され、それぞれの回転系が役割を分担します。
ターボファン模型で航空工学を学べますか？
模型は、部品の配置、中心軸、回転機構を立体的に捉える補助になります。ただし、実機の空力設計、燃焼、材料、制御まで網羅する教材ではないため、専門資料や断面図と併用するのが適切です。
金属製エンジン模型は初心者でも組み立てられますか？
対象年齢、難易度、組立時間、説明書、付属工具を確認すれば、初めてでも選びやすくなります。多数の部品を扱う製品では、作業するユニットごとにパーツを分け、一工程ずつ進める方法が適しています。
電動エンジン模型は本物のように燃焼しますか？
一般的な展示用電動模型は、モーターでファンや内部機構を回転させるもので、燃料を使った燃焼や実際の推力発生は行いません。購入前にメーカーの商品仕様と注意事項を確認してください。
エンジン模型はどこに飾るのが適していますか？
重量に耐えられる水平で安定した机や模型棚が適しています。可動式の場合は回転部の周囲に余裕を設け、直射日光、高温多湿、ほこりの多い場所を避けると管理しやすくなります。
DM121は完成までどのくらいかかりますか？
BLDBの商品情報では、組立時間の目安は2時間以上です。作業経験や確認にかける時間によって変わるため、短時間での完成を前提にせず、余裕のある作業時間を確保してください。
参考資料と編集情報
- Federal Aviation Administration, Pilot’s Handbook of Aeronautical Knowledge
- NASA Glenn Research Center, Turbofan Engine
- Smithsonian National Air and Space Museum, Cutaway Turbofan Engine CF6-6
執筆・編集：BLDB編集部
公開日：2026年7月27日

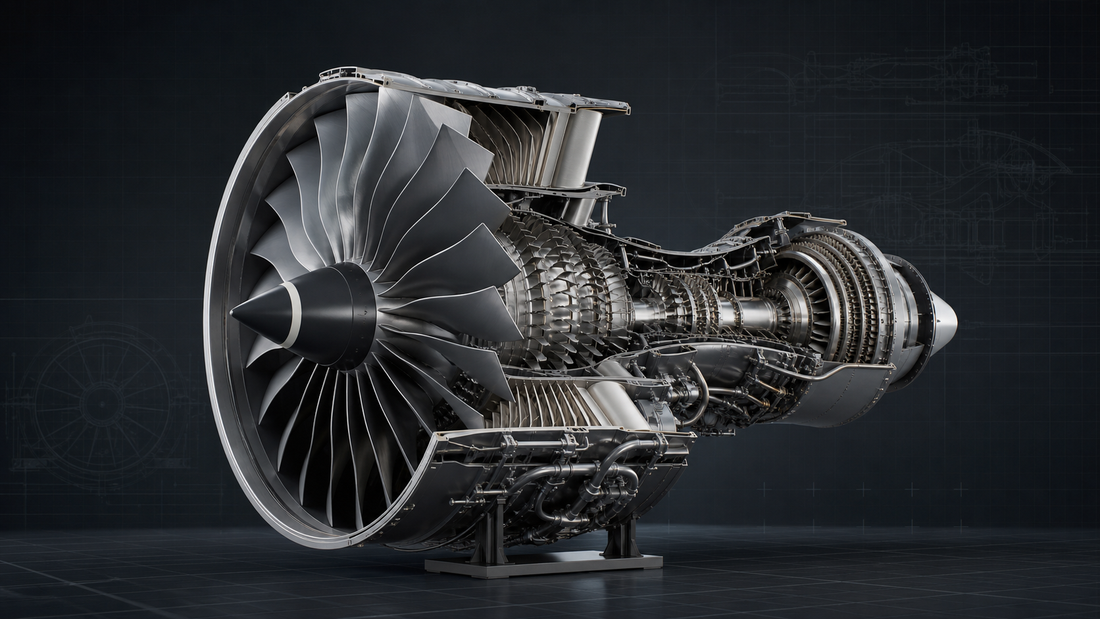

編集方針：公的機関と博物館の一次資料を参照し、一般的な技術情報と商品固有の仕様を区別して記載しています。掲載した2点の画像は記事内容を補うために制作したイメージであり、特定の実機または販売商品の写真ではありません。
