ターボジェットとターボファンは何が違う？空気の通り道から見分ける
ターボジェットとターボファンは、どちらもガスタービン式のジェットエンジンです。名前が似ていますが、取り込んだ空気の通り道と、推力を得る方法が異なります。
先に結論：ターボジェットは、取り込んだ空気を基本的にエンジンのコアへ通し、高速の排気噴流を主な推力にします。ターボファンは前方のファンで空気を送り、コアを通る流れに加えて、コアの外側を通るバイパス流も推力に使います。
見分けるときは、単に「前に羽根があるか」だけを見るのでは不十分です。ファンの後ろで空気がどこへ分かれるのか、コアとの直径差がどれほどあるのかまで確認すると、構造の違いが分かりやすくなります。
ターボジェットとターボファンの違いを一覧で比較
| 比較する点 | ターボジェット | ターボファン |
|---|---|---|
| 前方の構成 | 圧縮機の入口が見える基本構成 | 圧縮機より前にファンを配置 |
| 空気の通り道 | 基本的にコア内部を通る | コア流とバイパス流に分かれる |
| 推力の主な源 | コア後方から出る高速の排気噴流 | ファンが送る空気とコア排気の両方 |
| 外観上の注意 | 細身に見える例が多い | 低バイパス比ではターボジェットに近く見えることがある |
Hondaの航空エンジン解説では、ターボファンをジェットエンジンの一形式とし、空気をエンジン外側へ流す経路と、内側で燃焼させる経路に分けて説明しています。JAXAも広報誌「空と宙」で、ターボジェットとターボファンの空気流を図解しています。
ターボジェットは排気噴流を主に使う
ターボジェットでは、吸い込んだ空気を圧縮機で圧縮し、燃焼器で燃料と混ぜて燃焼させます。高温・高圧になったガスはタービンを回した後、ノズルから高速で排出されます。この噴流の反作用が主な推力です。
タービンは圧縮機を回すためにも働きます。したがって、ターボジェットは「燃焼ガスをそのまま後方へ出すだけ」の単純な筒ではありません。前から順に、圧縮・燃焼・膨張・排気という役割が連続しています。
ターボファンは空気をコア流とバイパス流に分ける
ターボファンでは、エンジン前方のファンが多くの空気を取り込みます。その一部はコアへ入り、圧縮・燃焼・膨張の過程を通ります。残りはコアの外側を通り、後方へ送られます。これがバイパス流です。
ファンは飾りではなく、推力を生む主要な要素です。特に高バイパス比ターボファンでは、コアより外側を通る空気の割合が大きくなります。一方、低バイパス比ターボファンはファンとコアの直径差が小さい例があり、正面写真だけではターボジェットと区別しにくいことがあります。
バイパス比そのものを詳しく確認したい場合は、既存ガイド「低バイパス比と高バイパス比は何が違う？」をご覧ください。本稿では、ターボジェットとターボファンという二つの形式の境界に絞っています。
用途だけで形式を決めつけない
「旅客機はターボファン、戦闘機はターボジェット」と覚えると、実機の分類を誤ることがあります。現代の民間航空機では高バイパス比ターボファンが広く使われていますが、軍用機にも低バイパス比ターボファンがあります。IHIの航空エンジン製品情報でも、F110とF3を低バイパス比ターボファンとして掲載しています。
機体の用途は手掛かりにはなりますが、最終的にはファン、コア、バイパス流路の構成で判断するのが確実です。
低バイパス比ターボファン模型DM135で確認できること

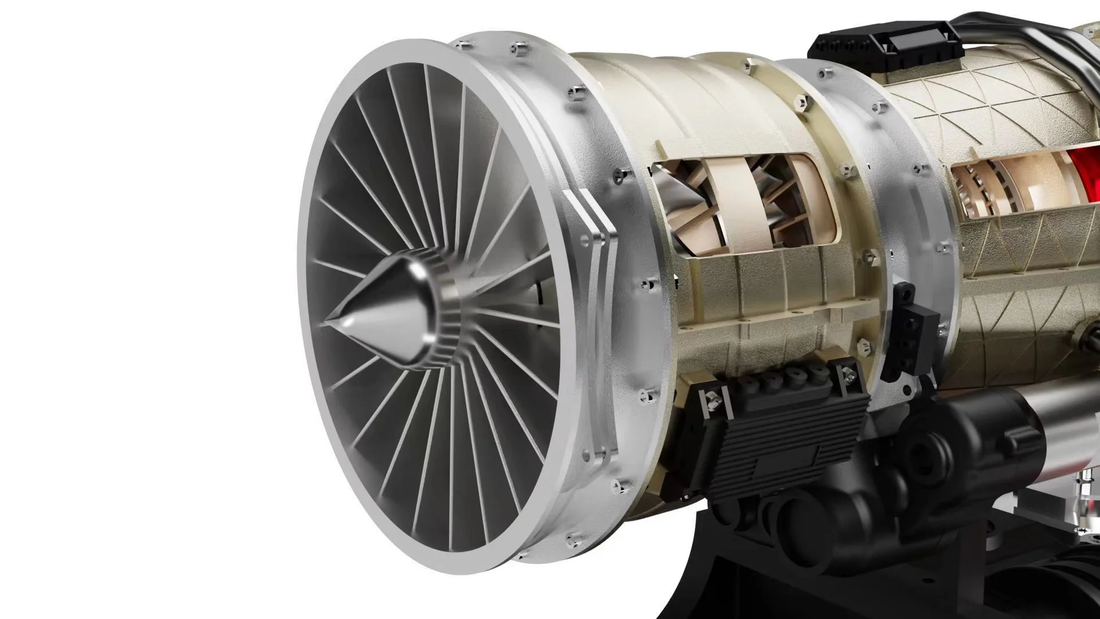

BLDBの「低バイパス比ターボファンエンジン模型 DM135」は、1/10スケール、約600点の金属パーツで構成された電動可動式の模型です。前方のファンから圧縮機、タービンへ続く軸方向の配置を、完成品の外側から追えます。
観察しやすい4点
- ファンとコアの直径差：低バイパス比らしい細身の輪郭を確認できます。
- ファン後方の構成：ファンの奥に圧縮機が続く位置関係を見られます。
- 前後のローター：電動動作により、回転部が一枚の静止画より理解しやすくなります。
- 部品の連なり：吸気側から排気側まで、複数の段が軸に沿って並ぶ様子を追えます。
模型で再現しないもの
DM135はモーターで回転を観察する展示・組立模型です。燃料を燃焼させず、実機の温度、圧力、空気流量、排気速度、推力は再現しません。外観からバイパス比の数値を測定する用途でもありません。
ターボファン内部の各部名称を先に整理したい場合は「ターボファンエンジンの構造」が補助になります。形式を横断して模型を比較する場合は、エンジン模型コレクションで駆動方式と商品仕様を個別に確認してください。
模型選びでは「何を見たいか」を先に決める
航空エンジン模型を選ぶとき、形式名だけで決める必要はありません。ファンとコアの位置関係を見たいならターボファン模型、シャフトから外部へ回転を取り出す仕組みを比べたいならターボシャフトとの比較が向きます。「ターボファンとターボシャフトの違い」では、推力を得る場所の違いを整理しています。
一方、燃焼音や排気、実働時の温度変化を体験したい人に、電動展示模型は目的が合いません。商品名に「可動」とあっても、モーター駆動なのか、手動なのか、燃焼式なのかを商品ページで分けて確認する必要があります。
よくある質問
Q1. ターボファンはジェットエンジンですか？
はい。ターボファンはジェットエンジンの一形式です。コアで燃焼させる流れに加え、ファンが作るバイパス流も推力に使います。
Q2. ターボジェットにはファンがありませんか？
基本的なターボジェットには、ターボファンのようにコア外側へ空気を送る大型ファンとバイパス流路がありません。入口から見える圧縮機の羽根を、ファンと混同しないことが大切です。
Q3. ターボファンとターボジェットの最も大きな違いは何ですか？
空気の通り道です。ターボジェットは基本的にコア流を使い、ターボファンはコア流とバイパス流に分けます。その結果、推力を生む空気の使い方も変わります。
Q4. 旅客機がターボファンを使う理由は何ですか？
一般に、ターボファンは大きな空気流を比較的低い速度変化で後方へ送れるため、亜音速飛行での推進効率や騒音面に利点があります。機種ごとの採用理由は、推力、燃費、重量、整備性などを含む設計判断です。
Q5. 戦闘機のエンジンはすべてターボジェットですか？
いいえ。低バイパス比ターボファンを採用する戦闘機や練習機があります。機体の用途だけでエンジン形式を断定できません。
Q6. 写真だけでターボジェットとターボファンを見分けられますか？
高バイパス比ターボファンは大径ファンが目立ちますが、低バイパス比型は判別が難しい場合があります。断面図や、ファン後方のバイパス流路まで確認する方が確実です。
Q7. DM135は実際に燃焼して推力を出しますか？
いいえ。DM135はモーターで内部の回転を観察する模型です。燃料を使わず、実機の燃焼や推力は再現しません。
参考資料と確認範囲
商品仕様は2026年9月13日時点のBLDB商品情報を確認しました。実機の説明は上記の公式資料に基づき、模型で観察できる範囲と実機でのみ生じる現象を分けて記載しています。
