ヒット＆ミス式エンジン模型 B04 3.6cc 空冷 4ストローク横型単気筒 ガソリン実働モデル
ヒット＆ミス式エンジン模型 B04 3.6cc 空冷 4ストローク横型単気筒 ガソリン実働モデル
チェックアウトでクーポンコードを入力すると、セール価格からさらに割引されます。
20個の在庫
受取状況を読み込めませんでした
空冷ならではの造形を楽しむ、ヒット＆ミス式定置エンジン模型

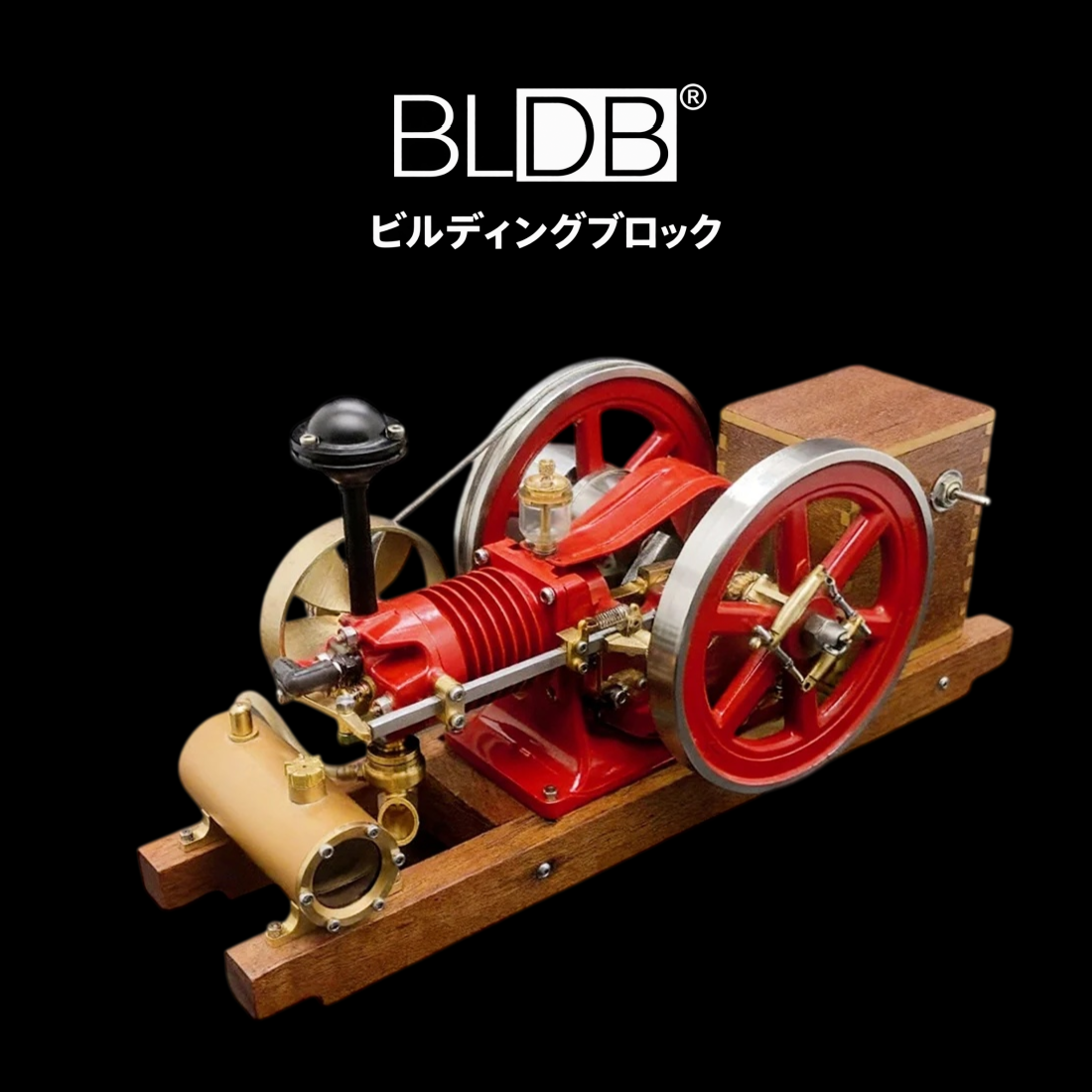

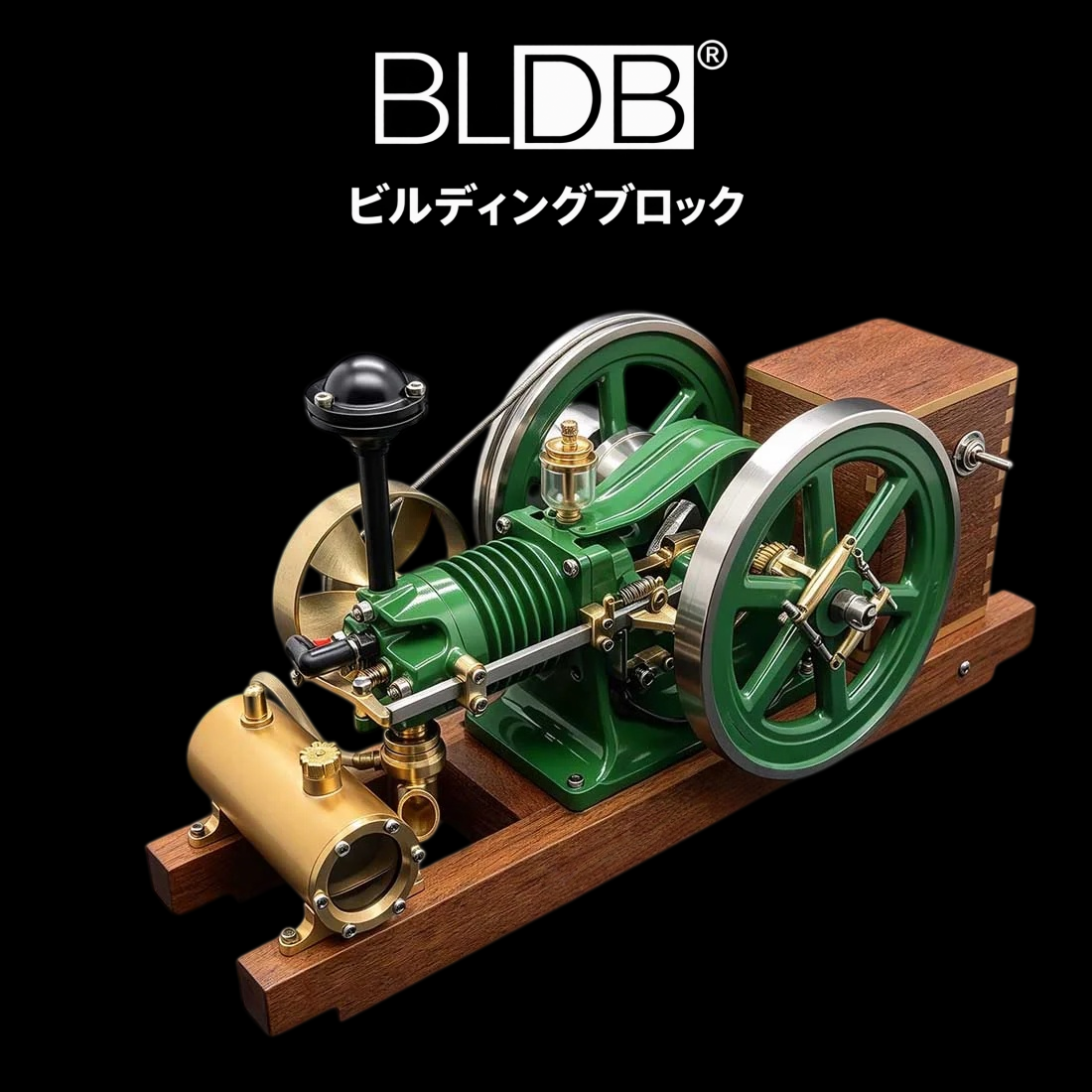

B04は、1910年代の農業用横型定置エンジンをモチーフにした、3.6cc・単気筒・4ストロークの実働ガソリンエンジン模型です。大きなスポークフライホイール、深い冷却フィン、ベルトで回るファン、ガラス製滴下式オイラーを一体にまとめ、空冷エンジンらしい機械構造を机上で味わえます。

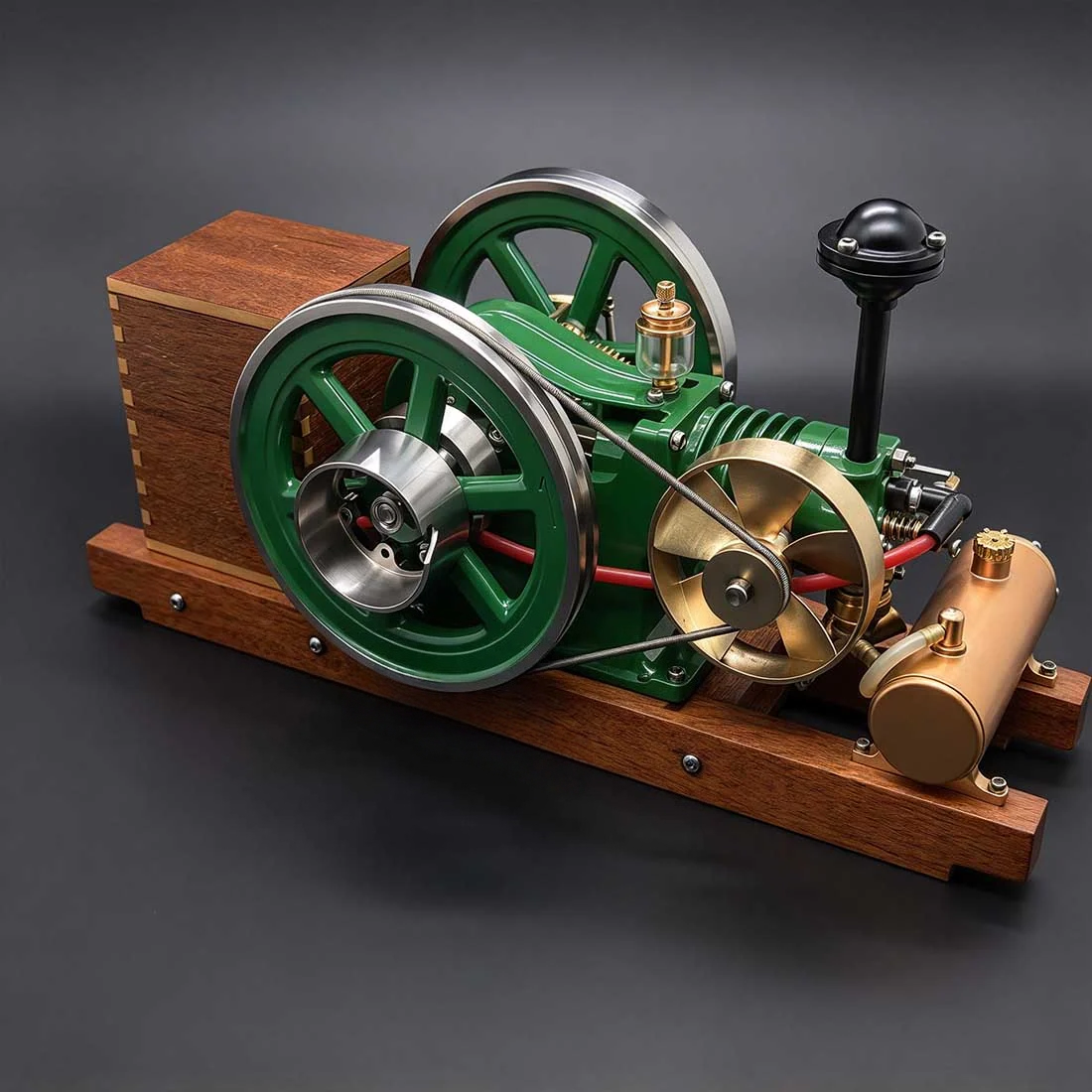

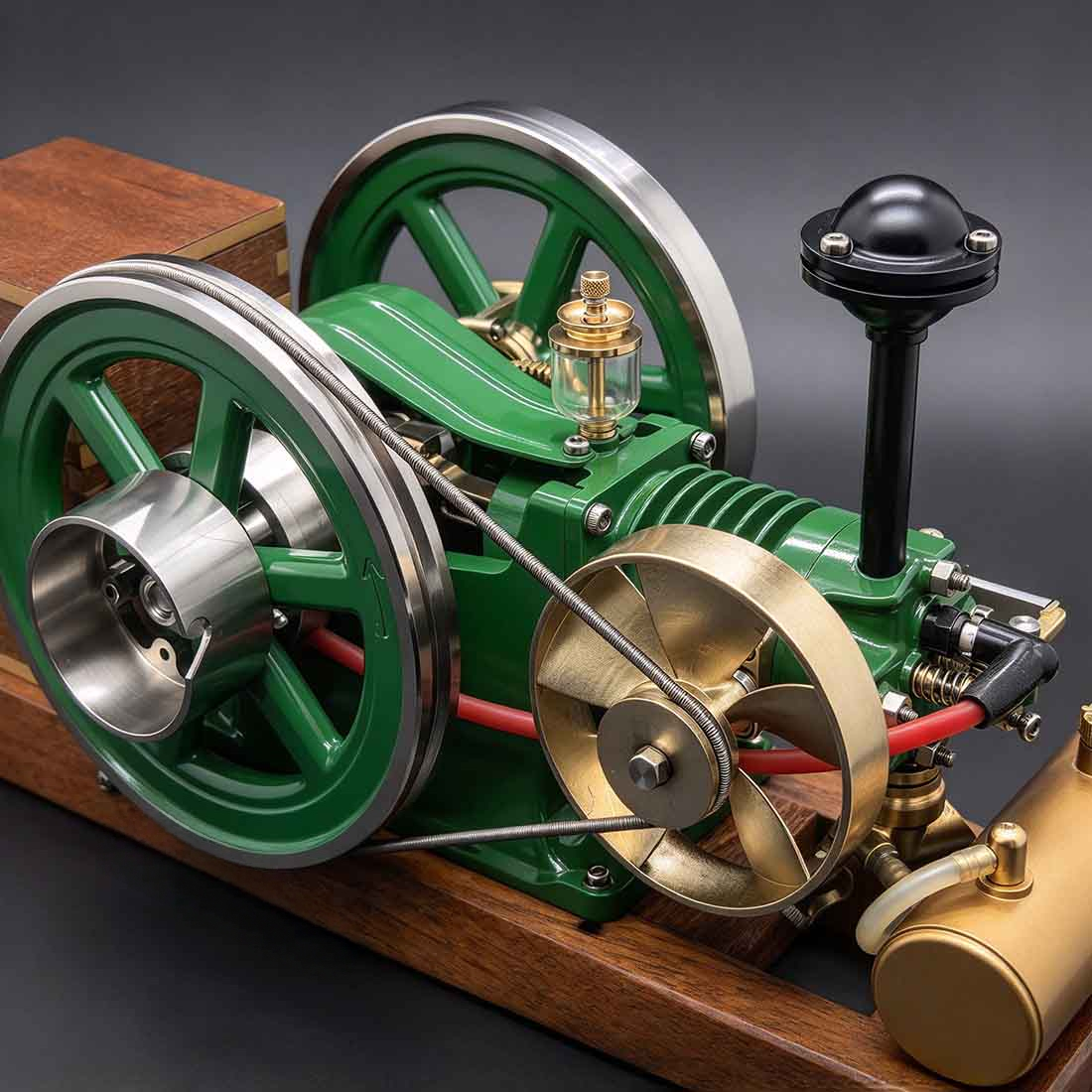

遠心調速機は回転数に応じて燃焼を間引く「ヒット＆ミス式（間欠点火）」を担います。燃焼後にフライホイールが惰性で回り、必要なタイミングで再び燃焼へ戻る動きは、停止展示だけでは分からない古典的な定置機関の魅力です。
フィンとベルト駆動ファンで冷やす、B04の空冷構成
冷却は空冷方式です。シリンダーの放熱フィンへ、フライホイール側からベルト駆動ファンが風を送ります。水タンクや水冷ジャケットを使うモデルではありません。真鍮製ファン、金属製フィン、露出したクランク部は、運転中にも停止中にも見どころになります。

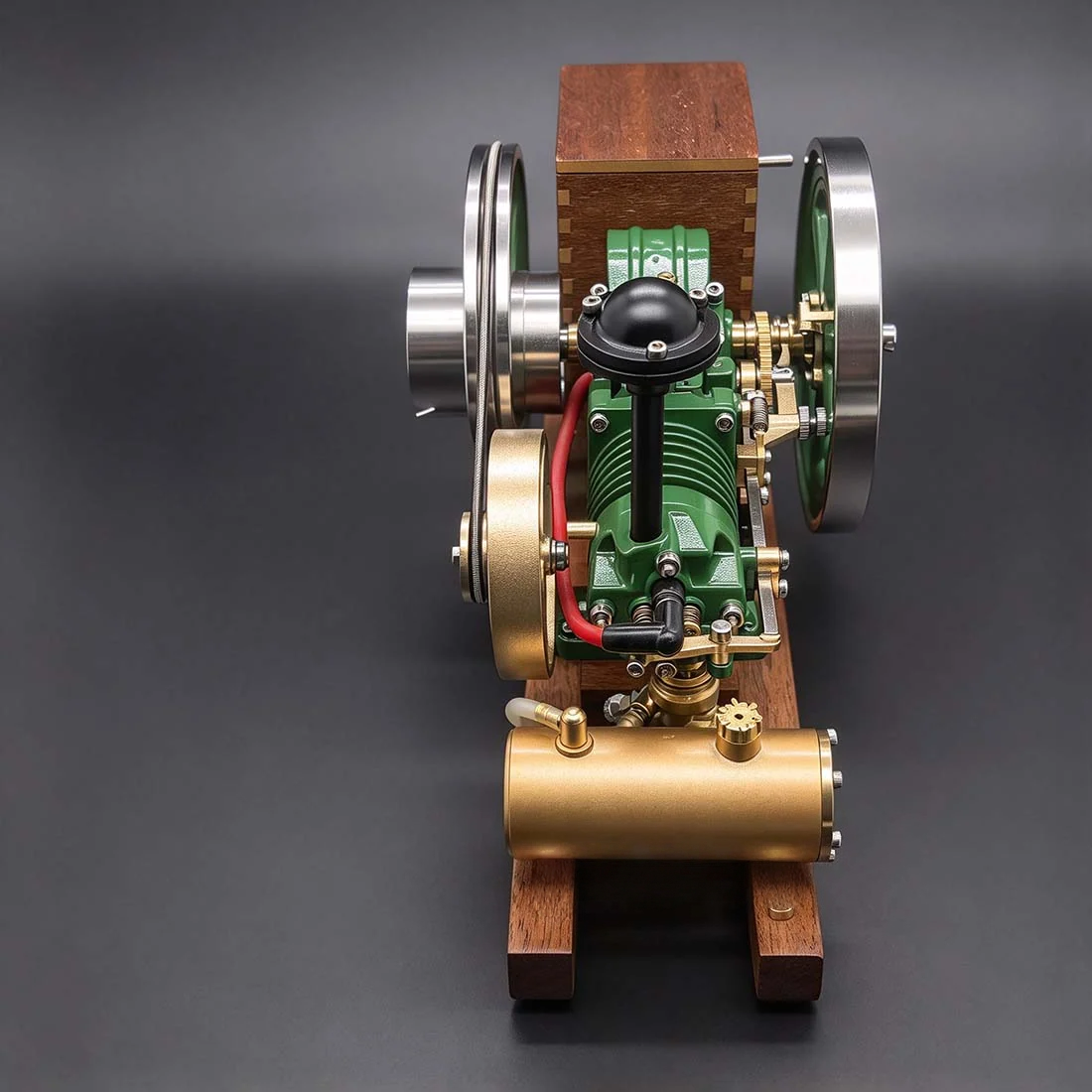

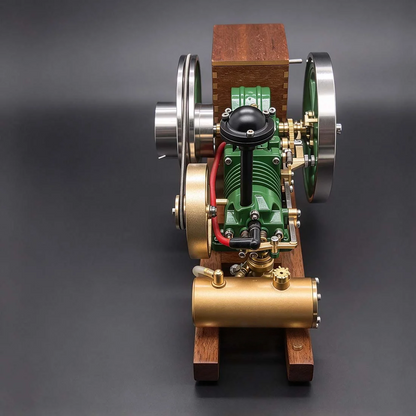

外部出力用のベルトプーリーを備えています。対応する別売アクセサリーを使えば、小型のポンプなどをベルト駆動する用途にも対応します。アクセサリー本体はセット内容に含まれません。

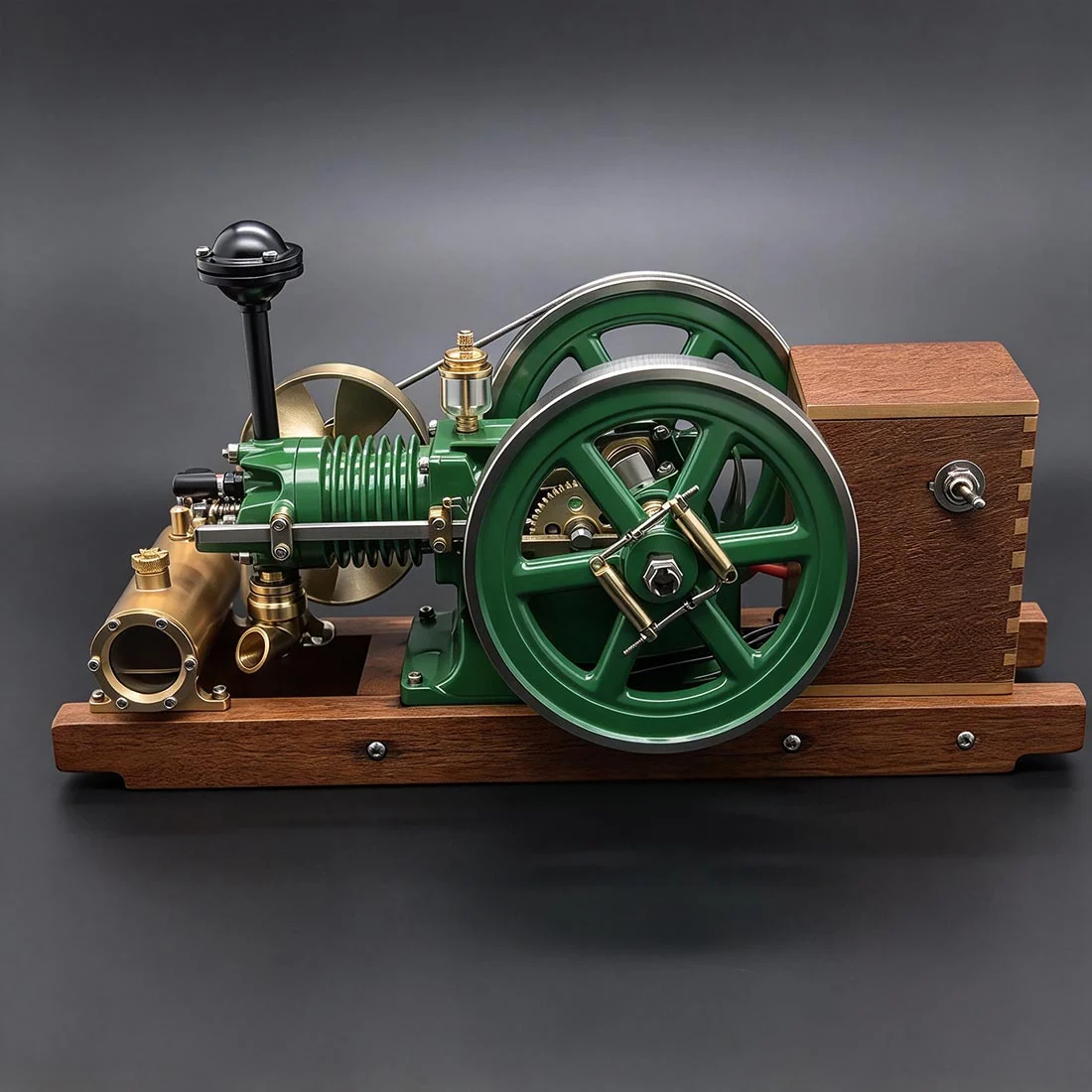

手回し・ドリル補助始動に対応

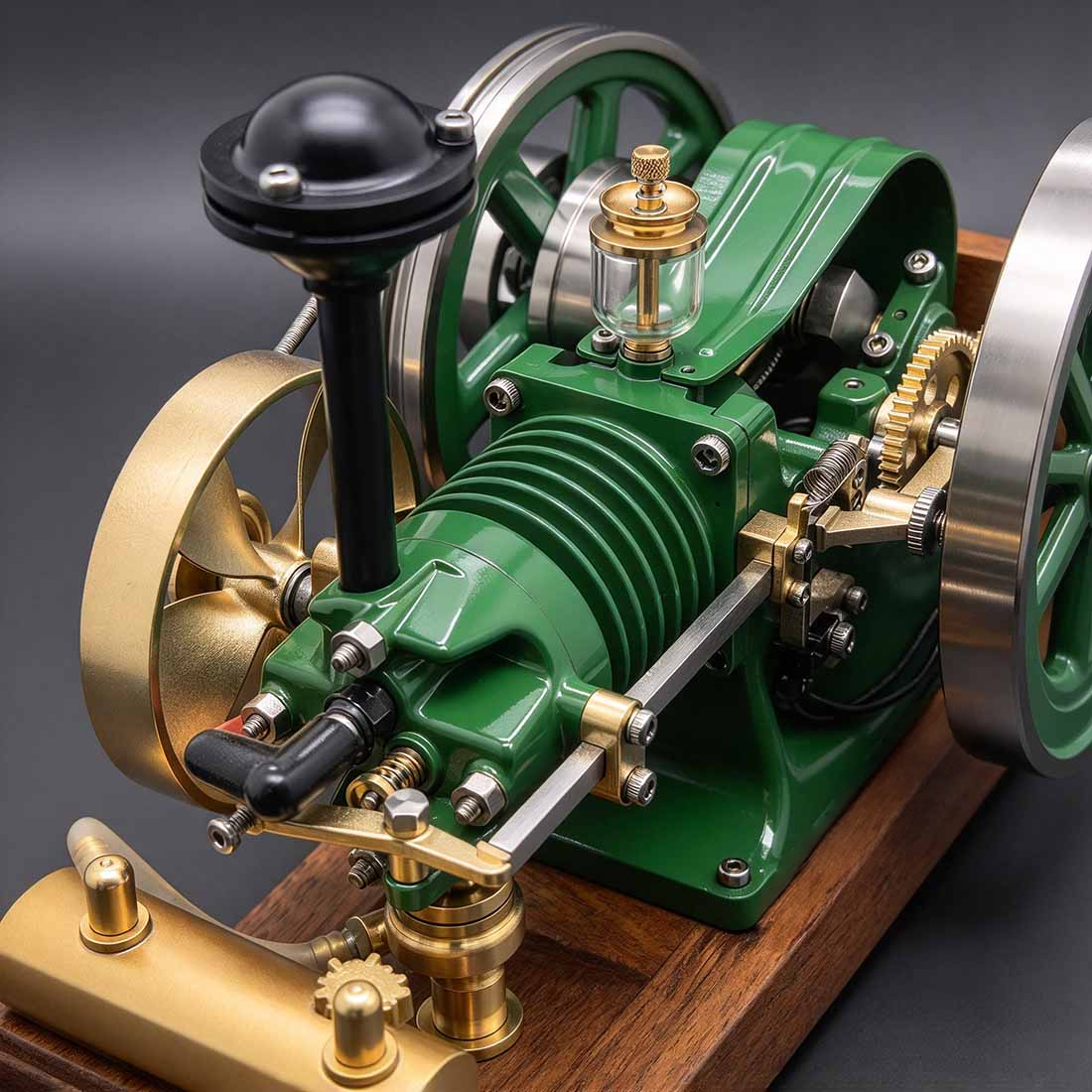

フライホイールを時計回りに素早く回す手回し始動と、始動ロッドを使うドリル補助始動に対応します。接点式の機械点火を備え、始動前には燃料、潤滑、点火用電池、ファンベルトの状態を確認してください。

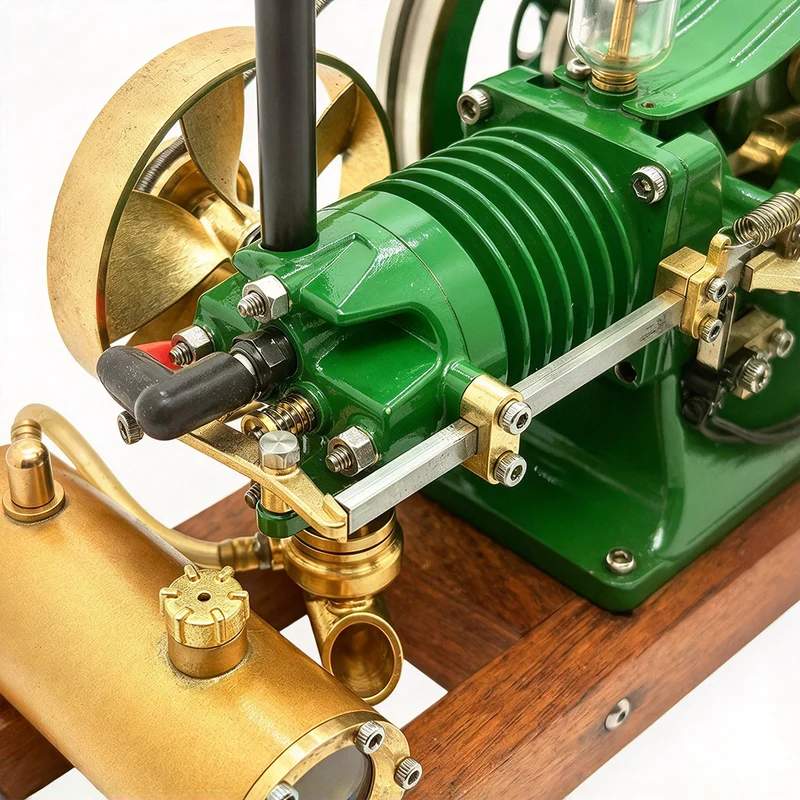

燃料で潤滑する混合潤滑方式で、燃料：オイルの目安は25:1〜30:1です。別体のオイルポンプはありません。ガラス製滴下式オイラーも運転前後に確認し、燃料の種類、混合方法、注油手順は付属説明書を優先してください。
コレクションと観察のための実働模型

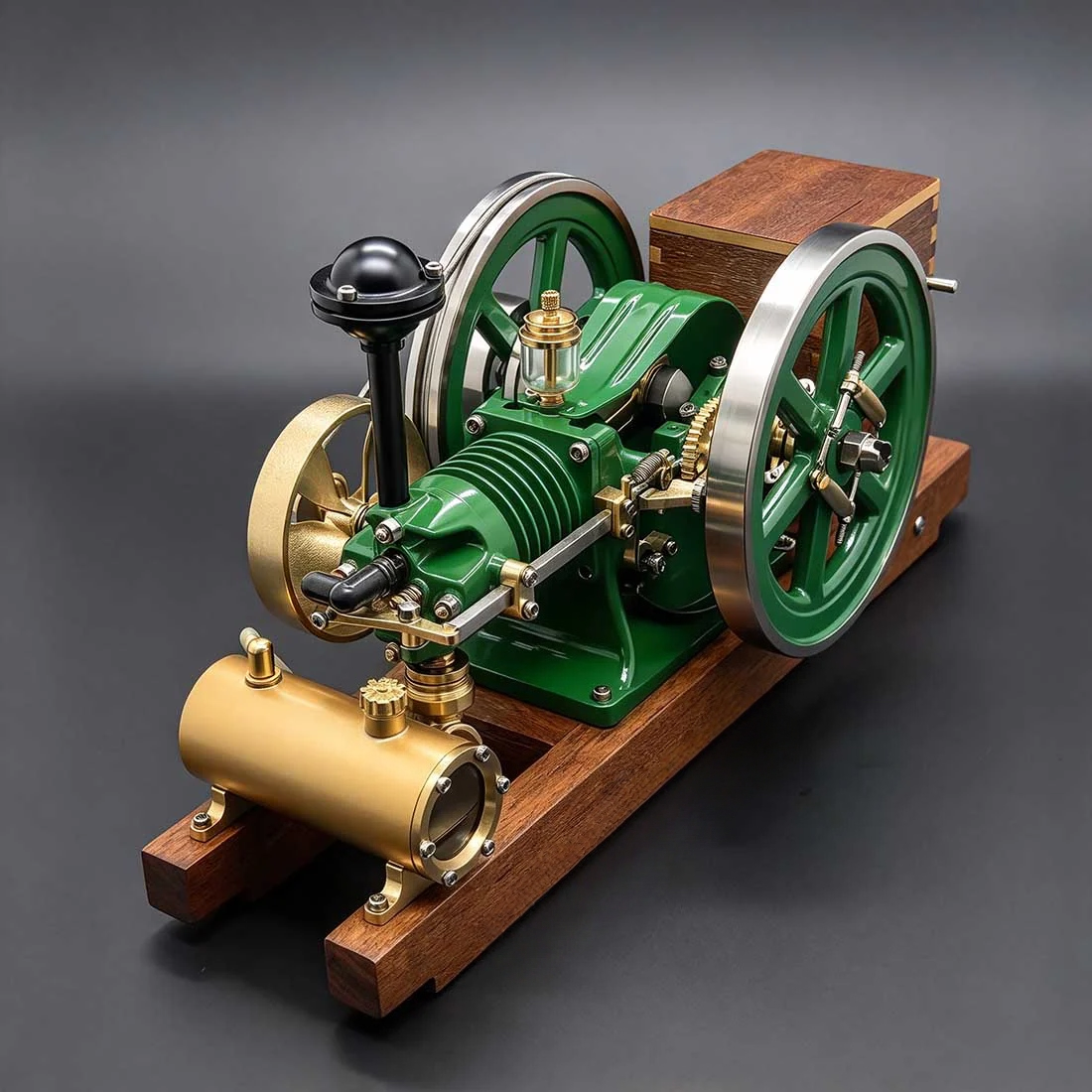

完成サイズは約22.5×11.5×13cm、重量は約1.7kg。木製台座に載せて、書斎、作業机、機械模型のキャビネットへ飾れます。実働時には可燃性燃料、排気、高温部、回転部を伴います。屋外または十分に換気できる場所で使用し、燃えやすい物を近づけないでください。
仕様
| モデル | B04 |
|---|---|
| 商品種別 | ヒット＆ミス式 実働ガソリンエンジン模型 |
| エンジン形式 | 横型単気筒・4ストローク・ガソリン内燃機関 |
| 排気量 | 3.6cc |
| ボア×ストローク | 16.0mm×19.0mm |
| 回転数範囲 | 約500〜3,000rpm |
| 出力 | 約0.2PS |
| 冷却方式 | 空冷（シリンダーフィン＋ベルト駆動ファン） |
| 調速方式 | 遠心調速機によるヒット＆ミス式（間欠点火） |
| 点火方式 | 接点式機械点火 |
| 点火用電源 | 単3形1.5V電池×1（別売） |
| 始動方式 | 手回しフライホイール／ドリル補助始動 |
| 潤滑 | 混合燃料潤滑＋調整式滴下オイラー、燃料：オイル＝25:1〜30:1 |
| 推奨燃料 | オクタン価92／95以上の無鉛ガソリン（別売） |
| 材質 | CNC加工金属、アルミニウム合金、木材 |
| カラー | レッド／グリーン |
| 完成サイズ | 約22.5×11.5×13cm |
| 本体重量 | 約1,700g |
| パッケージサイズ | 約27×16×18cm |
| 対象年齢 | 16歳以上 |

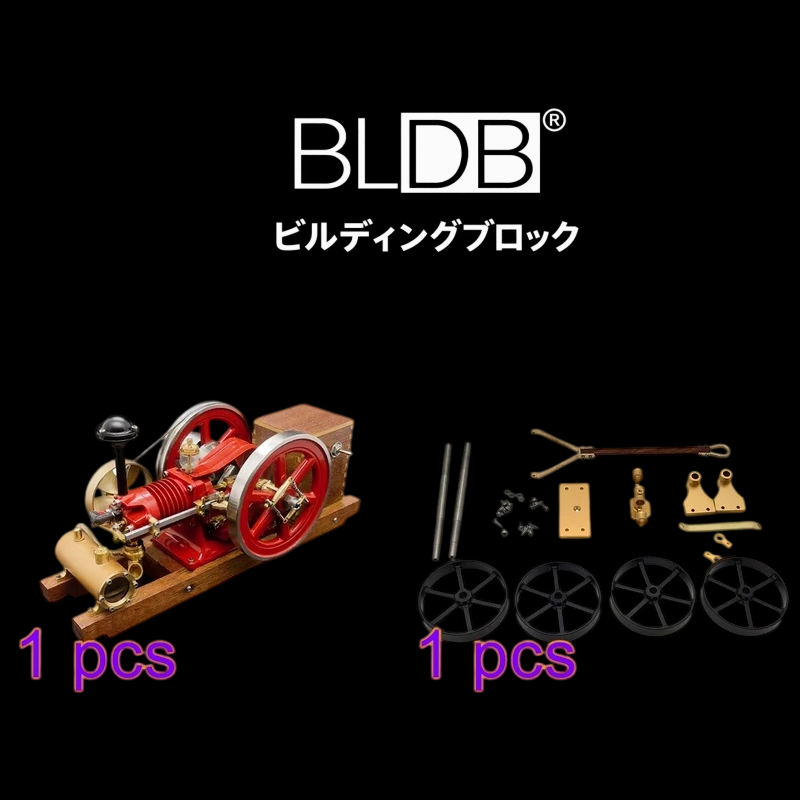

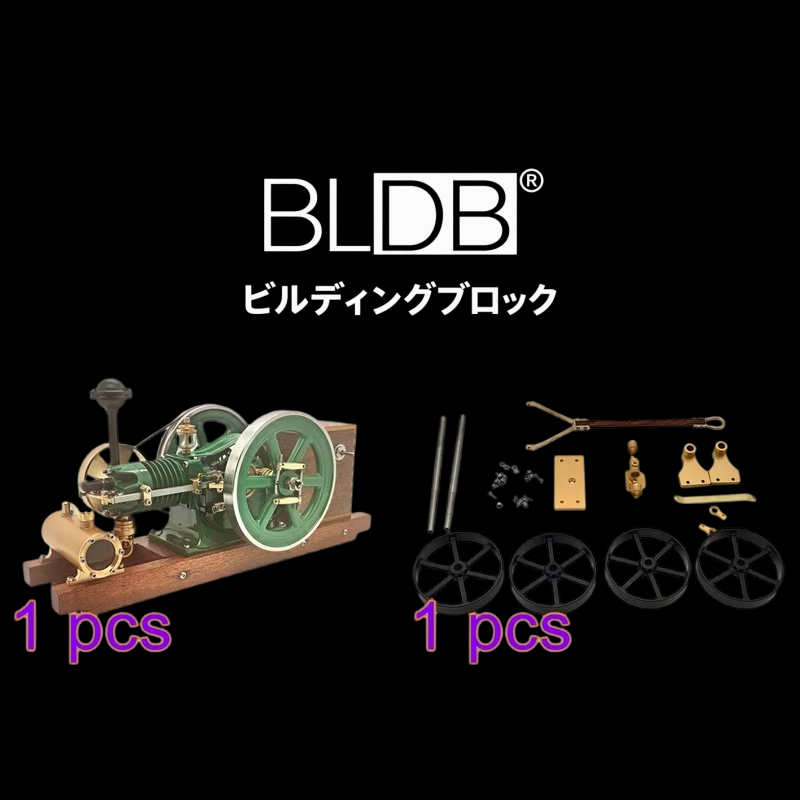

セット内容
- B04エンジン本体 ×1
- 点火用コントロールボックス ×1
- 木製台座 ×1
- 燃料タンク ×1
- 燃料チューブ ×1
- ドリル始動シャフト ×1
- スペアパーツキット ×1
- 取扱説明書 ×1
ご購入前の確認：供給元により、B04は「工場調整済みRTR（組立済み）」または「モジュール組立式（組立目安約2時間）」として案内されています。実際に販売するロットの完成状態を確認し、商品バリエーションと本文のいずれか一方へ統一してください。燃料、オイル、単3形電池は付属しません。
安全上のご注意：本品はガソリンを使用する実働内燃機関模型です。換気の良い場所で使用し、運転中・直後のシリンダー、排気部、回転部に触れないでください。16歳未満の方は保護者の管理下で扱ってください。
よくある質問 / FAQ
B04は水冷ですか、空冷ですか？
B04は空冷です。シリンダーの放熱フィンと、ベルトで駆動するファンで冷却します。水タンクや水冷ジャケットを使うモデルではありません。
ヒット＆ミス式とは何ですか？
遠心調速機が回転数に応じて燃焼を間引く調速方式です。燃焼と惰性回転を繰り返すため、古典的な農業用定置エンジンに見られる間欠的な作動を観察できます。
排気量とエンジン形式を教えてください。
排気量3.6cc、横型単気筒、4ストロークのガソリン内燃機関模型です。ボアは16.0mm、ストロークは19.0mmです。
B04は完成品ですか？
販売ロットによって案内が異なります。工場調整済みRTR仕様と、組立目安約2時間のモジュール組立仕様の情報があります。ご注文前に商品ページの完成状態とセット内容を確認してください。
始動方法を教えてください。
フライホイールを時計回りに手で回す方法と、始動ロッドを使うドリル補助始動に対応します。始動前に燃料、潤滑、電池、ファンベルトの状態を確認してください。
燃料とオイルは付属しますか？
付属しません。仕様ではオクタン価92／95以上の無鉛ガソリンと、2Tまたは4Tエンジンオイルを25:1〜30:1で混合する方式が案内されています。実際の使用は付属説明書を優先してください。
オイルポンプはありますか？
別体のオイルポンプはありません。燃料に混ぜたオイルによる潤滑と、調整式のガラス製滴下オイラーを使う構成です。運転前後にオイルの状態を確認してください。
他の模型を動かせますか？
ベルトプーリーを備えており、対応する別売アクセサリーで小型ポンプなどを駆動できます。アクセサリー本体やベルトは、選択したセット内容を確認してください。
完成サイズと重量を教えてください。
完成サイズは約22.5×11.5×13cm、本体重量は約1,700gです。木製台座に載せ、安定した平らな場所で展示・運転してください。
室内で運転できますか？
ガソリンを使用し、排気・高温部・回転部を伴う実働模型です。屋外または十分に換気できる場所で使用し、火気や燃えやすい物を近づけないでください。対象年齢は16歳以上です。
