CISON L100 3.5cc 蒸発冷却式 単気筒4ストローク ガソリンエンジン模型｜最高8,000rpm
CISON L100 3.5cc 蒸発冷却式 単気筒4ストローク ガソリンエンジン模型｜最高8,000rpm
チェックアウトでクーポンコードを入力すると、セール価格からさらに割引されます。
20個の在庫
受取状況を読み込めませんでした
小さな単気筒に、内燃機関の基本を凝縮

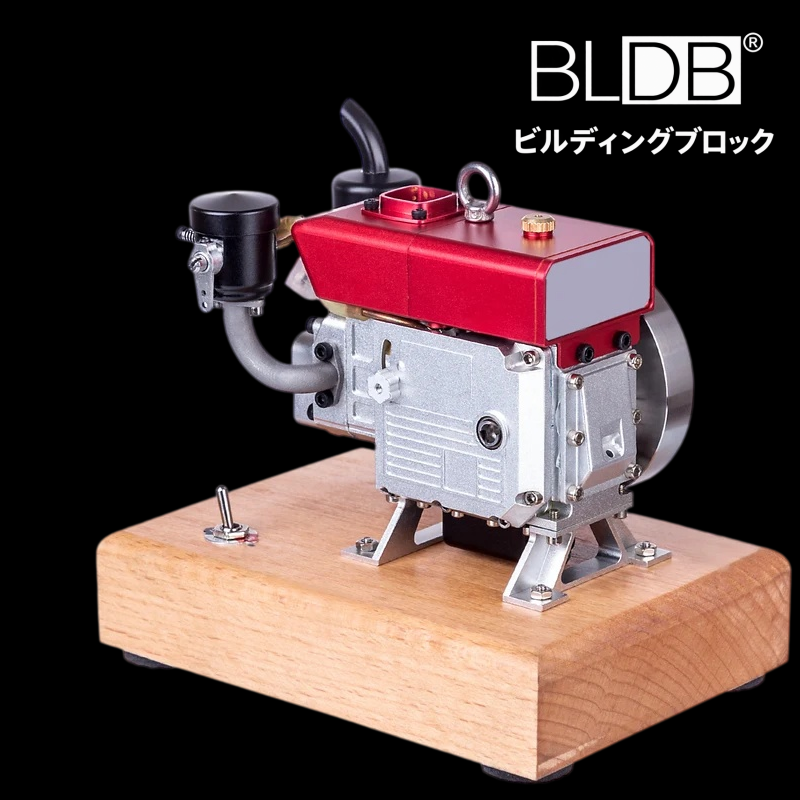

CISON L100は、排気量3.5ccの単気筒4ストローク・ガソリンエンジン模型です。燃料を使って実際に始動でき、吸気、圧縮、燃焼、排気という4ストロークの動きに加え、フライホイールやバルブ機構、点火系の働きを卓上で観察できます。

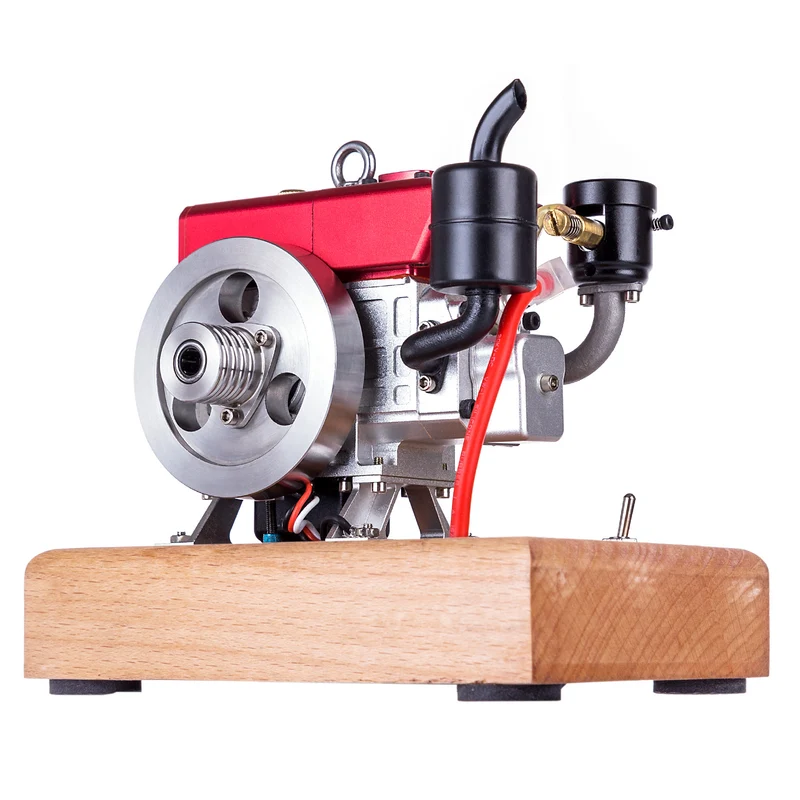

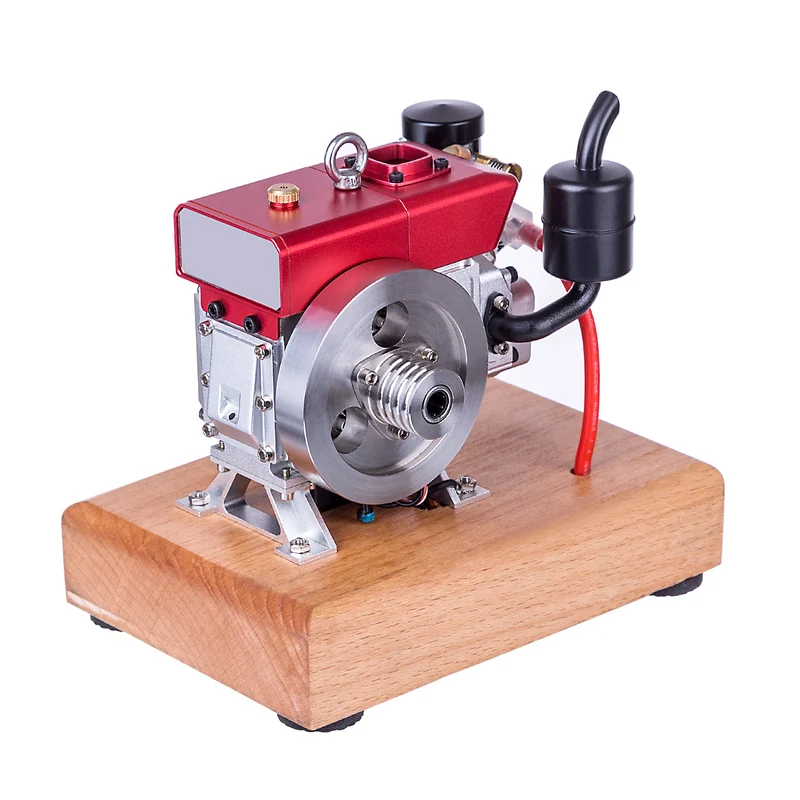

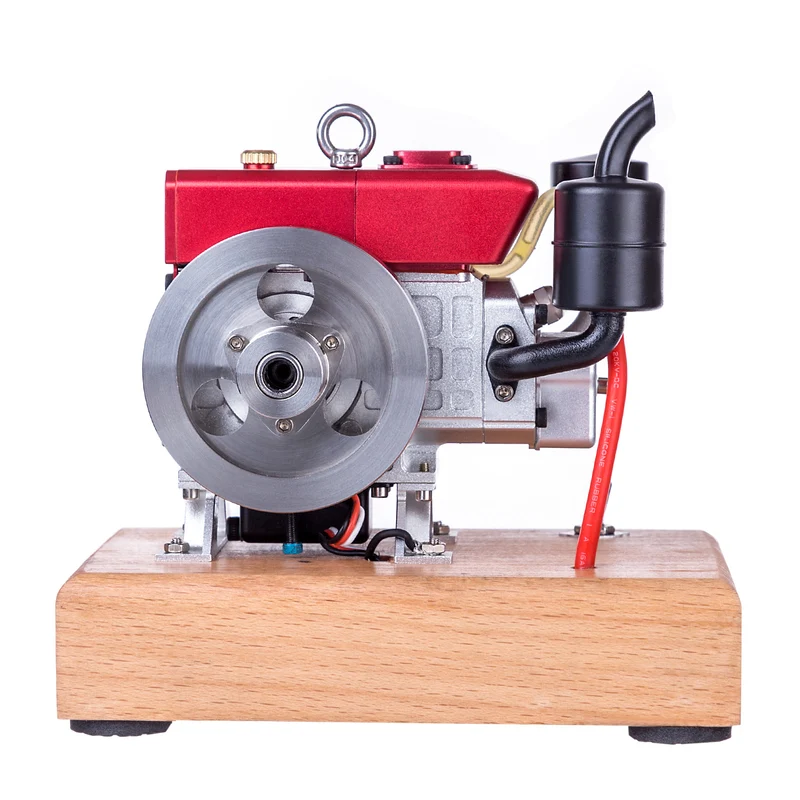

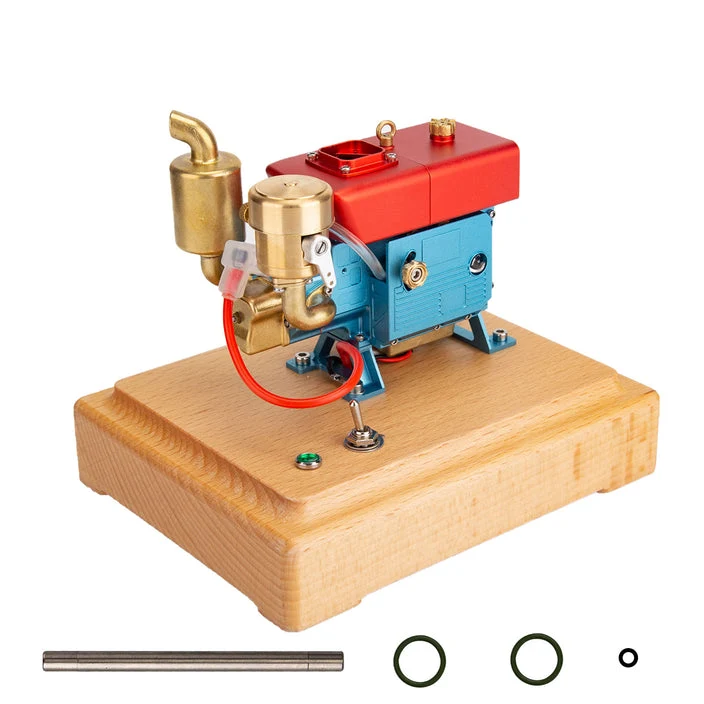

外観は往年の定置式ディーゼルエンジンを思わせますが、燃料方式はガソリン式です。青い冷却タンクと赤いシリンダーヘッド、露出したフライホイールを組み合わせた姿は、機械模型として飾っても見応えがあります。
L100の特徴
- 3.5cc単気筒4ストローク：小型ながら、実際の燃焼工程を備えた実動模型です。
- 蒸発冷却方式：シリンダー周囲の冷却水が熱を受けて蒸発する、簡潔な冷却構造を採用しています。
- 長行程設計：16.6mmのボアに対して17mmのストロークを持ち、低速域での粘りを重視した構成です。
- ダブルバランサー：単気筒エンジン特有の振動を抑え、安定した運転を支えます。

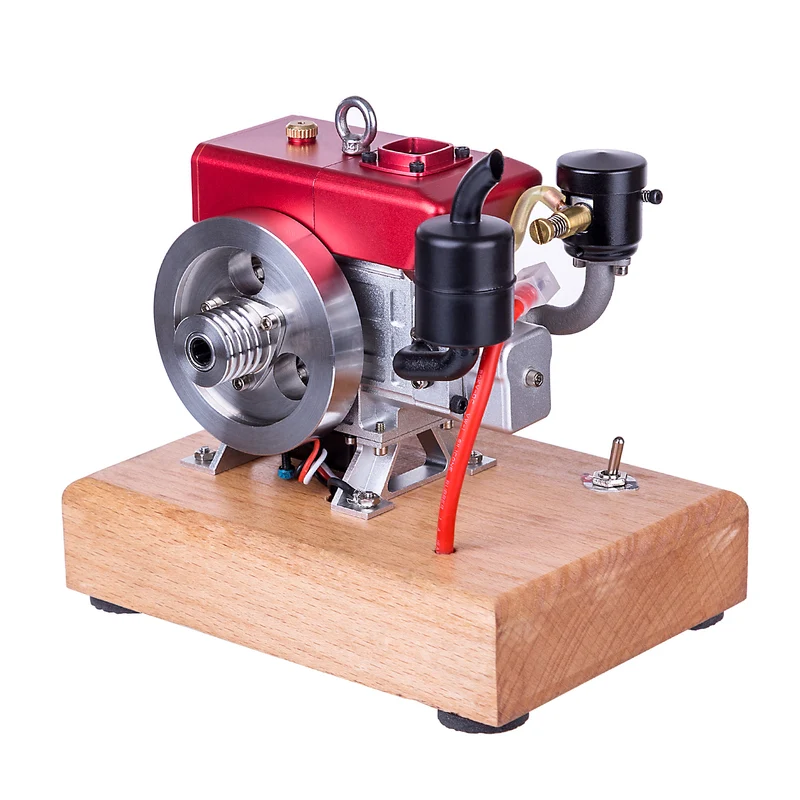

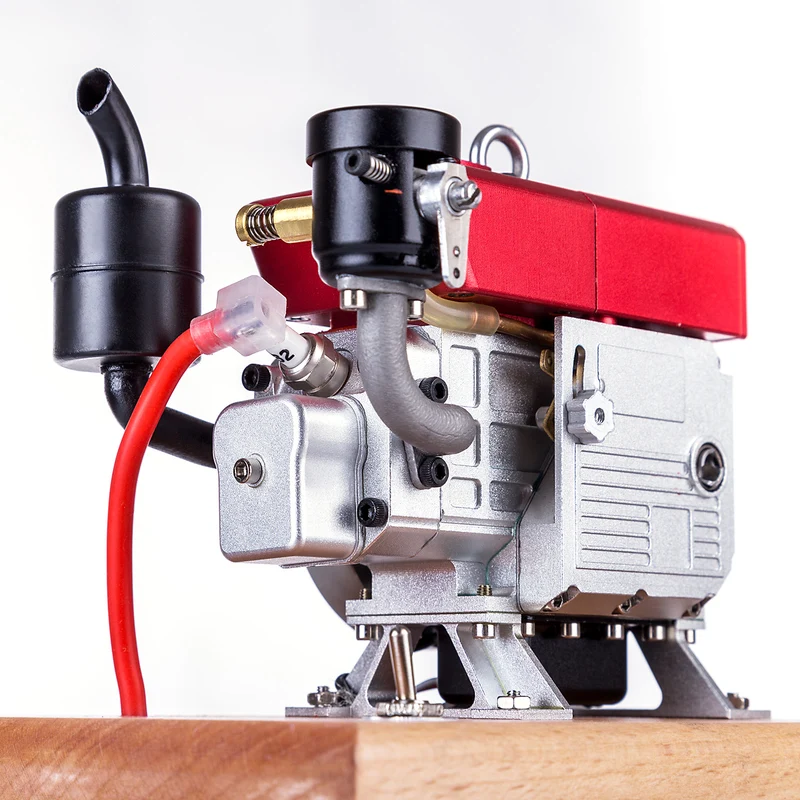

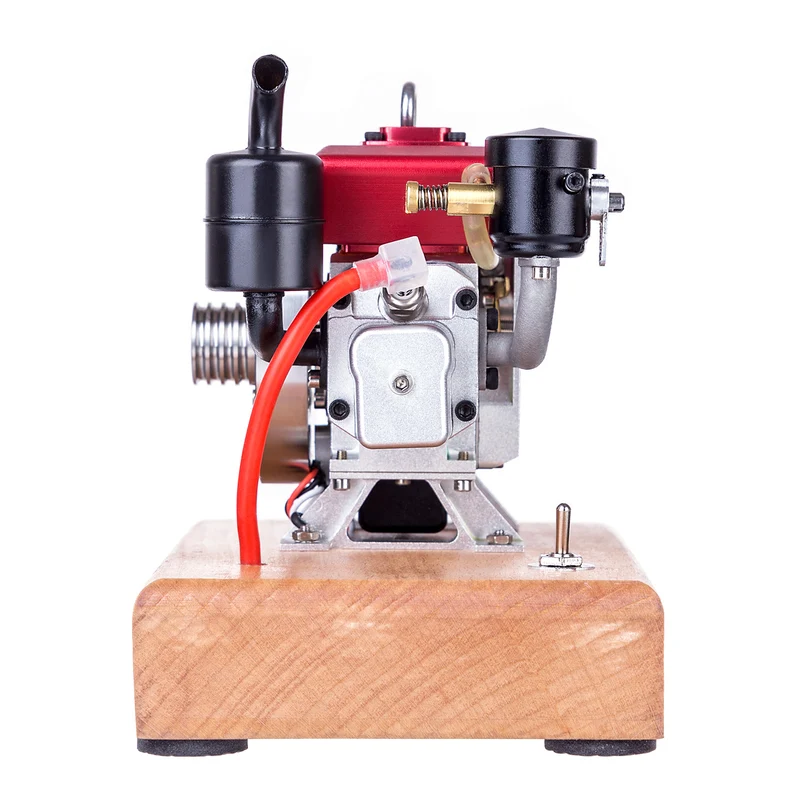

- 回転数調整：調整式キャブレターにより、約1,500～8,000rpmの範囲で運転できます。

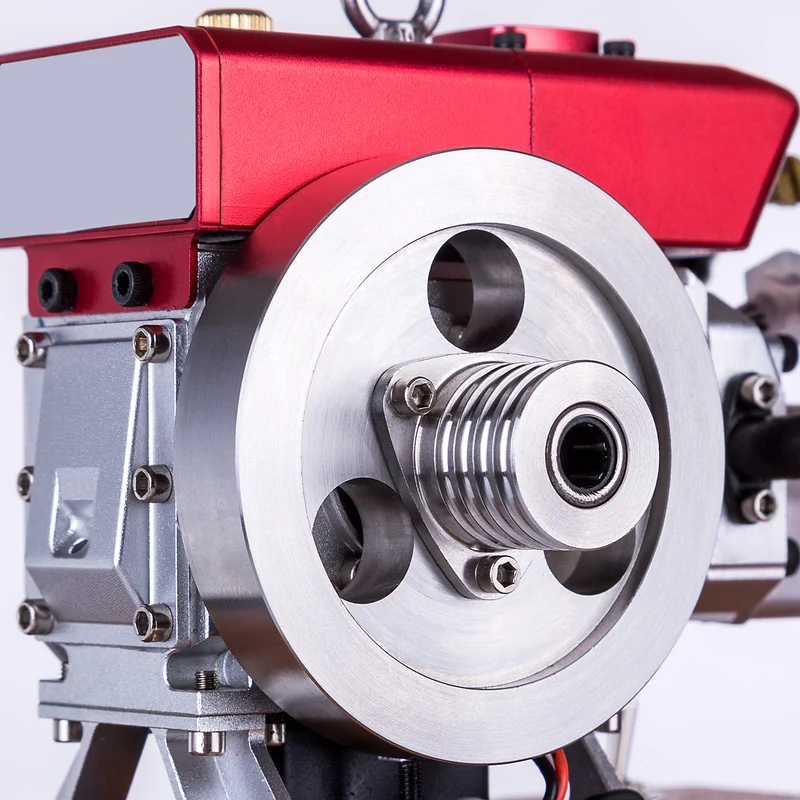

- ベルトプーリー出力：外部機構との連結や、回転運動の実演に利用できます。
- 調整式トリガーセンサー：卓上でのアイドリングから負荷をかけた運転まで、用途に合わせて調整できます。

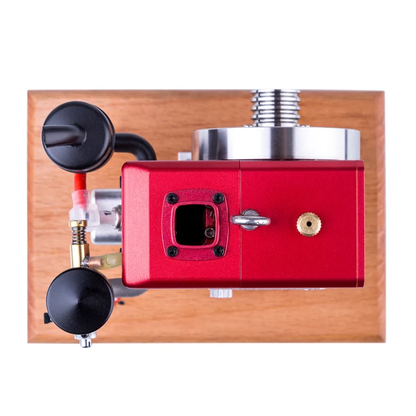

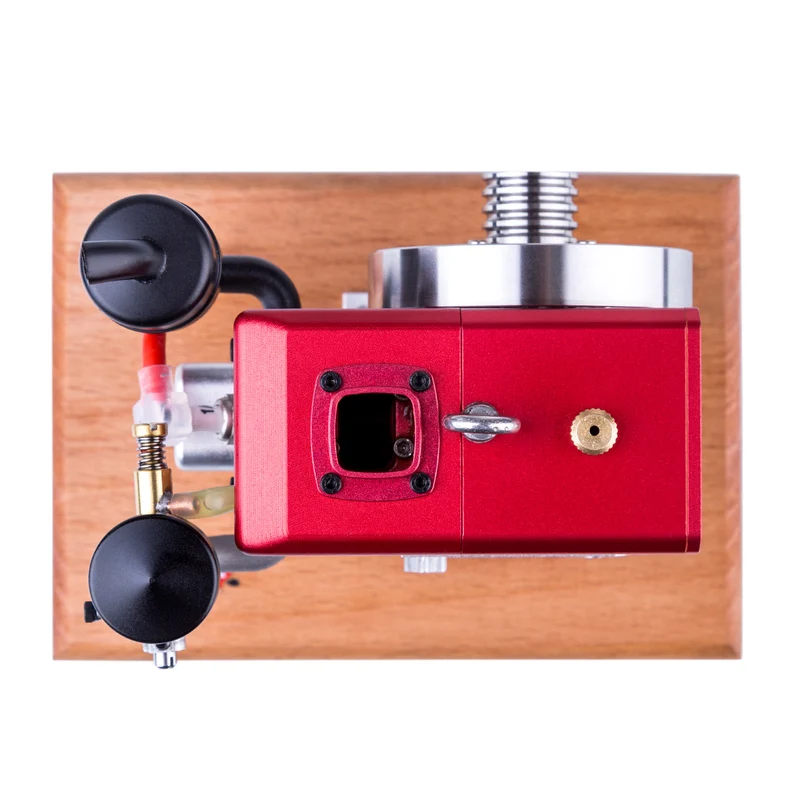

蒸発冷却の仕組みを目で確認
一般的なラジエーター循環式とは異なり、L100は冷却タンク内の水が熱を受け、その一部が蒸発することでシリンダーを冷やします。構成部品が少なく、古典的な定置式エンジンの冷却原理を理解しやすい方式です。運転中は水量と温度をこまめに確認し、空焚きにならないよう管理してください。
始動と運転

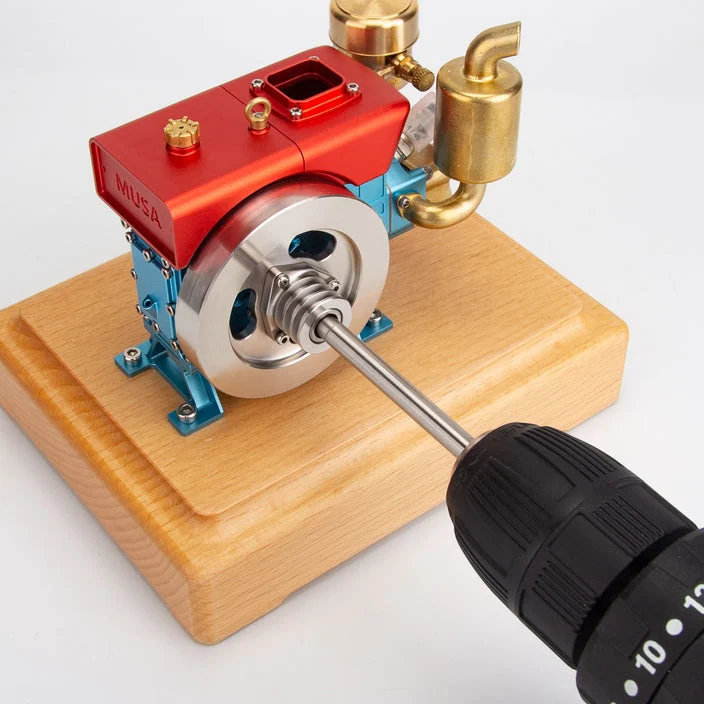

始動は電動ドリルなどの外力、または手動スターターを使用します。燃料、潤滑油、点火用電源、始動器具は、選択したセット内容に応じて別途準備が必要です。運転前には固定ねじ、潤滑、冷却水、点火配線、燃料配管を点検してください。
仕様
| ブランド / 型式 | CISON L100 |
|---|---|
| エンジン形式 | 単気筒・4ストローク |
| 排気量 | 3.5cc |
| ボア | 16.60mm |
| ストローク | 17.00mm |
| 回転数 | 約1,500～8,000rpm |
| 冷却方式 | 蒸発冷却式 |
| 始動方式 | 電動ドリルなどによる外力始動 / 手動始動 |
| 燃料 | ガソリンまたはメーカー指定燃料（少量の潤滑油を混合） |
| 主な材質 | アルミニウム合金、銅、鋼 |
| エンジン寸法 | 約94 × 83 × 56mm |
| ベース寸法 | 約100 × 122 × 22mm |
| 製品重量 | 約800g |
| 梱包寸法 | 約200 × 200 × 150mm |
| 梱包重量 | 約1,200g |
| 推奨年齢 | 14歳以上（成人の監督を推奨） |

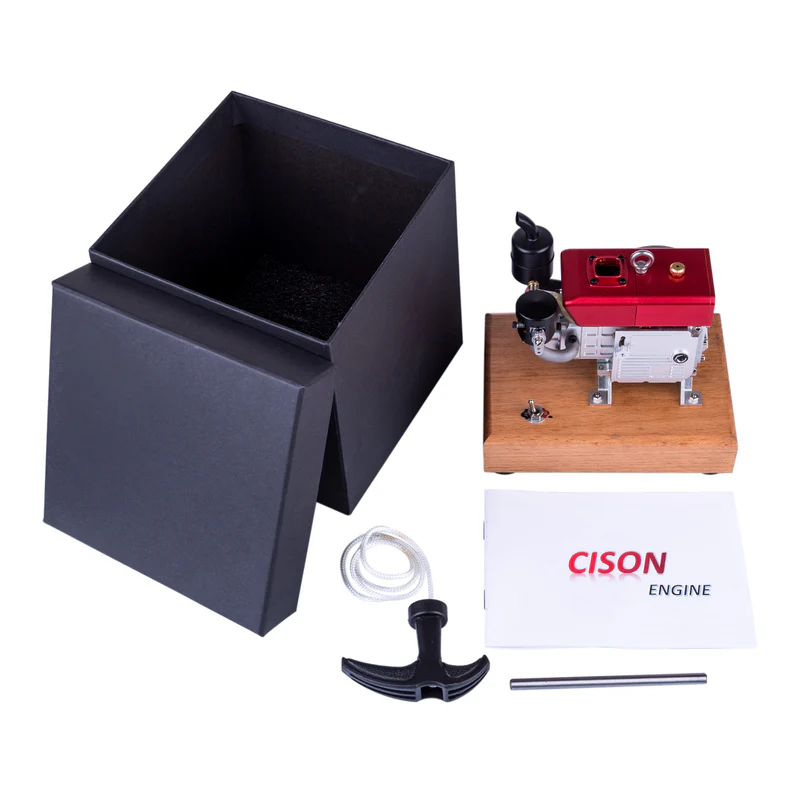

セット内容
- CISON L100 エンジン本体 × 1
- 取扱説明書 × 1
※燃料、潤滑油、冷却水、点火用電源、電動ドリルなどの始動器具は、商品画像または選択肢に明記がない限り付属しません。
ご購入前の注意
- 本製品は燃料を使用する実動模型です。玩具ではありません。
- 必ず屋外の十分に換気された場所で、水平かつ安定した台に固定して運転してください。
- 回転部、高温部、蒸気、排気、燃料に手や衣服を近づけないでください。
- 燃料の種類、潤滑油の混合量、点火電圧は、付属説明書の指定を優先してください。
- 参照元では生産終了品として案内されています。在庫限りとなる場合があります。
よくある質問 / FAQ
CISON L100は実際に動くエンジンですか？
はい。排気量3.5ccの単気筒4ストローク機構を備え、指定燃料、潤滑、冷却水、点火用電源を正しく準備することで実際に始動できるエンジン模型です。
組立キットですか？
基本仕様は組み上がったエンジン本体です。ただし、燃料配管、点火装置、冷却水、始動器具などの接続と運転前調整が必要です。
どのような燃料を使用しますか？
メーカー指定のガソリン系燃料に少量の潤滑油を混合して使用します。燃料の種類と混合量は、必ず現物の取扱説明書に従ってください。
蒸発冷却とはどのような方式ですか？
シリンダー周囲の冷却水が熱を受け、その一部が蒸発することで熱を逃がす方式です。循環式ラジエーターとは異なり、運転中は冷却水の残量をこまめに確認します。
回転数はどのくらいですか？
公表回転域は約1,500～8,000rpmです。実際の回転数は燃料、調整、負荷、気温、慣らし運転の状態によって変わります。
どのように始動しますか？
電動ドリルなどで外力を加える方法、または手動スターターで始動します。始動器具が付属するかどうかは、選択したセット内容をご確認ください。
ダブルバランサーにはどのような役割がありますか？
単気筒エンジンで発生しやすい往復運動による振動を抑え、卓上での安定した運転を助けます。
ベルトプーリーから動力を取り出せますか？
はい。側面のプーリーを使って回転を外部機構へ伝えられます。ただし、負荷装置の芯出し、張力、回転方向、安全カバーは使用者側で適切に設計してください。
初心者でも運転できますか？
構造は比較的分かりやすいモデルですが、燃料、点火、高温部、回転部を扱います。内燃機関模型の経験者、または経験者の指導を受けられる方に適しています。
運転時に注意することはありますか？
屋外の換気された場所で本体を確実に固定し、保護具を着用してください。始動前に冷却水、潤滑、燃料漏れ、点火配線、ねじの緩みを確認し、回転部と高温部に触れないでください。
