模型用ガソリンエンジン CDI高圧パルスイグナイター｜15～20kV・6～12V
模型用ガソリンエンジン CDI高圧パルスイグナイター｜15～20kV・6～12V
チェックアウト時にさらに割引を受ける
通常価格
¥4,188 JPY
通常価格
セール価格
¥4,188 JPY
税込。
配送料はチェックアウト時に計算されます。
20個の在庫
数量
受取状況を読み込めませんでした
ご購入前の確認・ご相談を承ります。 グロー燃料、点火用品、セット内容、RCへの搭載条件は info@bldb.jp へお問い合わせください。未開封・未使用品は商品到着後30日以内の返品申請、製品保証は90日です。

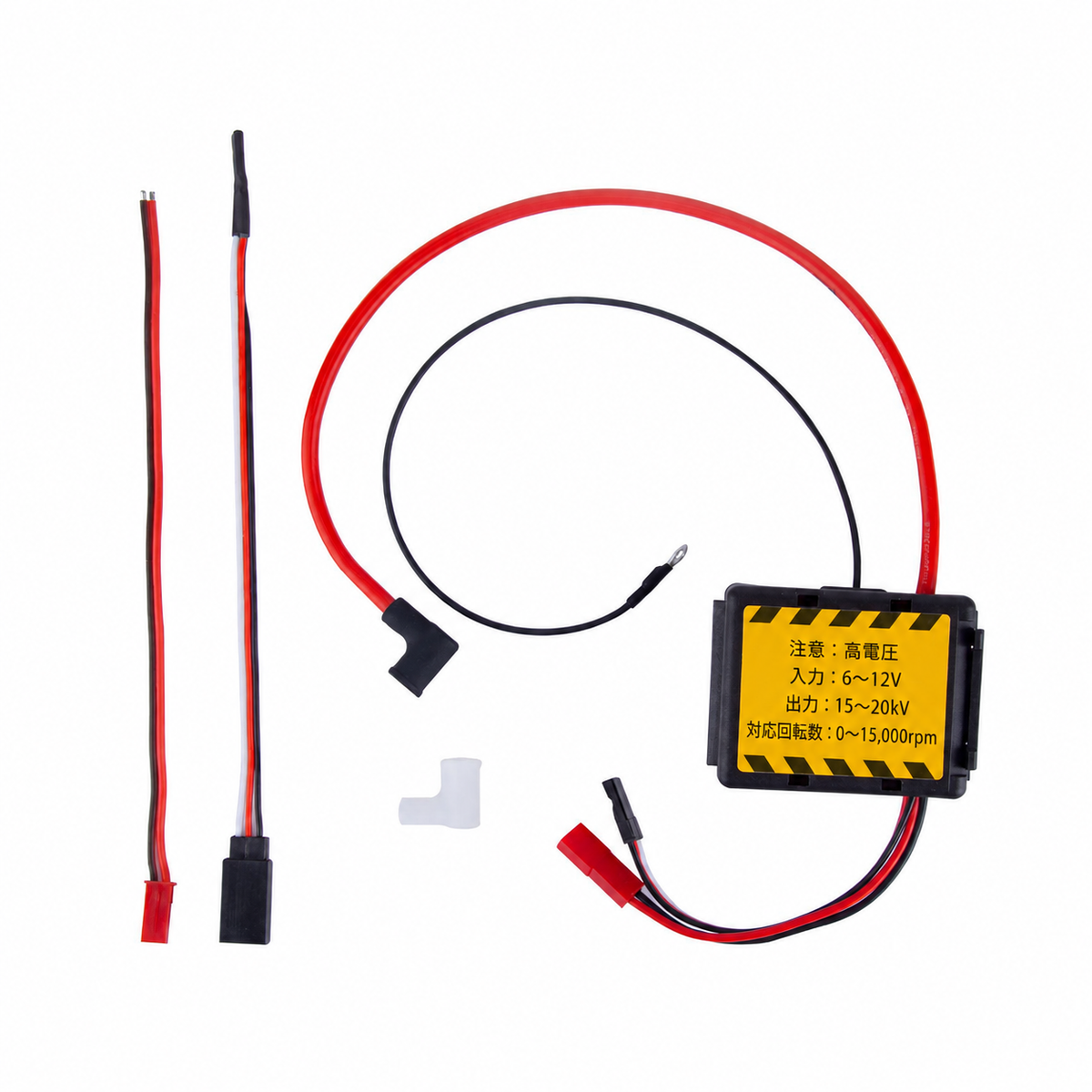

模型用ガソリンエンジンの点火に使用するCDI高圧パルスイグナイターです。単気筒ガソリンエンジンと、ディストリビューターを使用する多気筒ガソリンエンジンに対応します。
特長
- 入力電圧6～12V、出力電圧15～20kV
- 最高15,000rpmまで対応
- JSTコネクターを採用
仕様
| 材質 | ABS、電子部品 |
|---|---|
| 入力電圧 | 6～12V |
| 出力電圧 | 15～20kV |
| 対応回転数 | 0～15,000rpm |
| コネクター | JST |
| 本体寸法 | 約54 × 43 × 26mm |
| 本体重量 | 約50g |
セット内容
- CDIイグナイター × 1
- プラグキャップ × 2
- 電源ケーブル × 1
- ホールセンサーケーブル × 1
ご購入前の確認
JSTコネクター付きのバッテリー電源が別途必要です。エンジン側の点火配線は使用する模型に合わせて接続してください。高電圧を発生する部品のため、通電中は端子や点火部に触れないでください。
TOYAN FS-L200 SERIES｜7.0cc INLINE TWIN
2気筒の鼓動を、
自分の手で組み上げる。
実際に始動できる、7.0cc直列2気筒・4ストロークエンジンの組立キット。共通のエンジン外観をベースに、ガソリン仕様とニトロ仕様から選べます。
- 直列2気筒
- 4ストローク SOHC
- 7.0cc
- 空冷式
- 最高16,000rpm
- 対象年齢16歳以上
A WORKING MINIATURE ENGINE
眺める模型ではなく、構造を組み、始動するエンジン。
ピストン、コンロッド、クランクシャフト、カム、バルブ機構。各部品を順番に組み上げることで、4ストローク直列2気筒の動きを立体的に理解できます。
完成後は実際に始動
指定の燃料、点火装置、始動用電源などを用意すれば、小型内燃機関として運転できます。
展示から応用まで
運転台での展示に加え、条件を満たせばRCモデルなどの動力源としても検討できます。
BUILD THE MECHANISM
部品から組むから、動きの理由が分かる。
完成品の外観だけでは見えない内部機構を、手を動かしながら確かめられます。組立説明書に沿って各部の向き、かみ合わせ、回転の滑らかさを確認し、ひとつのエンジンへ仕上げます。
- 金属部品を中心とした本格的な組立キット
- SOHCバルブ機構と4ストロークサイクルを観察
- 付属の基本工具と説明書で組立工程を進行
- 完成後の調整とメンテナンスまで楽しめる構成
COMPACT ENGINEERING
手のひらに収まる、7.0ccの実機構造。
ボア16.6mm、ストローク17.0mmのシリンダーを2基配置。コンパクトな本体に、吸排気、点火、潤滑、始動に必要な機構をまとめています。
- 排気量：7.0cc（3.5cc × 2気筒）
- 最高回転数：16,000rpm
- 最高出力：0.6PS（メーカー公称値）
- 空冷式で冷却装置を簡素化
CHOOSE YOUR FUEL SYSTEM
外観は共通。燃料・点火・始動構成が異なります。
FS-L200シリーズは共通のエンジン外観と基本機構を持ちますが、ガソリン仕様とニトロ仕様では使用燃料や周辺機器が異なります。購入した仕様に対応する部品と説明書を使用してください。
FS-L200GC｜ガソリン仕様
CDI点火を採用するガソリン仕様。92または95オクタンのガソリンを使用し、電動スターターで始動します。
- 燃料
- 92／95オクタンのガソリン
- 点火
- CDI点火
- 始動電源
- 6〜12V、2S〜3Sリチウムバッテリー
- スパークプラグ
- ME-8、1/4-32
- 本体重量
- 約850g
FS-L200AC／ST-NF2｜ニトロ仕様
グロープラグ用ニトロ燃料を使用する仕様。480型ブラシモーターによる電動始動を採用しています。
- 燃料
- ニトロ含有量20〜25％の模型用燃料
- 点火
- グロープラグ方式
- 始動電源
- 7.4V、2Sリチウムバッテリー
- スターター
- 480型ブラシモーター
- 本体重量
- 約800g
重要：ガソリン仕様とニトロ仕様では、燃料、点火部品、始動条件を共用できません。商品選択欄で仕様を確認し、必ず該当モデルの最新版説明書に従ってください。
COMMON SPECIFICATIONS
共通仕様
下表は両仕様に共通する基本設計です。燃料・点火・重量は選択した仕様により異なります。
| ブランド | TOYAN |
|---|---|
| シリーズ | FS-L200 |
| 製品形態 | 組立キット |
| エンジン形式 | 直列2気筒・4ストローク・SOHC |
| 排気量 | 7.0cc（3.5cc × 2気筒） |
| ボア | 16.6mm |
| ストローク | 17.0mm |
| 回転数 | 最大16,000rpm |
| 最高出力 | 0.6PS（メーカー公称値） |
| 冷却方式 | 空冷式 |
| 潤滑 | 燃料混合潤滑／グリース（仕様・箇所により異なる） |
| 始動方式 | 電動スターター |
| 本体サイズ | 約11.2 × 9 × 9.2cm |
| 対象年齢 | 16歳以上 |
PACKAGE & STARTING EQUIPMENT
セット内容と、始動前に用意するもの。
基本セットに含まれるもの
- エンジン組立部品一式
- 組立用の基本工具
- 組立説明書
別途必要となるもの
- 選択仕様に適合する燃料・潤滑材
- 燃料タンクと燃料チューブ
- 点火関連部品・始動用電源
- 運転台または安全に固定できるベース
※掲載画像にはスターター、運転台、燃料系統などの使用例が含まれます。付属品は選択したセットと製造時期により異なるため、ご注文前に商品選択欄をご確認ください。
COLOR OPTIONS
機械の存在感を引き立てる3色。
カラーや付属構成は販売時期により異なる場合があります。実際に選択できる仕様は商品選択欄を優先してください。
FAQ
よくあるご質問
ガソリン仕様とニトロ仕様は、外観が違いますか？
基本的なエンジン外観と寸法は共通です。ただし、燃料供給、点火、始動に関係する部品や配線は仕様ごとに異なります。
完成後に実際に始動できますか？
はい。選択した仕様に合う燃料、点火装置、スターター、電源などを正しく用意すれば運転できます。始動前に最新版の説明書を確認してください。
初心者でも組み立てられますか？
精密部品の向き、締め付け、潤滑、バルブタイミングなどの確認が必要です。模型エンジンや機械組立の経験がない場合は、経験者の補助を受けながら作業することをおすすめします。
写真の運転台やスターターは付属しますか？
写真には構成例が含まれます。基本キットには含まれない場合があるため、購入するセット名と付属品一覧を必ずご確認ください。
RCモデルに搭載できますか？
応用は可能ですが、搭載スペース、固定方法、冷却、燃料系統、駆動系、防振、安全対策を個別に設計する必要があります。車体へ無加工で装着できることを保証するものではありません。
運転後にメンテナンスは必要ですか？
必要です。燃料を抜き、汚れを清掃し、締結部、潤滑状態、燃料チューブ、点火系統を点検してください。長期保管時は説明書に従って防錆処理を行ってください。
安全に関する重要事項
- 本製品は燃料を使用する実動内燃機関です。玩具ではありません。16歳未満の方は使用しないでください。
- 始動と運転は、火気のない屋外または換気が十分な場所で行ってください。排気ガスを吸い込まないでください。
- 運転中および停止直後は、エンジン本体と排気部が高温になります。回転部にも触れないでください。
- 保護メガネなど適切な保護具を着用し、安定した運転台へ確実に固定してください。
- 燃料、点火、バッテリーの条件は仕様ごとに異なります。異なる仕様の手順を混用しないでください。
- 仕様・付属品は変更される場合があります。販売ページと同梱された最新版説明書の内容を優先してください。
