RETROL R29 4.2cc Vツイン ガソリンエンジン模型｜1/5スケール OHV 4ストローク 空冷式

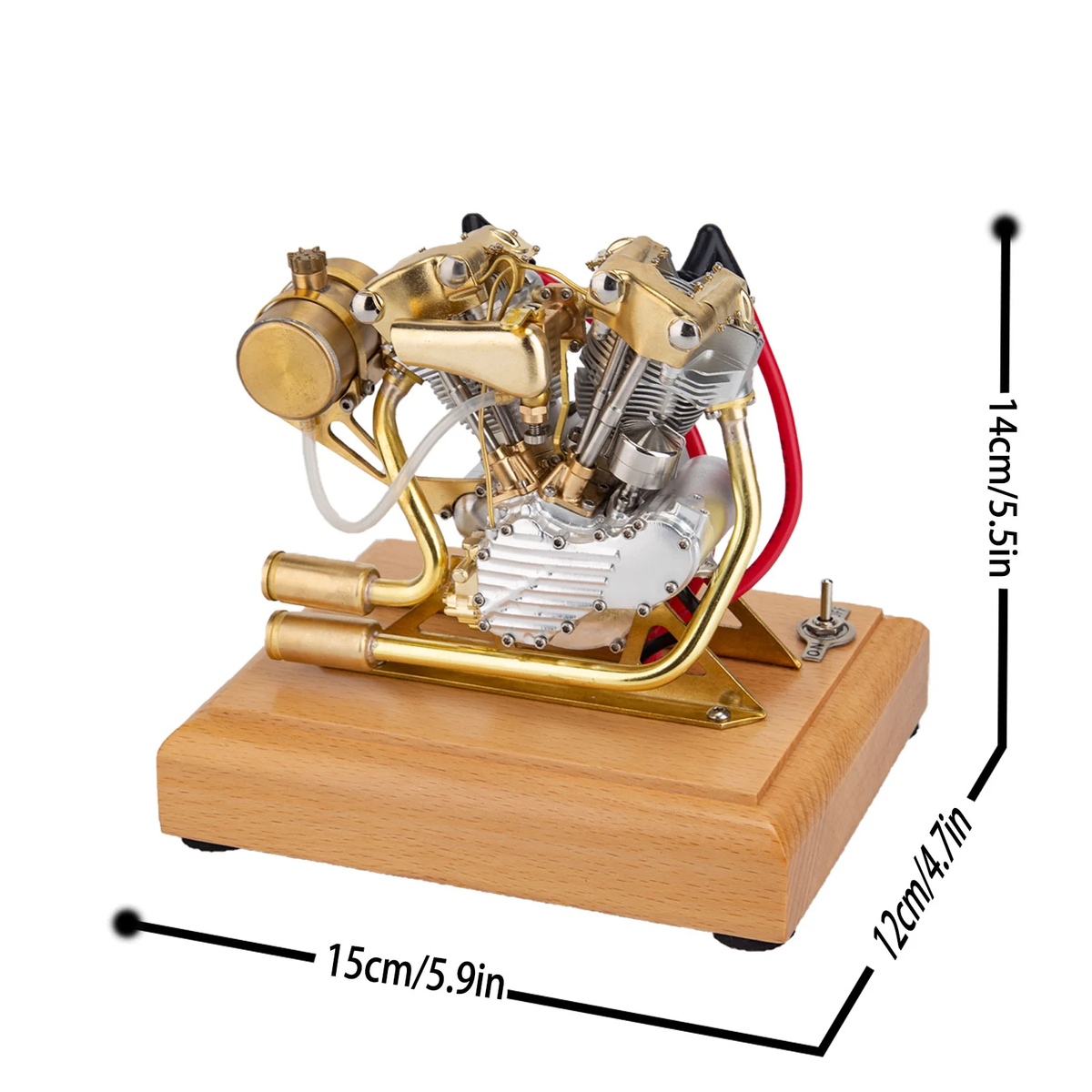

クラシックなVツインを、全長15cmの実動模型へ

RETROL R29は、クラシックなKnuckleheadスタイルのモーターサイクルエンジンを題材にした、1/5スケールの実動ガソリンエンジン模型です。排気量4.2ccの45度V型2気筒、OHV、4ストローク機構を金属製ボディに収めています。

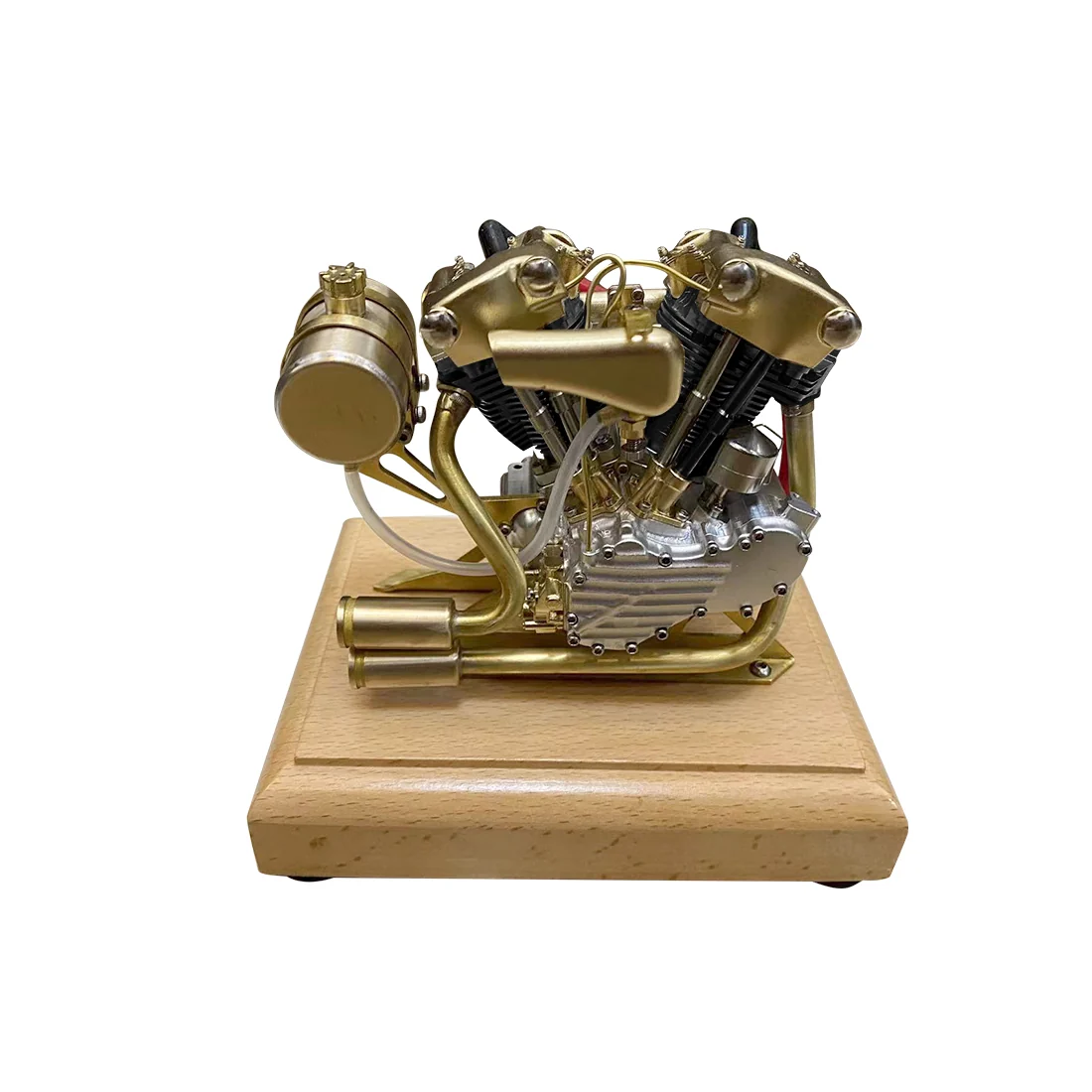

完成状態で届くRTRモデルで、木製ベース、電子点火装置、手動始動具、電動ドリル用始動シャフトを備えています。観賞用の外観模型ではなく、燃料を入れて始動し、2気筒の燃焼とバルブ機構を観察できる小型内燃機関です。

45度VツインとOHVバルブ機構

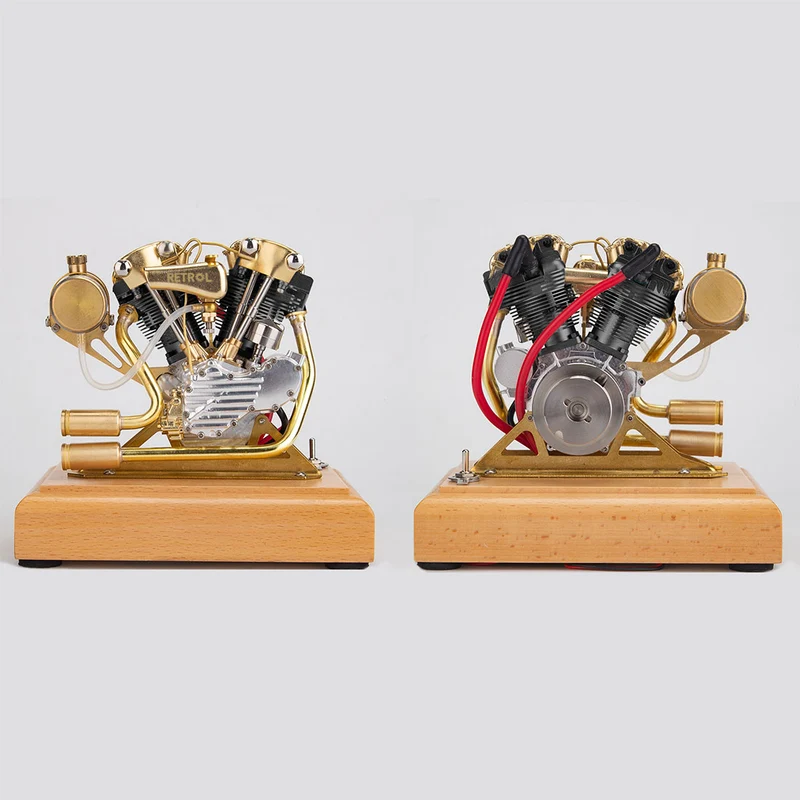

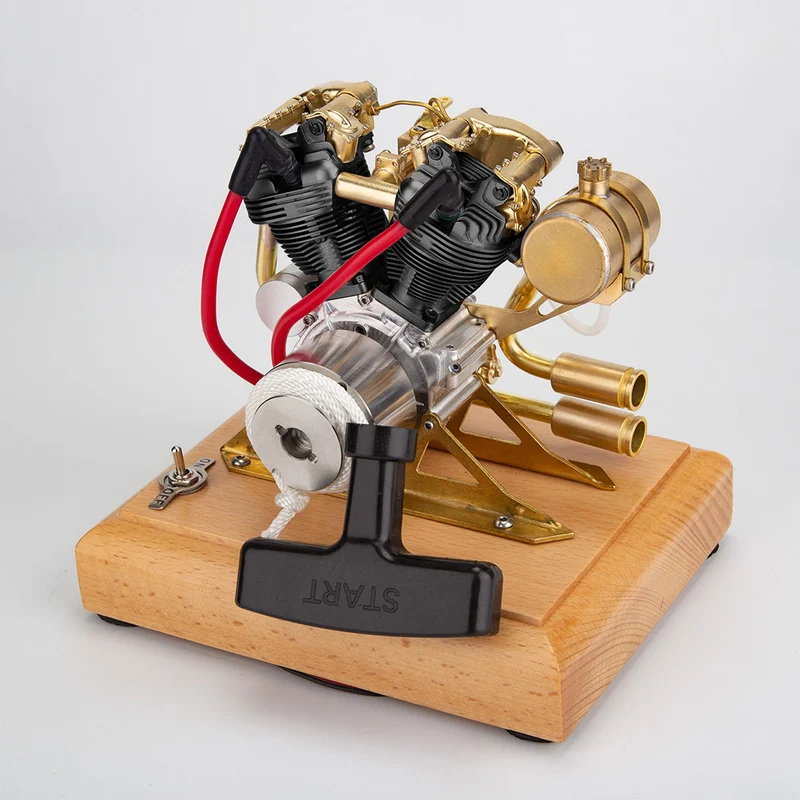

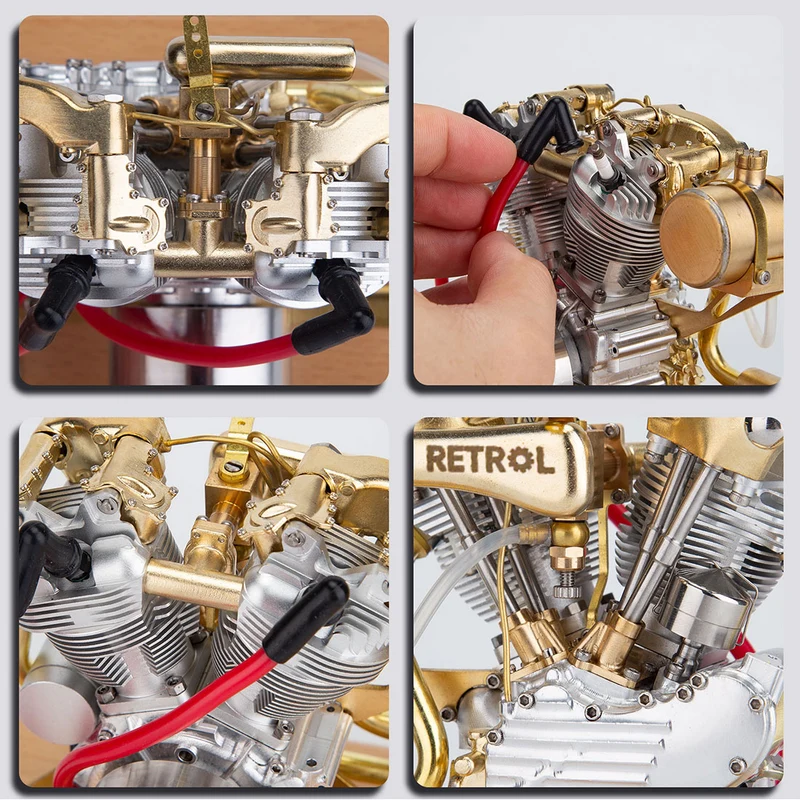

2本のシリンダーを45度のV字に配置し、1本のクランクシャフトを共有します。クランクシャフトの回転はプッシュロッドとロッカーアームを介して吸排気バルブへ伝わります。シリンダーヘッド周辺の機構が外から見えるため、OHVエンジンの動作を追いやすい構成です。

シリンダー径は13mm、ストロークは16mmです。実用回転域の参考値は約2,500〜7,000rpm、参考出力は約0.28psとされています。実際の回転数と出力は、燃料、混合比、点火状態、キャブレター調整、周囲温度によって変わります。

金属の質感を生かしたKnuckleheadスタイル

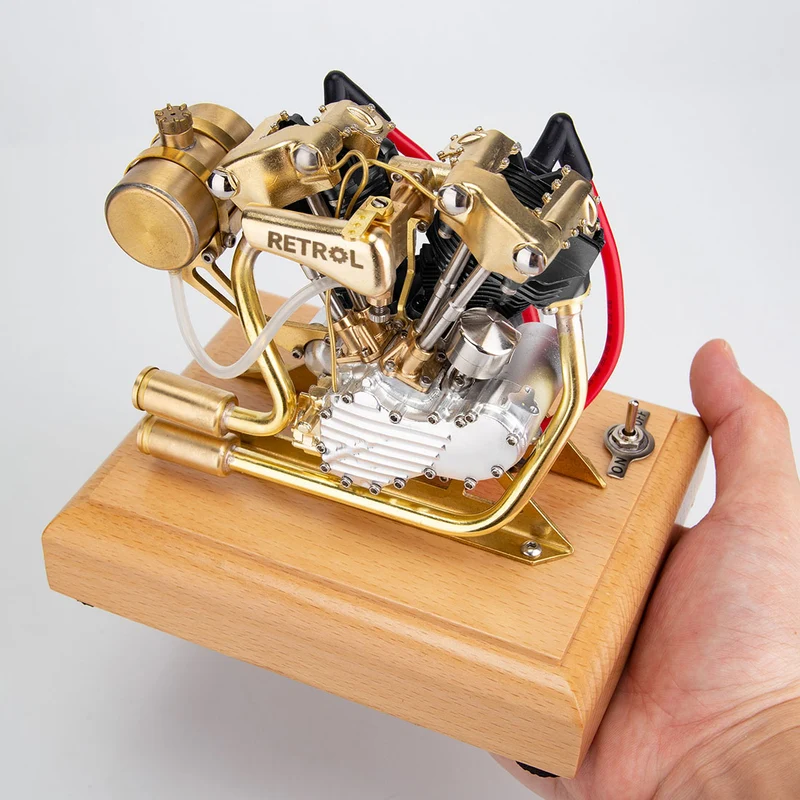

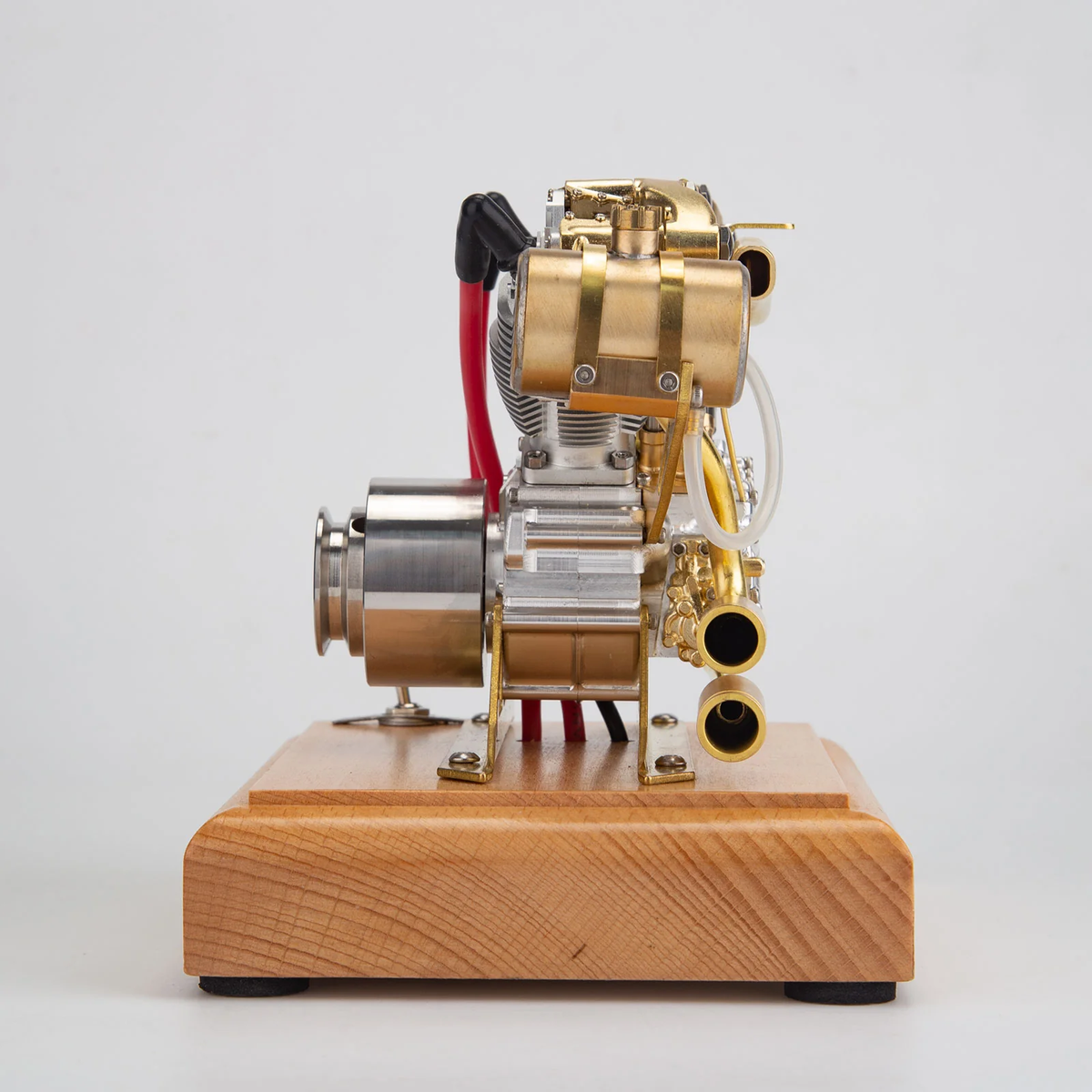

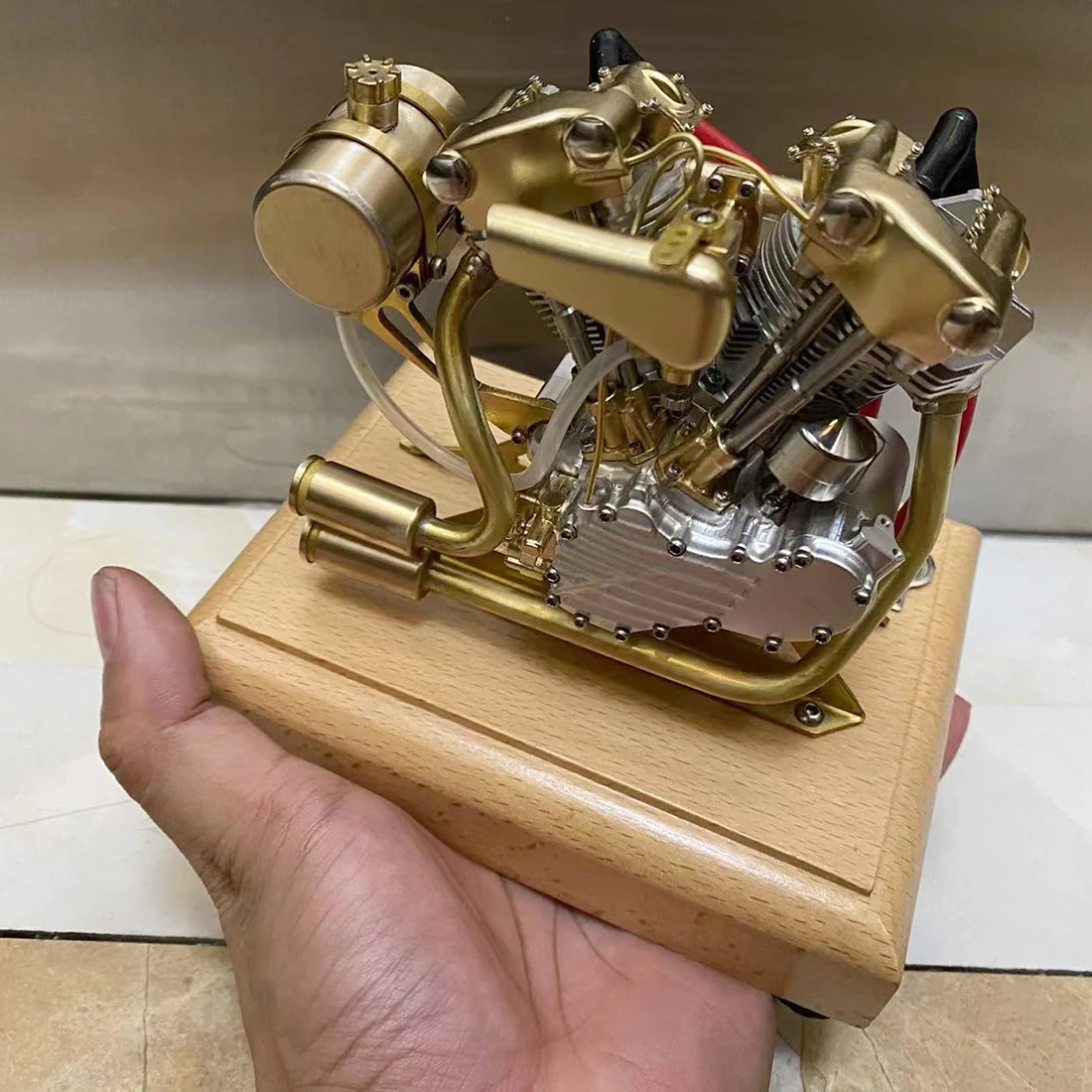

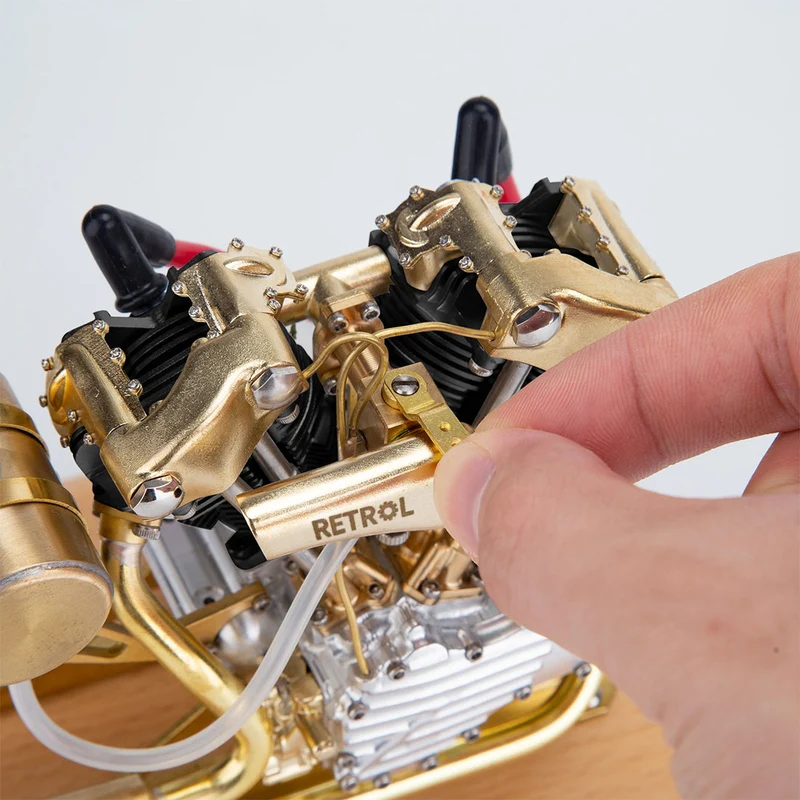

主要外装には真鍮とステンレス鋼を使用しています。左右に張り出したロッカーボックス、露出したプッシュロッド、吸排気管、フライホイールを小型化し、古典的なモーターサイクルエンジンの輪郭を再現しました。カラーはシルバーとブラックから選択できます。

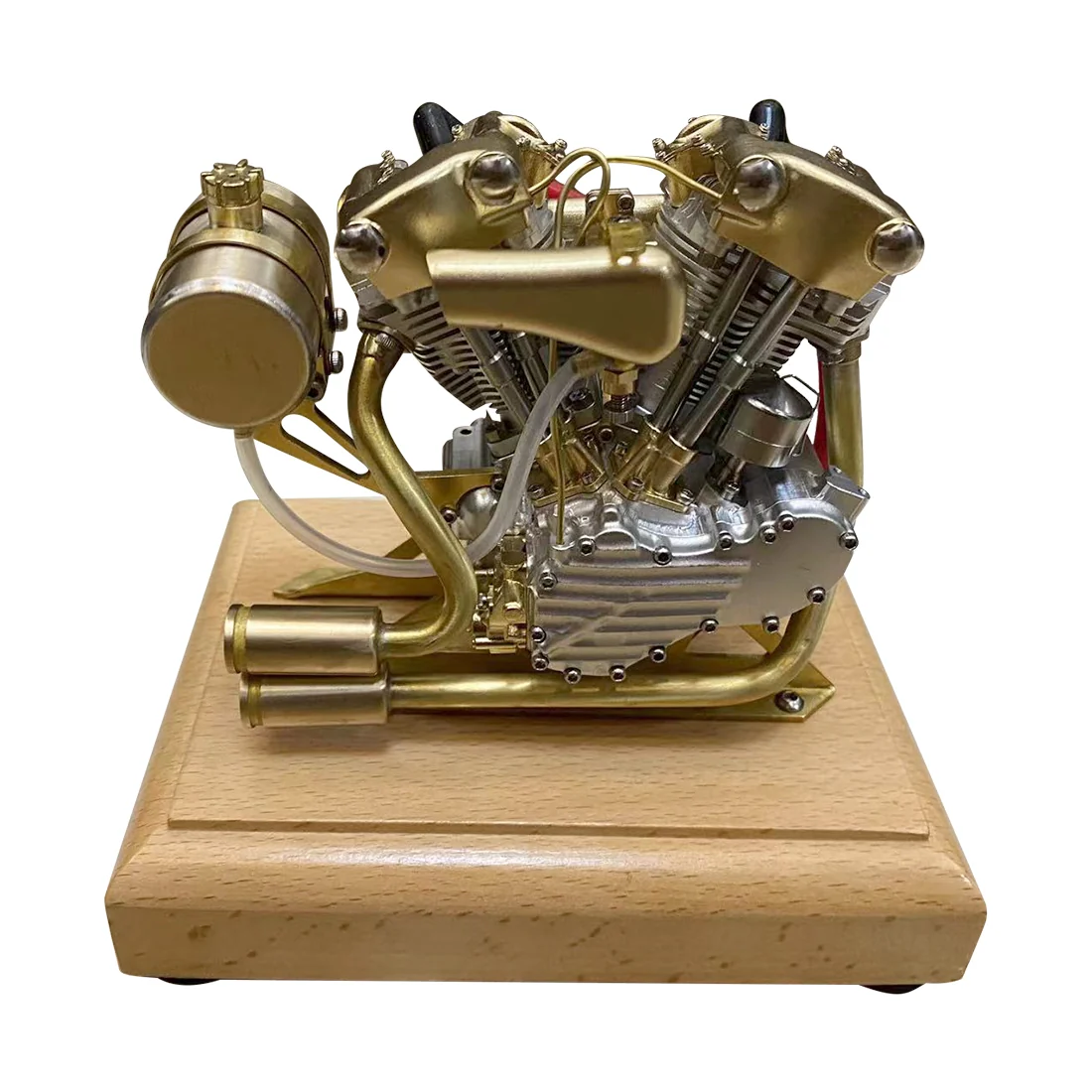

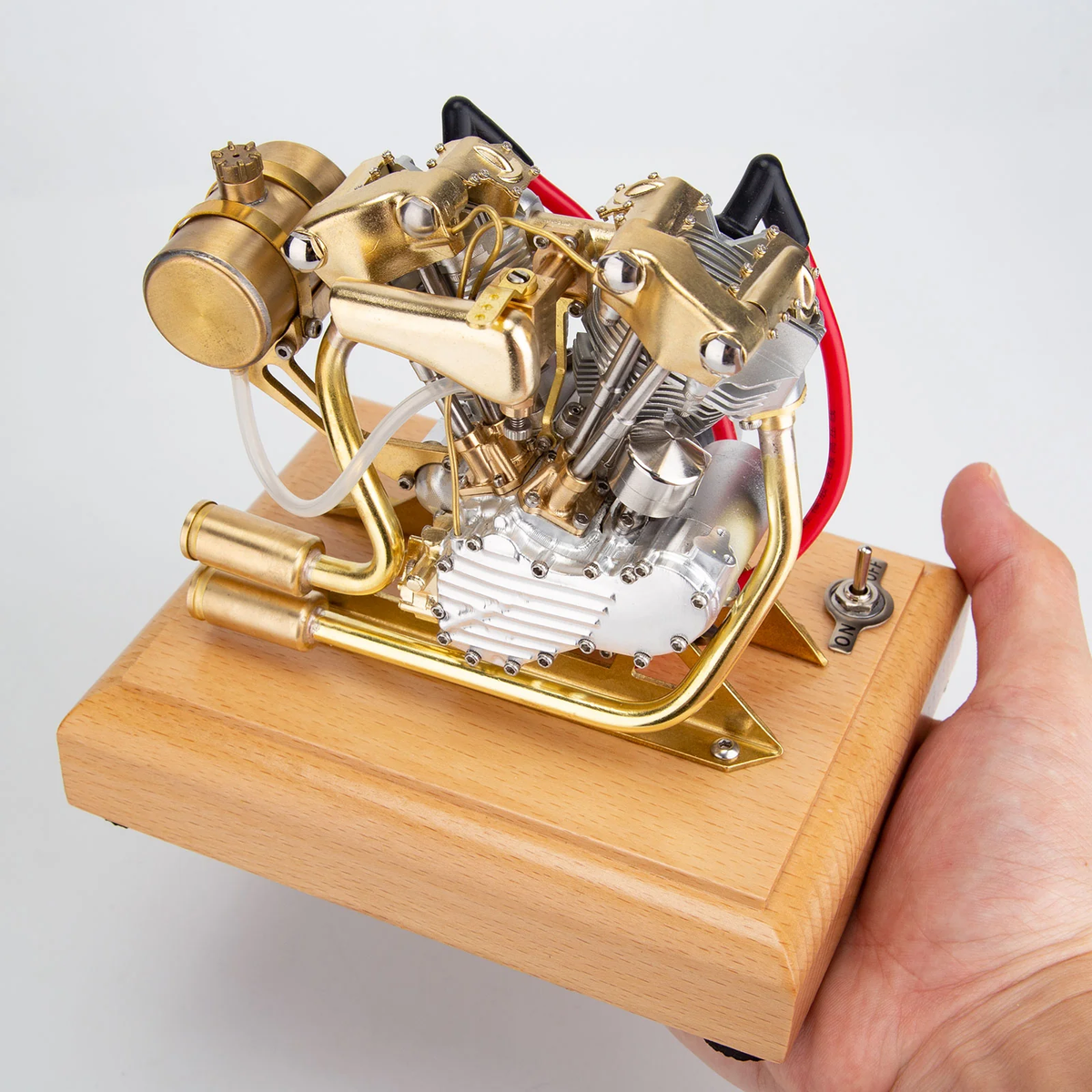

本体は木製ベースに固定され、燃料タンク、点火スイッチ、始動用部品をまとめて設置できます。机上での運転と展示に適した構成ですが、ミニチョッパーや車体は付属しません。

空冷と混合燃料による潤滑

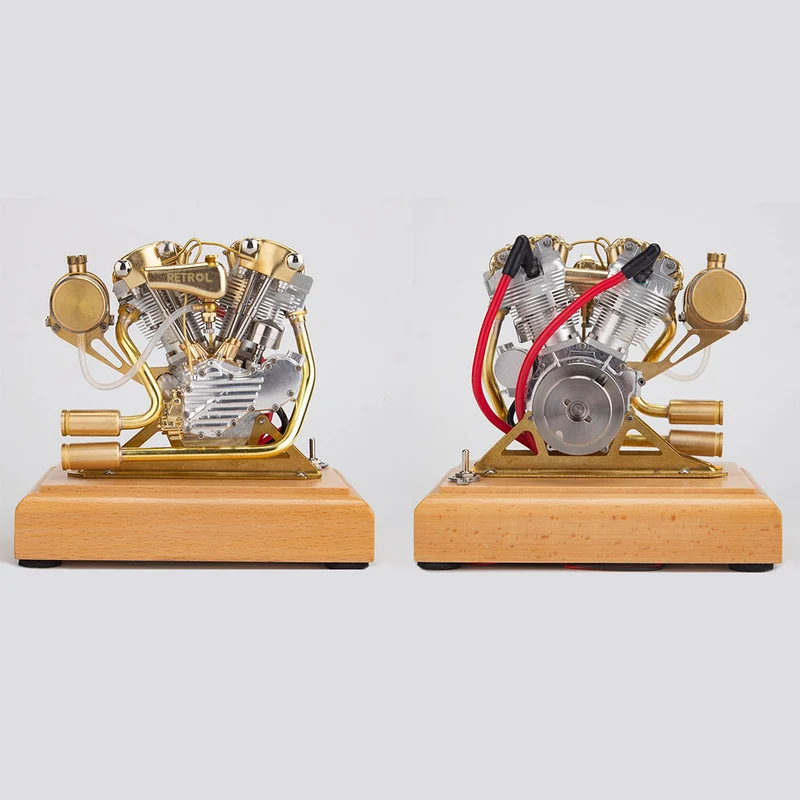

シリンダー周囲のフィンへ空気を当てて熱を逃がす空冷式です。潤滑には95オクタン以上のガソリンと2ストロークオイルを25：1で混合した燃料を使用し、内部では飛沫によって可動部へオイルを供給します。

ガソリンとオイルは正確に計量してください。自動車用4ストロークオイルをクランクケースへ直接入れる方式ではありません。

手動と電動ドリルの2方式で始動

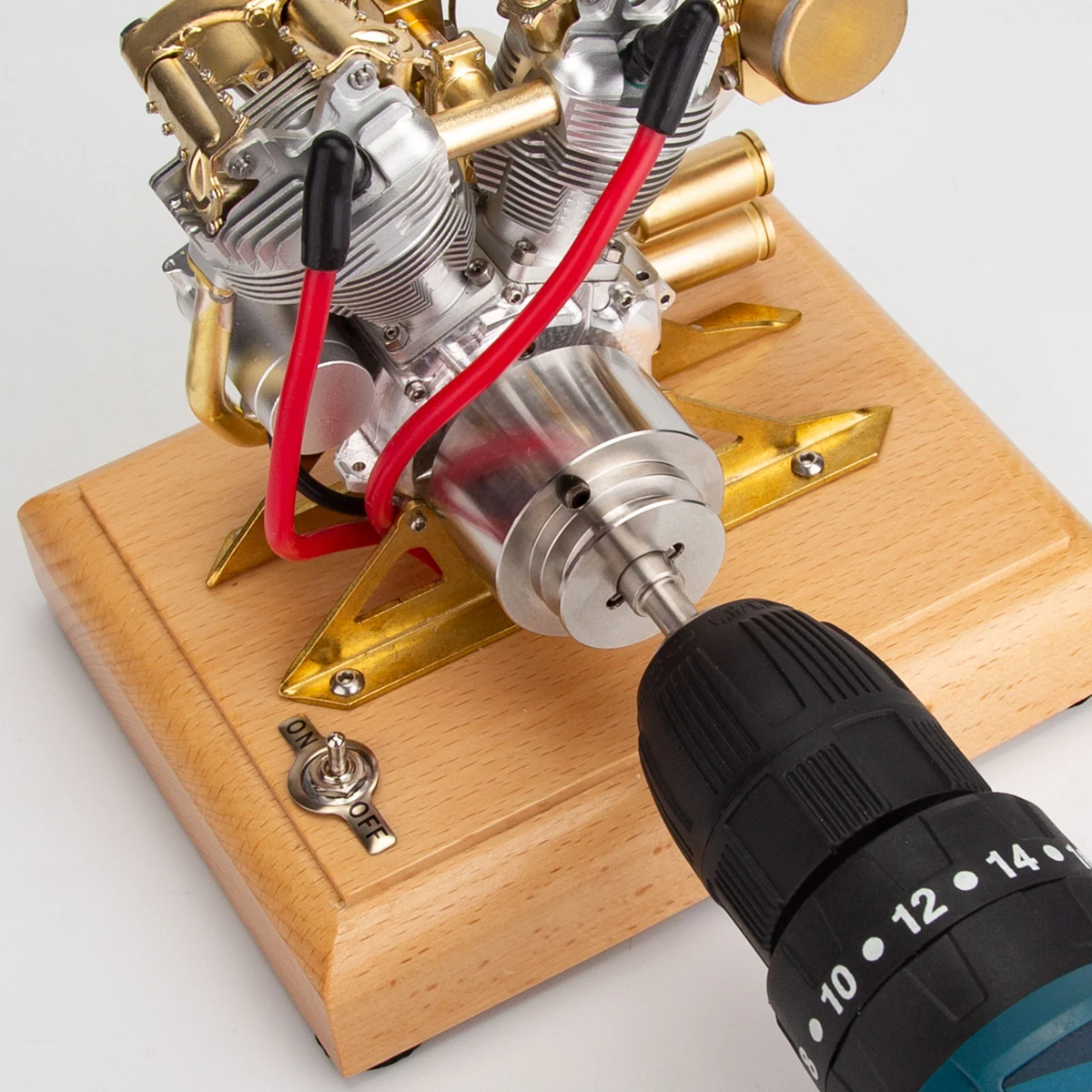

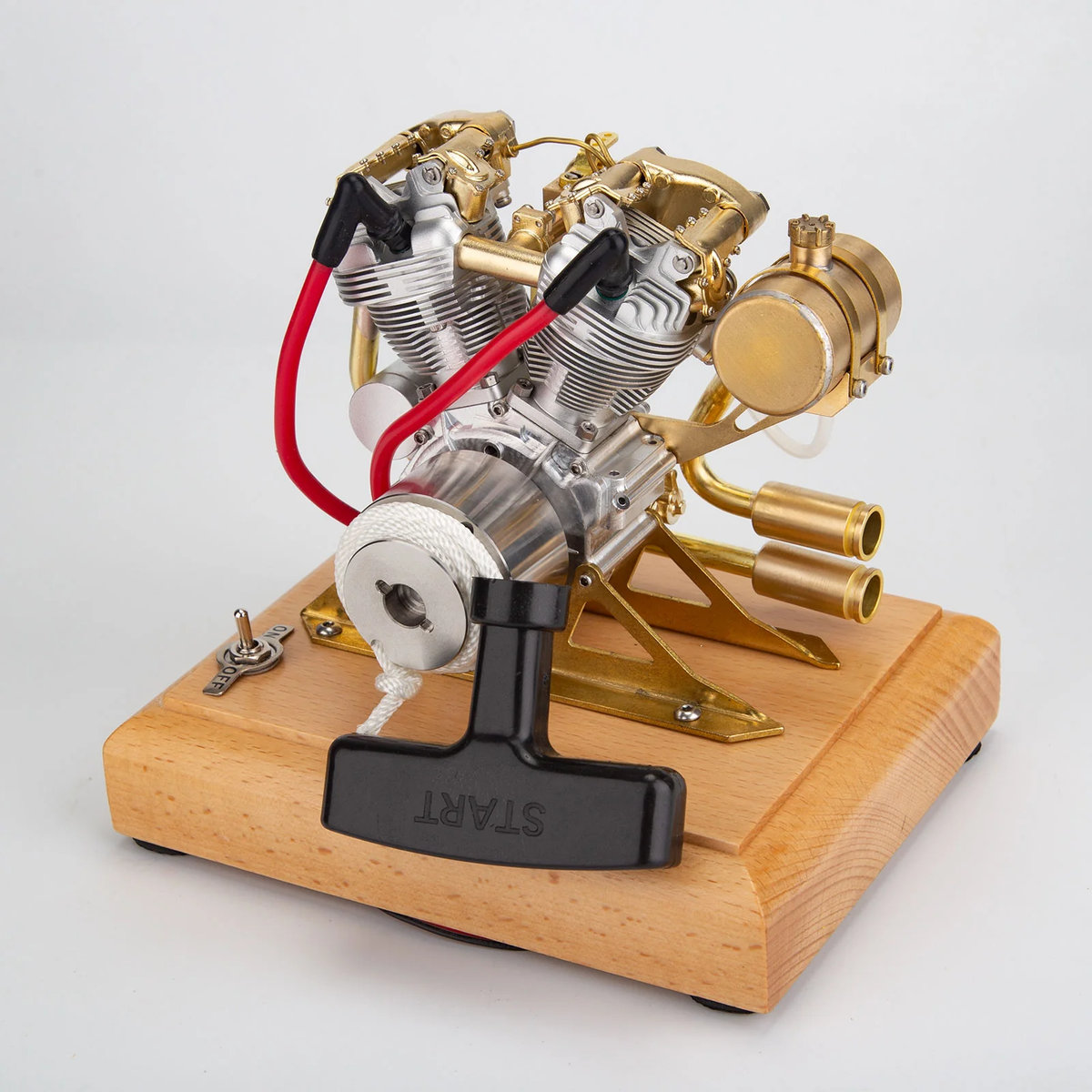

付属のハンドプーラーを使う手動始動と、始動シャフトを電動ドリルへ取り付ける方法に対応します。点火には1/4-32ねじのME8スパークプラグと電子イグナイターを使用します。点火電源は単3形乾電池3本、合計4.5Vです。電池は付属しません。

始動しにくい場合は、点火と圧縮を確認してからキャブレターの燃料ニードルを調整します。販売元の初期目安は、ニードルを軽く締め切った位置から約1/4回転戻す設定です。無理に締め込むとニードルを傷めるため注意してください。

展示、構造観察、カスタム製作

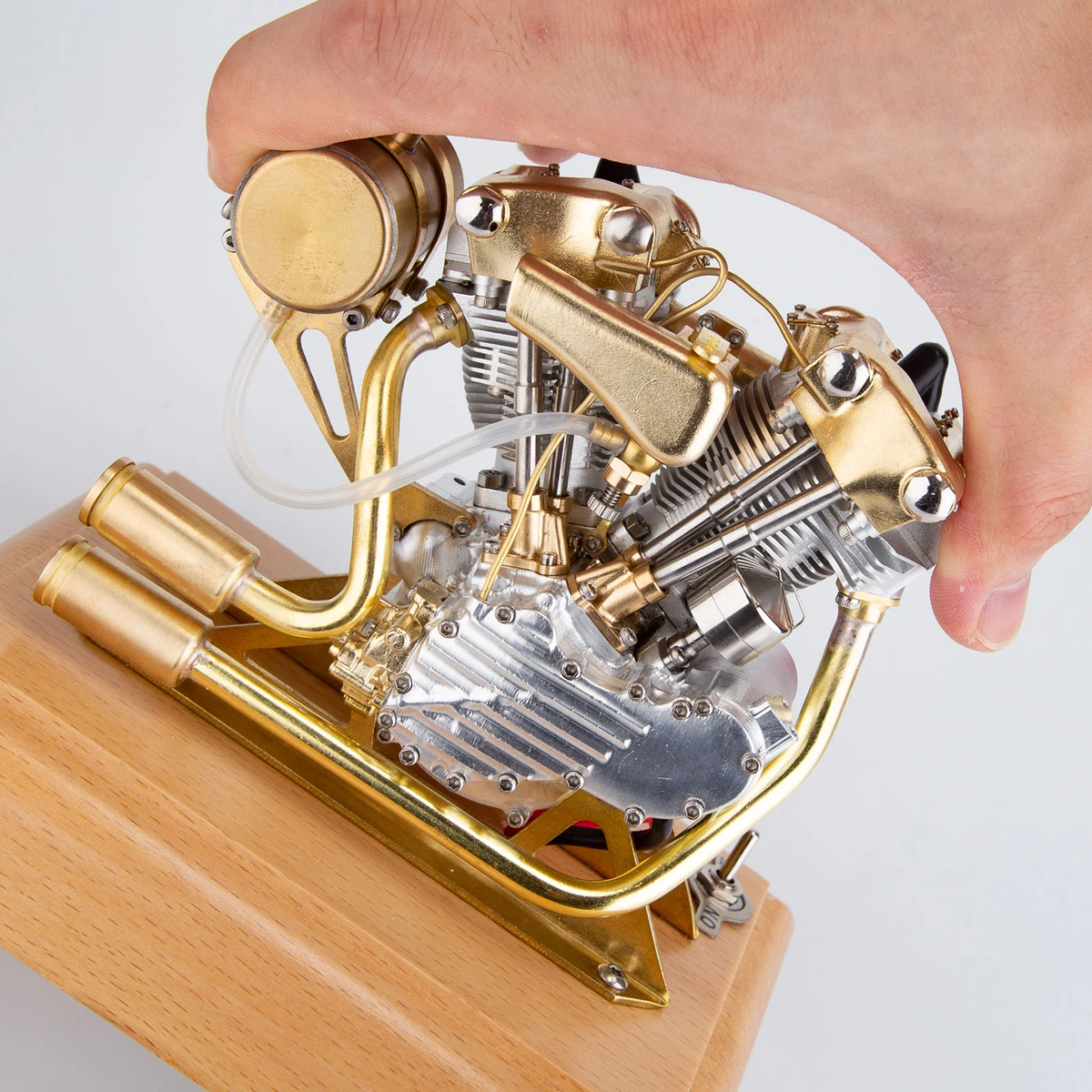

Vツインの燃焼間隔、OHV配気機構、キャブレター、電子点火、フライホイールの働きを実際の運転から確認できます。金属エンジン模型のコレクションや、モーターサイクル機構の教材にも適しています。

ミニチョッパーなどへの搭載を検討する場合は、車体側でマウント、クラッチ、減速比、駆動伝達、燃料タンク、排気、冷却風、安全カバーを設計する必要があります。搭載可能性は車体仕様に左右されるため、汎用のボルトオンエンジンではありません。

主な特長

• 1/5スケールの4.2cc 45度V型2気筒エンジン
• プッシュロッドとロッカーアームを使うOHV 4ストローク機構
• フィン付きシリンダーによる空冷方式
• 真鍮とステンレス鋼を組み合わせた金属ボディ
• 電子イグナイターと1/4-32 ME8スパークプラグ
• 手動始動と電動ドリル始動に対応
• 燃料タンクとスイッチを備えた木製ディスプレイベース
• シルバー／ブラックの2色展開

製品仕様

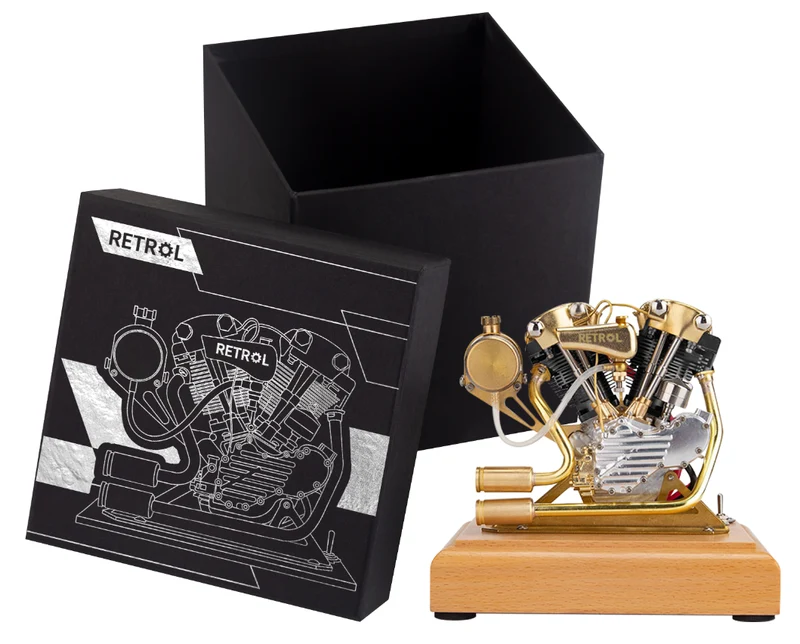

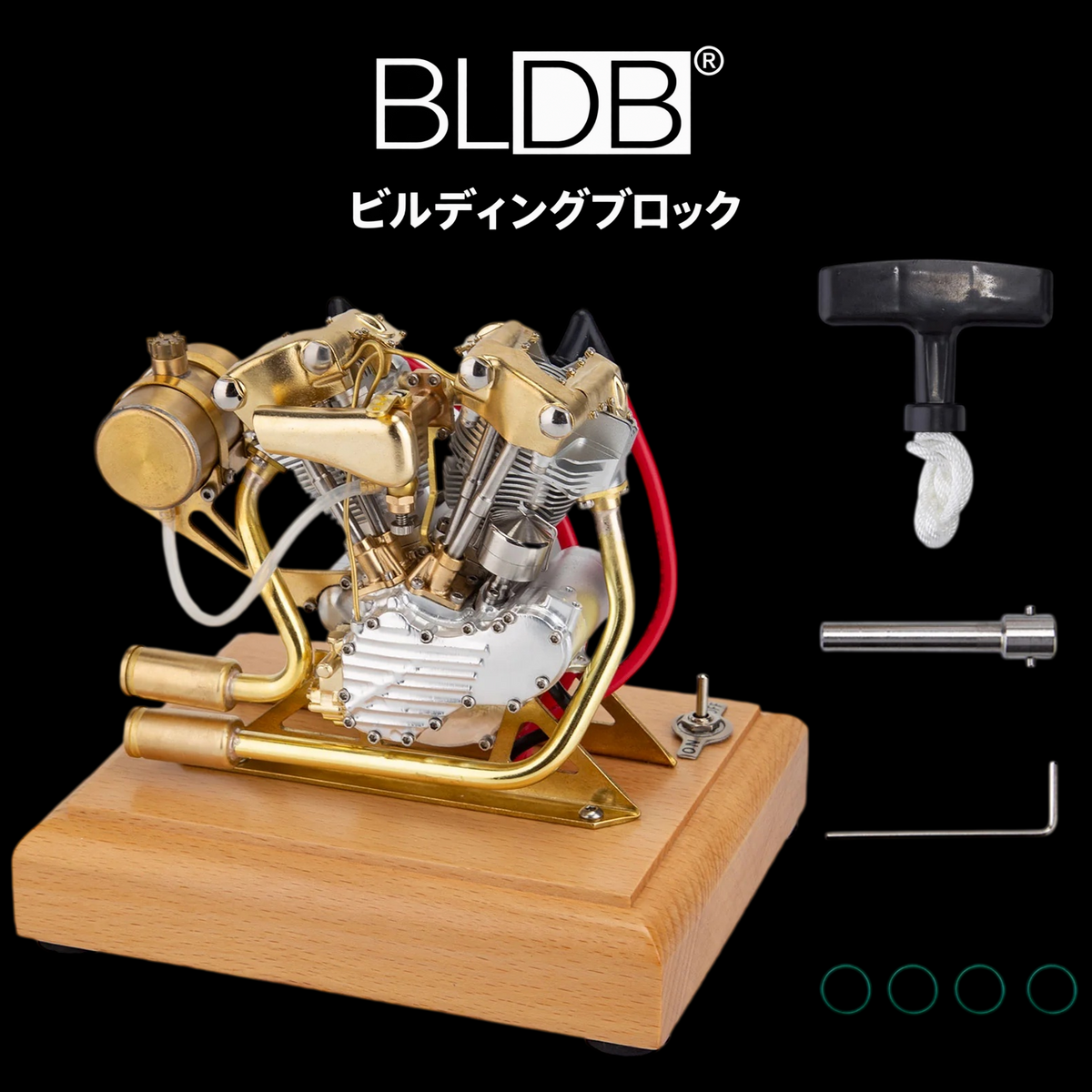

セット内容

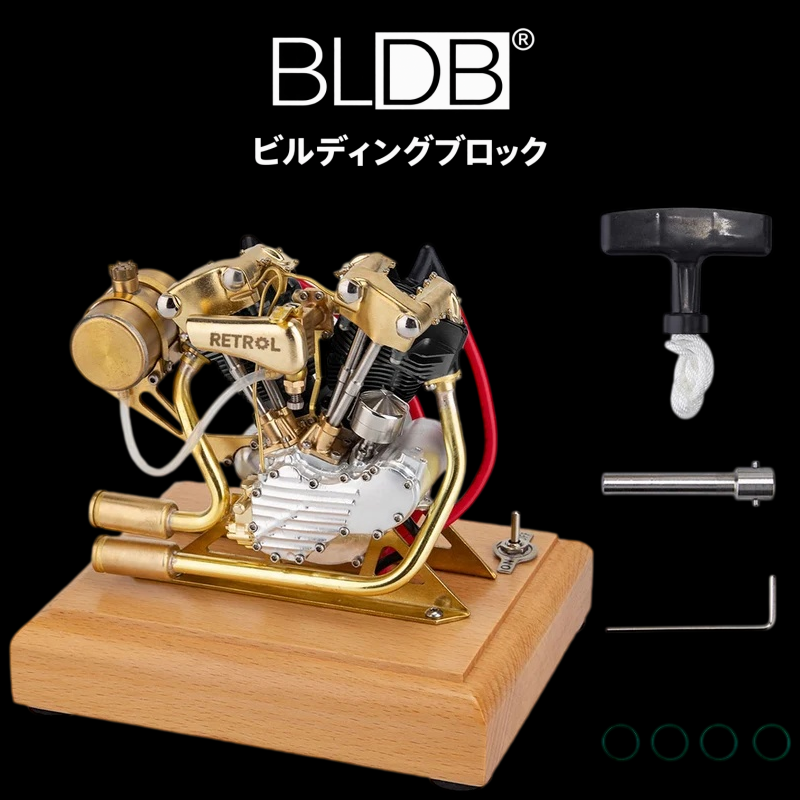

• RETROL R29エンジン本体、木製ベース付き ×1
• 電動ドリル用始動シャフト ×1
• ハンドプーラー ×1
• 交換用Oリングセット ×1

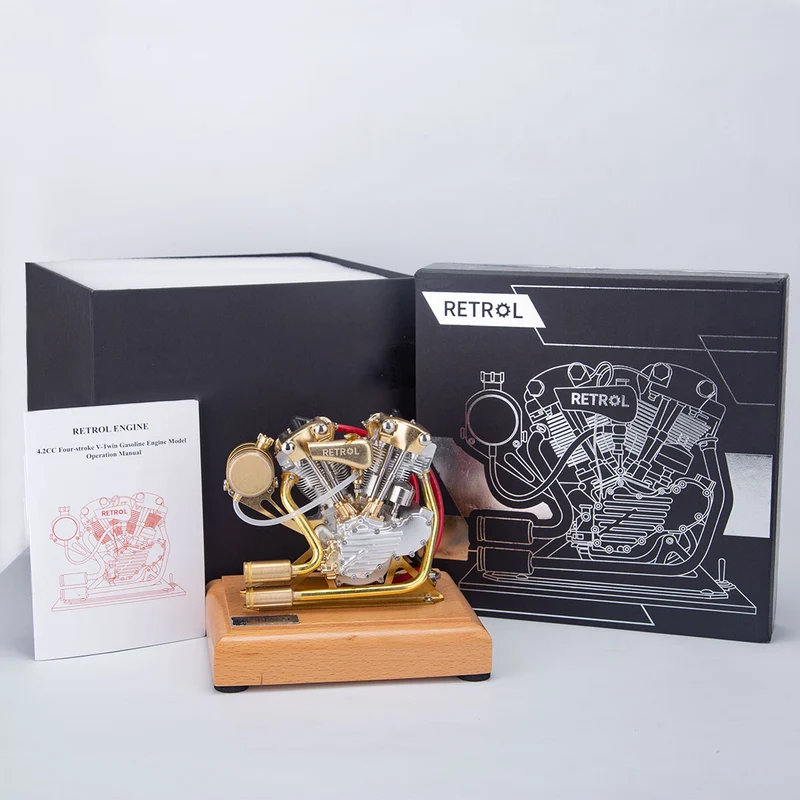

• 説明書 ×1

購入前にご確認ください

• ミニチョッパー、モーターサイクル車体、電動ドリルは付属しません。
• ガソリン、2ストロークオイル、単3形乾電池3本は付属しません。
• 必ず屋外または十分に換気された場所で運転してください。
• 運転中と停止直後はシリンダー、排気管、点火部、回転部に触れないでください。
• 燃料は火気から離れた場所で混合し、密閉容器に保管してください。
• 初回始動前に各ねじ、燃料配管、点火配線、フライホイールの回転を点検してください。
• 実車用エンジンではありません。人が乗る車両や公道では使用できません。
• 製造時期により、色味、表面仕上げ、細部形状、付属品が変更される場合があります。
