直列2気筒の連動
2つのピストンとクランク機構が連動し、吸気・圧縮・燃焼・排気のサイクルを生み出します。

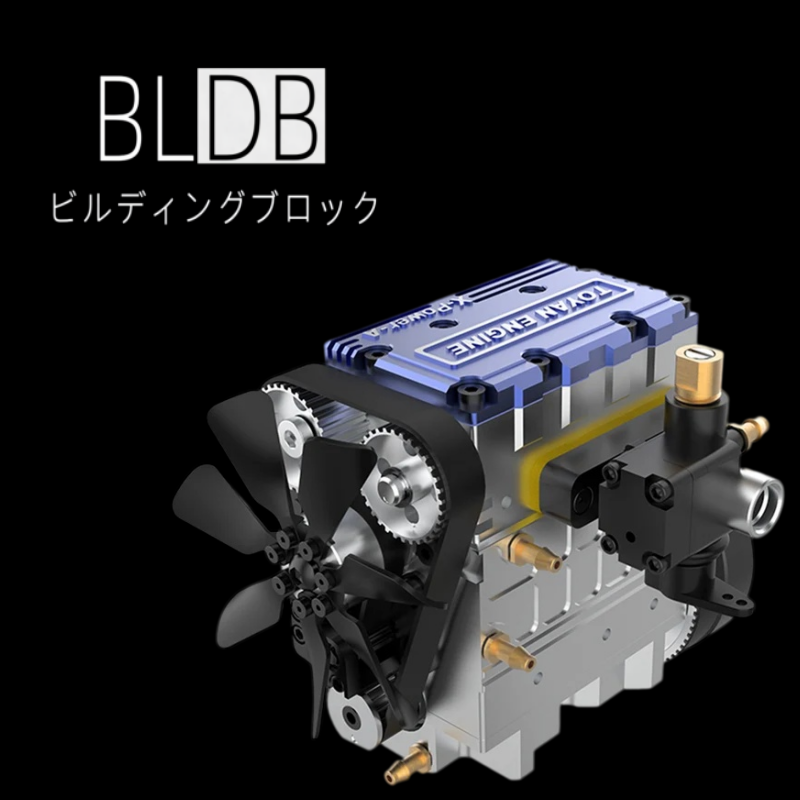

BLDBビルディングブロック

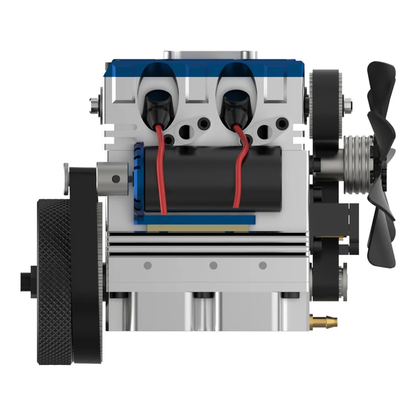

TOYAN FS-L200W 7cc 水冷2気筒4ストローク メタノールエンジン DIYキット
TOYAN FS-L200W 7cc 水冷2気筒4ストローク メタノールエンジン DIYキット
チェックアウト時にさらに割引を受ける
通常価格
¥51,398 JPY
通常価格
¥66,517 JPY
セール価格
¥51,398 JPY
税込。
配送料はチェックアウト時に計算されます。
20個の在庫
数量
受取状況を読み込めませんでした
ご購入前の確認・ご相談を承ります。 グロー燃料、点火用品、セット内容、RCへの搭載条件は info@bldb.jp へお問い合わせください。未開封・未使用品は商品到着後30日以内の返品申請、製品保証は90日です。

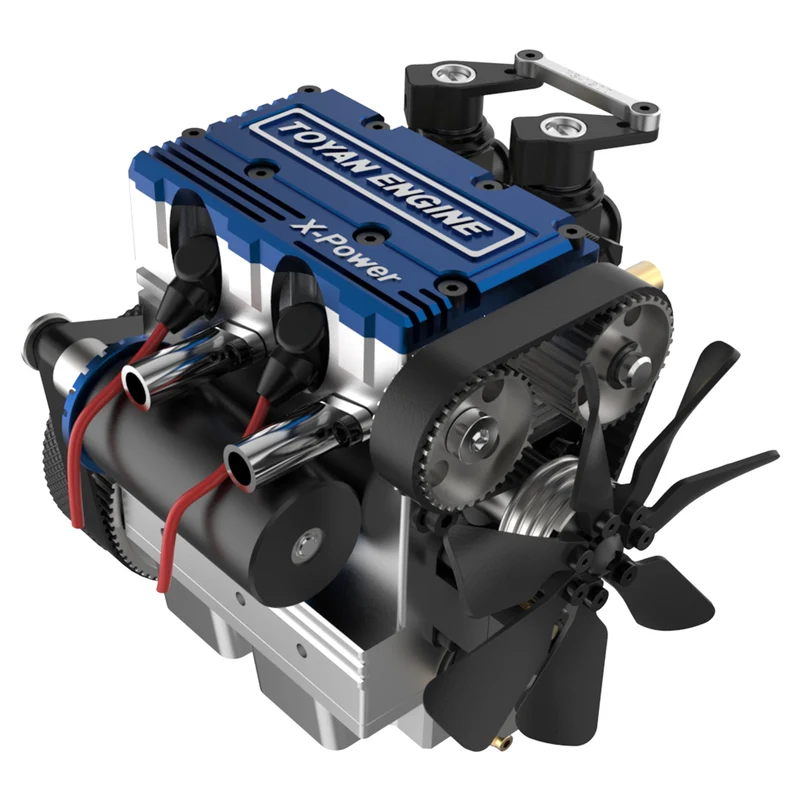

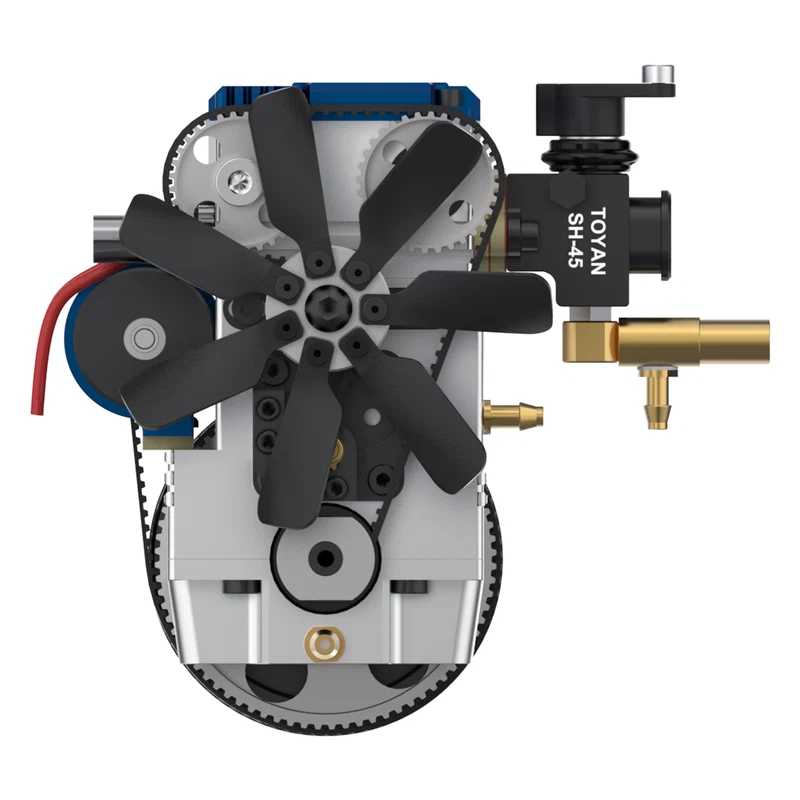

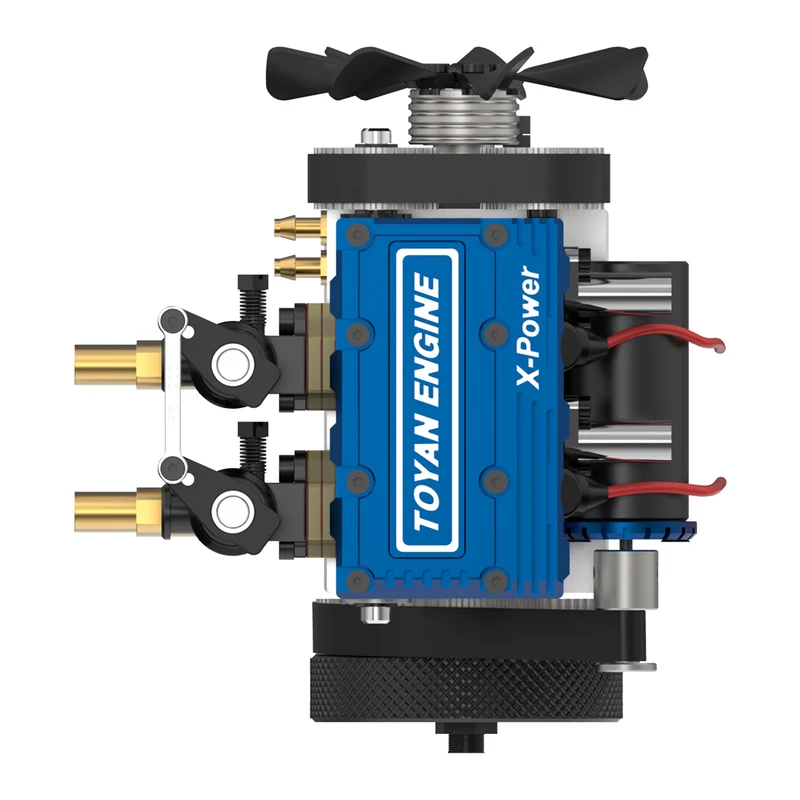

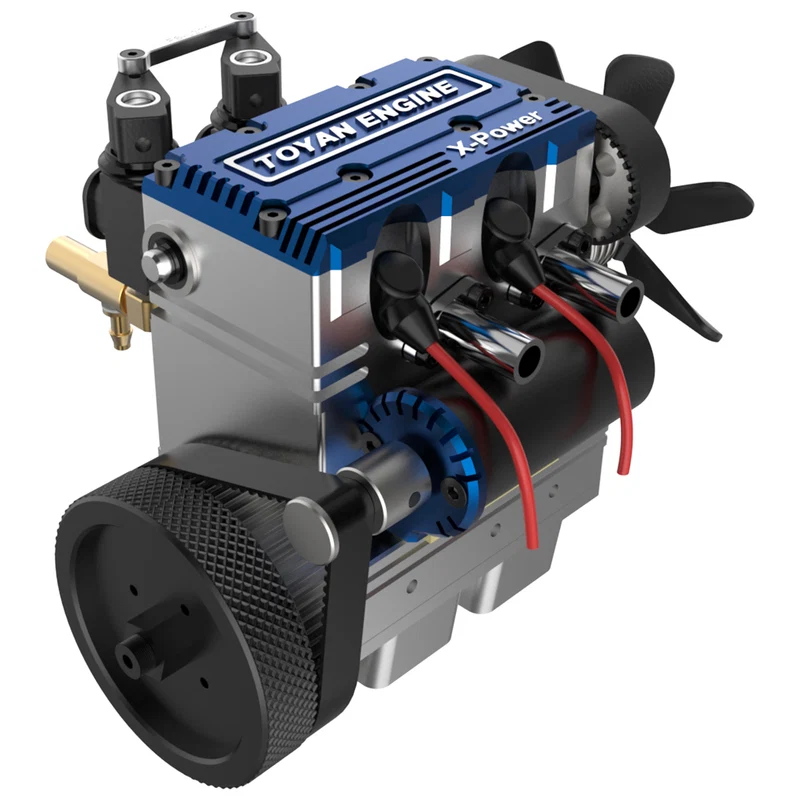

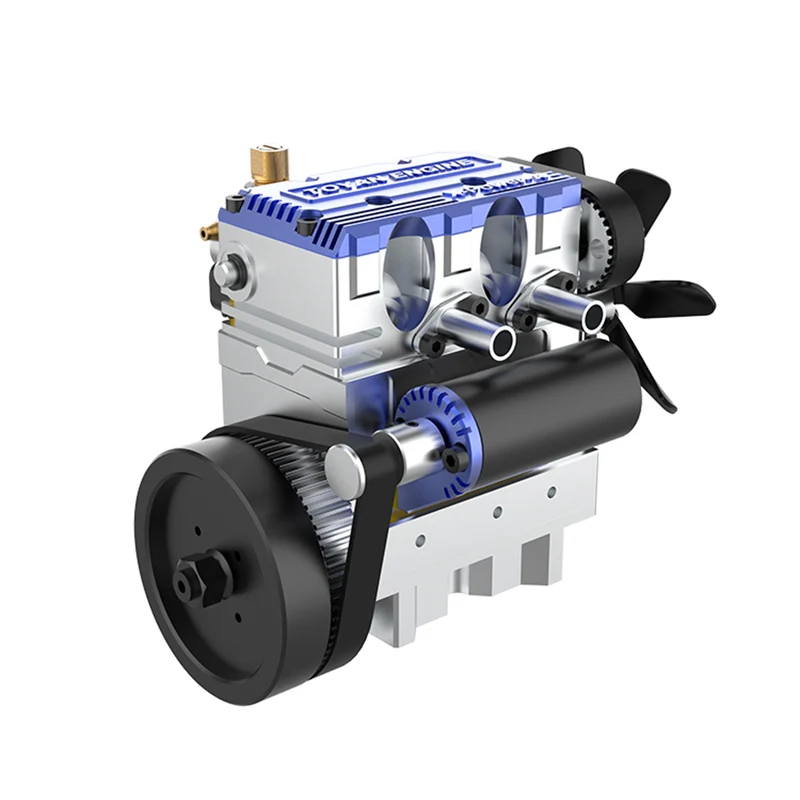

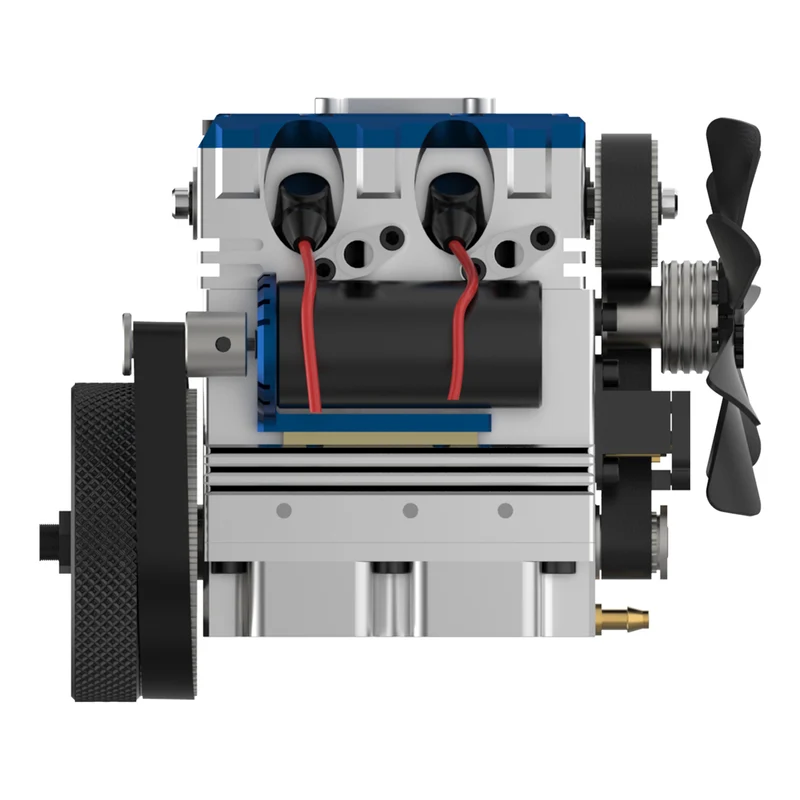

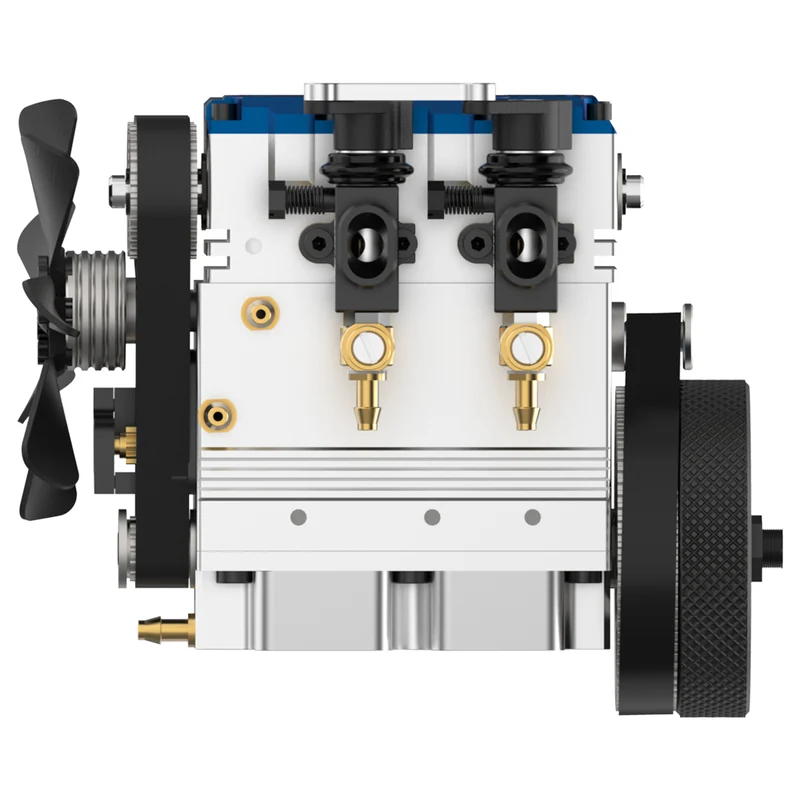

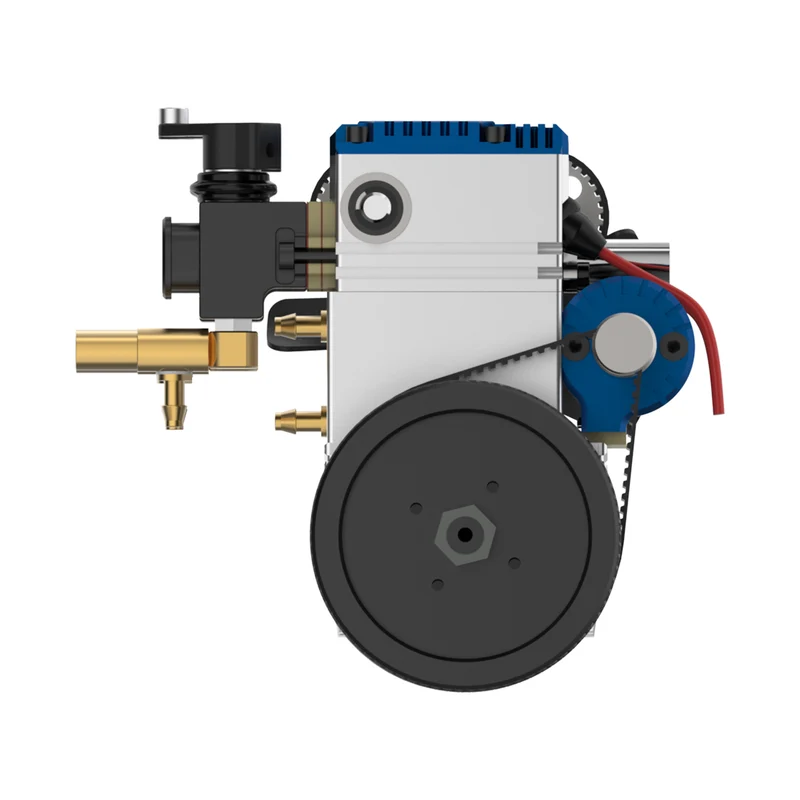

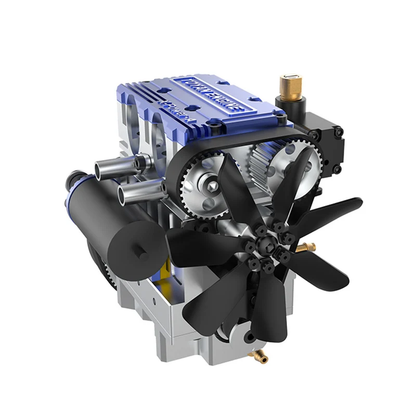

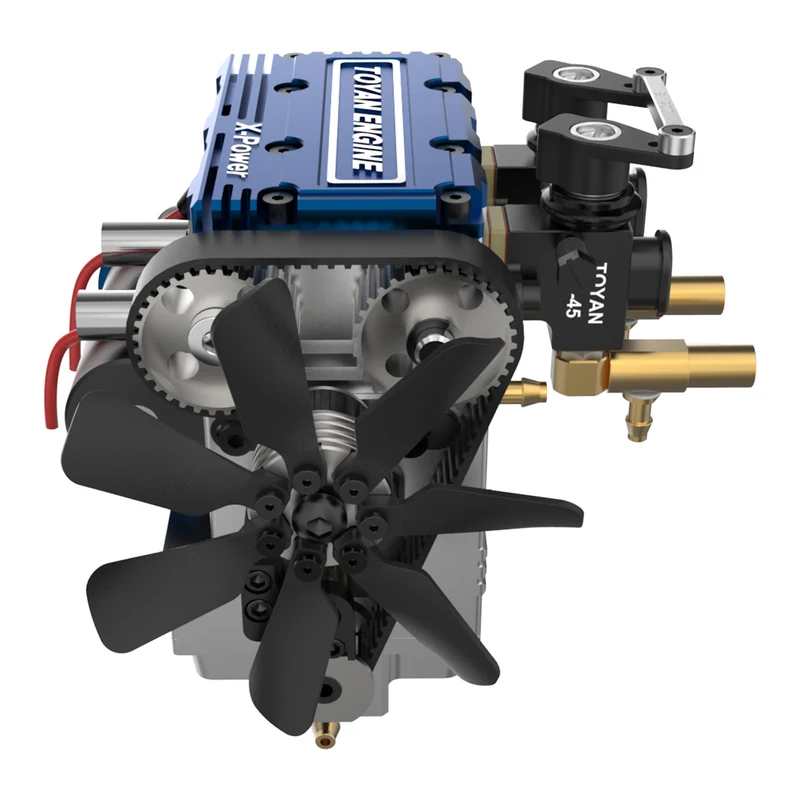

TOYAN FS-L200Wは、7ccの直列2気筒4ストローク構造を組み立てて楽しむ、水冷式メタノール燃料エンジンモデルです。金属パーツを組み上げながら、クランク機構、バルブ駆動、ベルトプーリー、キャブレターなど実機に近い構成を確認できます。
水冷構造で長く回すための設計
シリンダー周辺には水冷用の溝を設け、冷却ファンと組み合わせて熱を抑える構成です。水冷アクセサリーは別途必要と案内されているため、運転前に必要なラジエーター、ポンプ、配管などの構成を確認してください。
RCモデルへの搭載を考えた機械構成
延長クランクシャフトは正転、逆転ギアボックスとの組み合わせを想定した設計です。軽量なボディと7.4V電源による電動始動により、RCカーやボートへの搭載を検討する方にも使いやすい仕様です。搭載時は、車体側のスペース、冷却系、燃料系を事前に確認してください。

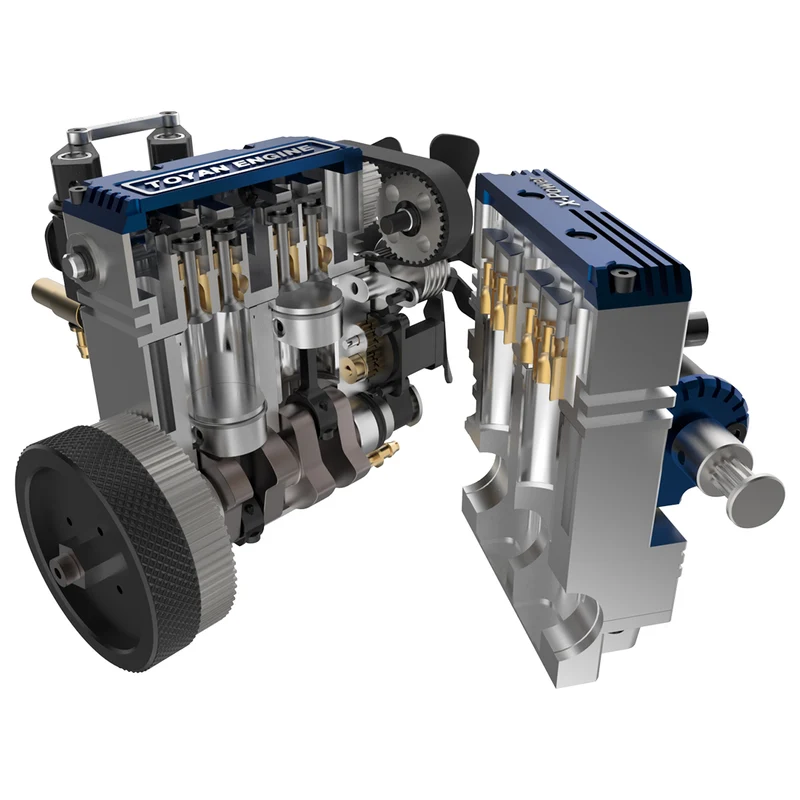

内部の動きを追えるDIYエンジン模型
非同期クランクシャフト、調整式ベルトプーリー、ロッカーアーム、デュアルキャブレターを備え、組み立て後は各部の役割を観察しやすい構成です。最高回転数は16,000rpmと案内されています。高速回転を伴うため、運転時は説明書に従い、保護具を着用できる作業環境で使用してください。
キット内容と注意点
本品はKITパーツ版です。エンジン本体と説明書が基本セットに含まれますが、点火始動用アクセサリーと水冷用アクセサリーは別途用意が必要です。燃料はメタノール系燃料を使用します。具体的な混合比や適合する補機は、付属説明書と販売時の最新案内を優先してください。
仕様
| ブランド | TOYAN |
|---|---|
| モデル | FS-L200W |
| 形式 | 組立キット、内燃エンジンモデル |
| 気筒数 | 直列2気筒 |
| サイクル | 4ストローク |
| 排気量 | 7cc（3.5cc × 2） |
| ボア | 16.60mm |
| ピストンストローク | 17.00mm |
| 最高回転数 | 16,000rpm |
| 出力 | 0.82ps |
| 冷却方式 | 水冷 |
| 始動方式 | 電動始動 |
| 始動電源 | 7.4Vバッテリー |
| 燃料 | メタノール系燃料 |
| 本体サイズ | 約112.45 × 104.60 × 82.83mm |
| 本体重量 | 約550g（エンジン単体） |
| パッケージサイズ | 約15 × 14 × 12cm |
| パッケージ重量 | 約1,000g |
| 対象年齢 | 14歳以上 |

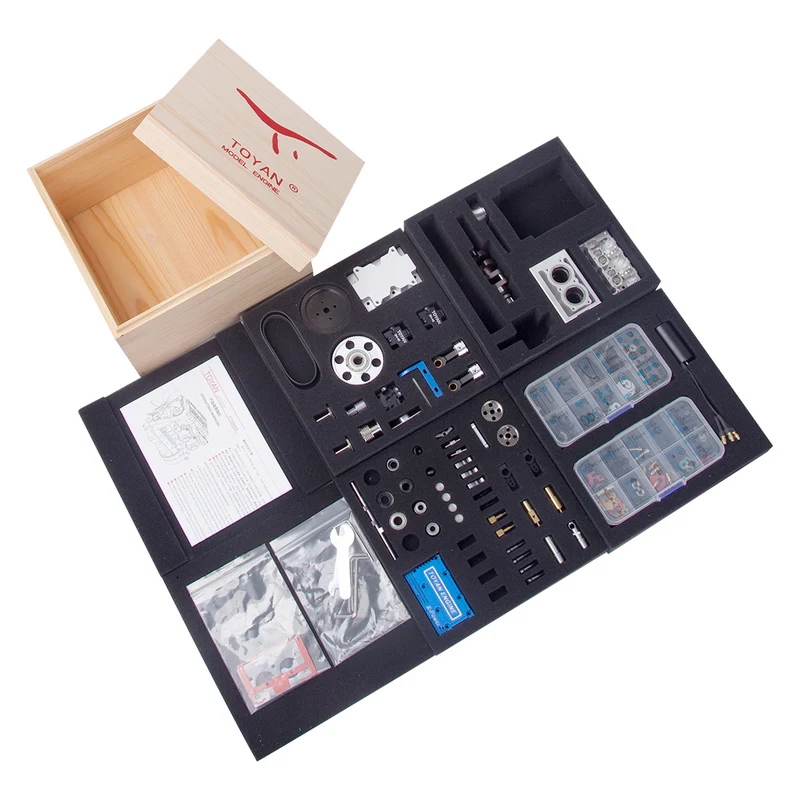

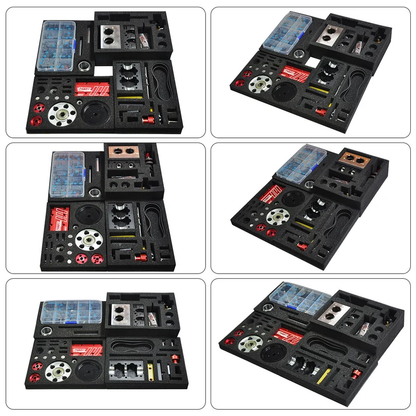

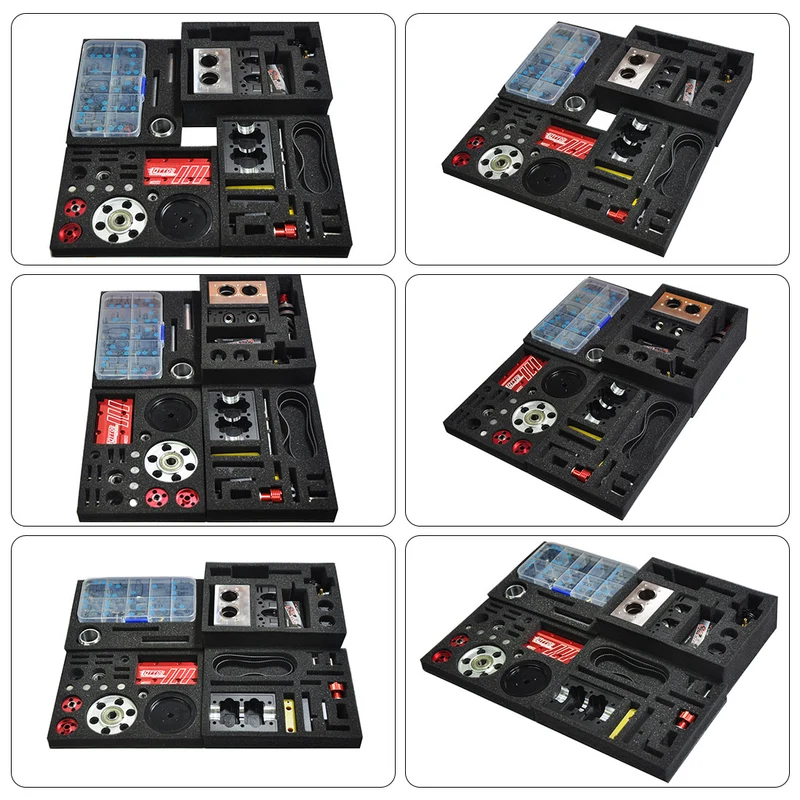

セット内容
- TOYAN FS-L200W エンジンモデルKIT
- 取扱説明書
点火始動用アクセサリーと水冷用アクセサリーは別売りです。セット内容は販売時の最新案内をご確認ください。
よくある質問 / FAQ
TOYAN FS-L200Wはどのようなエンジン模型ですか？
7ccの直列2気筒4ストローク、水冷式メタノールエンジンを組み立てるDIYキットです。クランク機構やバルブ駆動を確認できる実機志向の模型です。
燃料は何を使いますか？
FS-L200Wはメタノール系燃料を使用する仕様です。燃料の混合比や適合品は、付属説明書と販売時の最新案内を確認してください。
FS-L200ACとの違いは何ですか？
FS-L200Wは水冷式のメタノール仕様です。FS-L200ACは空冷式のニトロ燃料仕様なので、冷却方式と燃料が異なります。
水冷装置はセットに含まれますか？
供給元の案内では、水冷用アクセサリーは別途用意が必要です。ラジエーター、ポンプ、配管などの構成を運転前に確認してください。
点火や始動に必要な部品は付属しますか？
本品はKITパーツ版で、点火始動用アクセサリーは別途必要です。始動電源は7.4Vバッテリー仕様と案内されています。
RCカーやボートに搭載できますか？
延長クランクシャフトは正転、逆転ギアボックスとの組み合わせを想定しています。搭載前に車体のスペース、冷却系、燃料系、ギア比を確認してください。
最高回転数と出力はどのくらいですか？
供給元記載値では、最高回転数は16,000rpm、出力は0.82psです。実際の運転条件は組み立て状態、燃料、調整、冷却に左右されます。
完成品のサイズと重量を教えてください。
エンジン本体は約112.45 × 104.60 × 82.83mm、重量は約550gです。これはエンジン単体の値です。
組立キットには何が入っていますか？
TOYAN FS-L200WのエンジンモデルKITと取扱説明書が基本セットです。点火始動用アクセサリーと水冷用アクセサリーは別売りです。
対象年齢と使用時の注意点は？
対象年齢は14歳以上です。高速回転部と燃料を扱うため、説明書に従い、保護具を用意した安全な作業環境で組立、運転してください。
TOYAN FS-L200 SERIES｜7.0cc INLINE TWIN
2気筒の鼓動を、
自分の手で組み上げる。
実際に始動できる、7.0cc直列2気筒・4ストロークエンジンの組立キット。共通のエンジン外観をベースに、ガソリン仕様とニトロ仕様から選べます。
- 直列2気筒
- 4ストローク SOHC
- 7.0cc
- 空冷式
- 最高16,000rpm
- 対象年齢16歳以上
A WORKING MINIATURE ENGINE
眺める模型ではなく、構造を組み、始動するエンジン。
ピストン、コンロッド、クランクシャフト、カム、バルブ機構。各部品を順番に組み上げることで、4ストローク直列2気筒の動きを立体的に理解できます。
完成後は実際に始動
指定の燃料、点火装置、始動用電源などを用意すれば、小型内燃機関として運転できます。
展示から応用まで
運転台での展示に加え、条件を満たせばRCモデルなどの動力源としても検討できます。

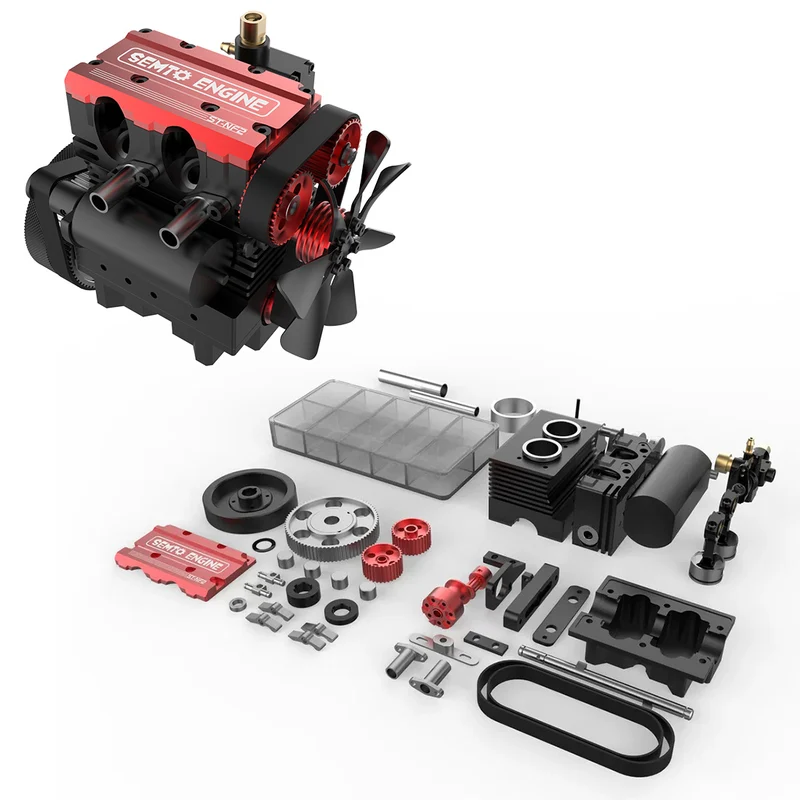

BUILD THE MECHANISM
部品から組むから、動きの理由が分かる。
完成品の外観だけでは見えない内部機構を、手を動かしながら確かめられます。組立説明書に沿って各部の向き、かみ合わせ、回転の滑らかさを確認し、ひとつのエンジンへ仕上げます。
- 金属部品を中心とした本格的な組立キット
- SOHCバルブ機構と4ストロークサイクルを観察
- 付属の基本工具と説明書で組立工程を進行
- 完成後の調整とメンテナンスまで楽しめる構成
COMPACT ENGINEERING
手のひらに収まる、7.0ccの実機構造。

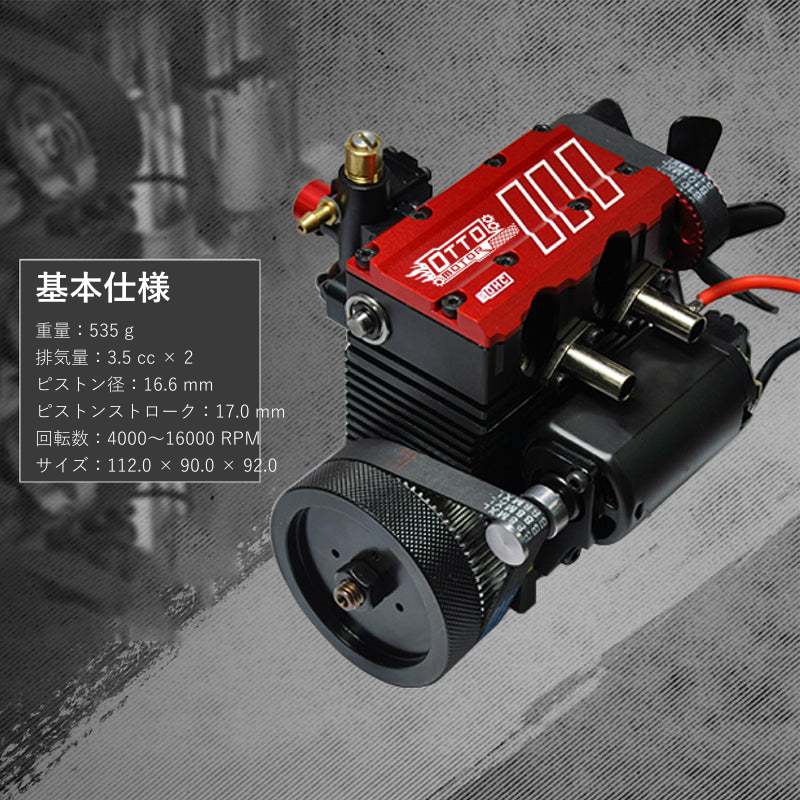

ボア16.6mm、ストローク17.0mmのシリンダーを2基配置。コンパクトな本体に、吸排気、点火、潤滑、始動に必要な機構をまとめています。
- 排気量：7.0cc（3.5cc × 2気筒）
- 最高回転数：16,000rpm
- 最高出力：0.6PS（メーカー公称値）
- 空冷式で冷却装置を簡素化
CHOOSE YOUR FUEL SYSTEM
外観は共通。燃料・点火・始動構成が異なります。
FS-L200シリーズは共通のエンジン外観と基本機構を持ちますが、ガソリン仕様とニトロ仕様では使用燃料や周辺機器が異なります。購入した仕様に対応する部品と説明書を使用してください。
FS-L200GC｜ガソリン仕様
CDI点火を採用するガソリン仕様。92または95オクタンのガソリンを使用し、電動スターターで始動します。
- 燃料
- 92／95オクタンのガソリン
- 点火
- CDI点火
- 始動電源
- 6〜12V、2S〜3Sリチウムバッテリー
- スパークプラグ
- ME-8、1/4-32
- 本体重量
- 約850g

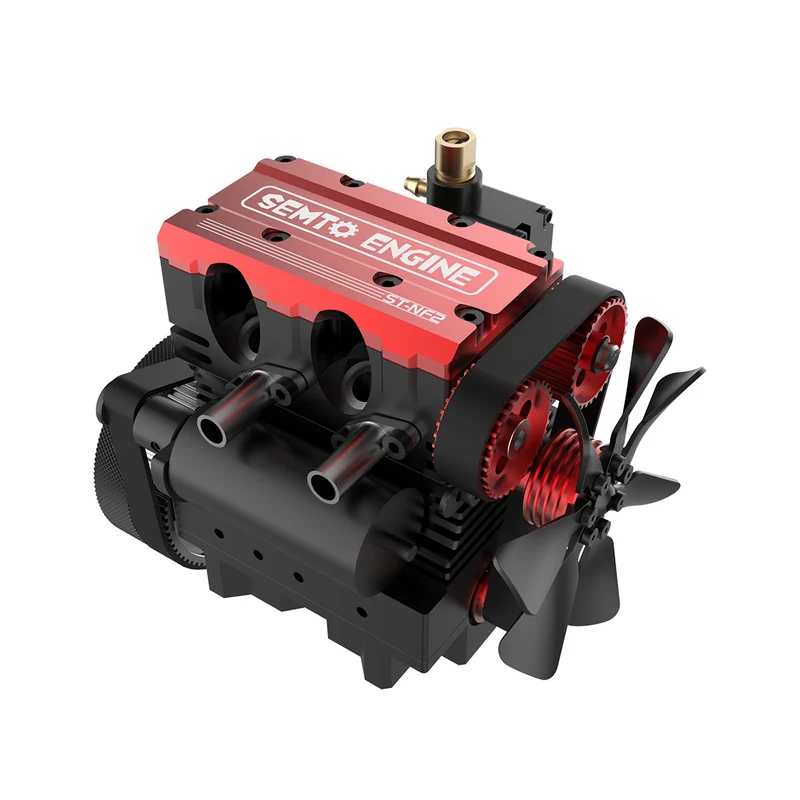

FS-L200AC／ST-NF2｜ニトロ仕様
グロープラグ用ニトロ燃料を使用する仕様。480型ブラシモーターによる電動始動を採用しています。
- 燃料
- ニトロ含有量20〜25％の模型用燃料
- 点火
- グロープラグ方式
- 始動電源
- 7.4V、2Sリチウムバッテリー
- スターター
- 480型ブラシモーター
- 本体重量
- 約800g
重要：ガソリン仕様とニトロ仕様では、燃料、点火部品、始動条件を共用できません。商品選択欄で仕様を確認し、必ず該当モデルの最新版説明書に従ってください。
COMMON SPECIFICATIONS
共通仕様
下表は両仕様に共通する基本設計です。燃料・点火・重量は選択した仕様により異なります。
| ブランド | TOYAN |
|---|---|
| シリーズ | FS-L200 |
| 製品形態 | 組立キット |
| エンジン形式 | 直列2気筒・4ストローク・SOHC |
| 排気量 | 7.0cc（3.5cc × 2気筒） |
| ボア | 16.6mm |
| ストローク | 17.0mm |
| 回転数 | 最大16,000rpm |
| 最高出力 | 0.6PS（メーカー公称値） |
| 冷却方式 | 空冷式 |
| 潤滑 | 燃料混合潤滑／グリース（仕様・箇所により異なる） |
| 始動方式 | 電動スターター |

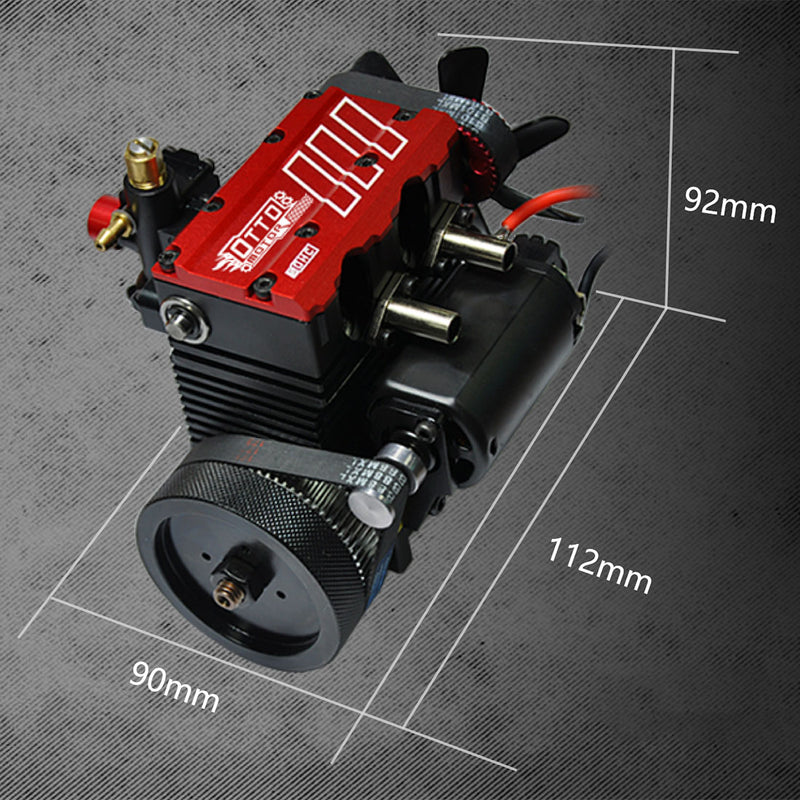

| 本体サイズ | 約11.2 × 9 × 9.2cm |
| 対象年齢 | 16歳以上 |
PACKAGE & STARTING EQUIPMENT
セット内容と、始動前に用意するもの。

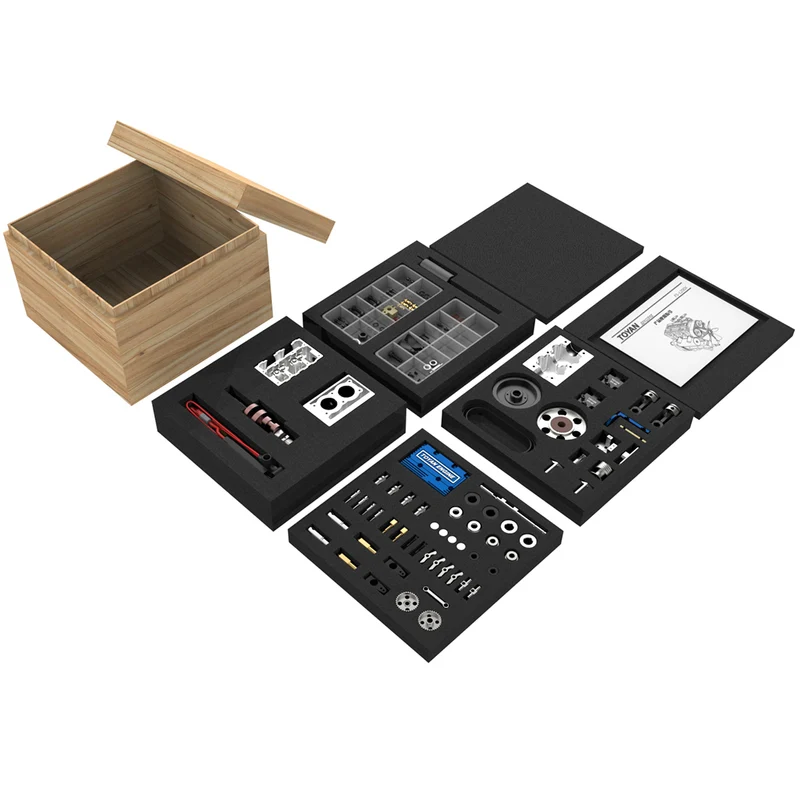

基本セットに含まれるもの
- エンジン組立部品一式
- 組立用の基本工具
- 組立説明書
別途必要となるもの
- 選択仕様に適合する燃料・潤滑材
- 燃料タンクと燃料チューブ
- 点火関連部品・始動用電源
- 運転台または安全に固定できるベース
※掲載画像にはスターター、運転台、燃料系統などの使用例が含まれます。付属品は選択したセットと製造時期により異なるため、ご注文前に商品選択欄をご確認ください。
COLOR OPTIONS
機械の存在感を引き立てる3色。
カラーや付属構成は販売時期により異なる場合があります。実際に選択できる仕様は商品選択欄を優先してください。
FAQ
よくあるご質問
ガソリン仕様とニトロ仕様は、外観が違いますか？
基本的なエンジン外観と寸法は共通です。ただし、燃料供給、点火、始動に関係する部品や配線は仕様ごとに異なります。
完成後に実際に始動できますか？
はい。選択した仕様に合う燃料、点火装置、スターター、電源などを正しく用意すれば運転できます。始動前に最新版の説明書を確認してください。
初心者でも組み立てられますか？
精密部品の向き、締め付け、潤滑、バルブタイミングなどの確認が必要です。模型エンジンや機械組立の経験がない場合は、経験者の補助を受けながら作業することをおすすめします。
写真の運転台やスターターは付属しますか？
写真には構成例が含まれます。基本キットには含まれない場合があるため、購入するセット名と付属品一覧を必ずご確認ください。
RCモデルに搭載できますか？
応用は可能ですが、搭載スペース、固定方法、冷却、燃料系統、駆動系、防振、安全対策を個別に設計する必要があります。車体へ無加工で装着できることを保証するものではありません。
運転後にメンテナンスは必要ですか？
必要です。燃料を抜き、汚れを清掃し、締結部、潤滑状態、燃料チューブ、点火系統を点検してください。長期保管時は説明書に従って防錆処理を行ってください。
安全に関する重要事項
- 本製品は燃料を使用する実動内燃機関です。玩具ではありません。16歳未満の方は使用しないでください。
- 始動と運転は、火気のない屋外または換気が十分な場所で行ってください。排気ガスを吸い込まないでください。
- 運転中および停止直後は、エンジン本体と排気部が高温になります。回転部にも触れないでください。
- 保護メガネなど適切な保護具を着用し、安定した運転台へ確実に固定してください。
- 燃料、点火、バッテリーの条件は仕様ごとに異なります。異なる仕様の手順を混用しないでください。
- 仕様・付属品は変更される場合があります。販売ページと同梱された最新版説明書の内容を優先してください。
