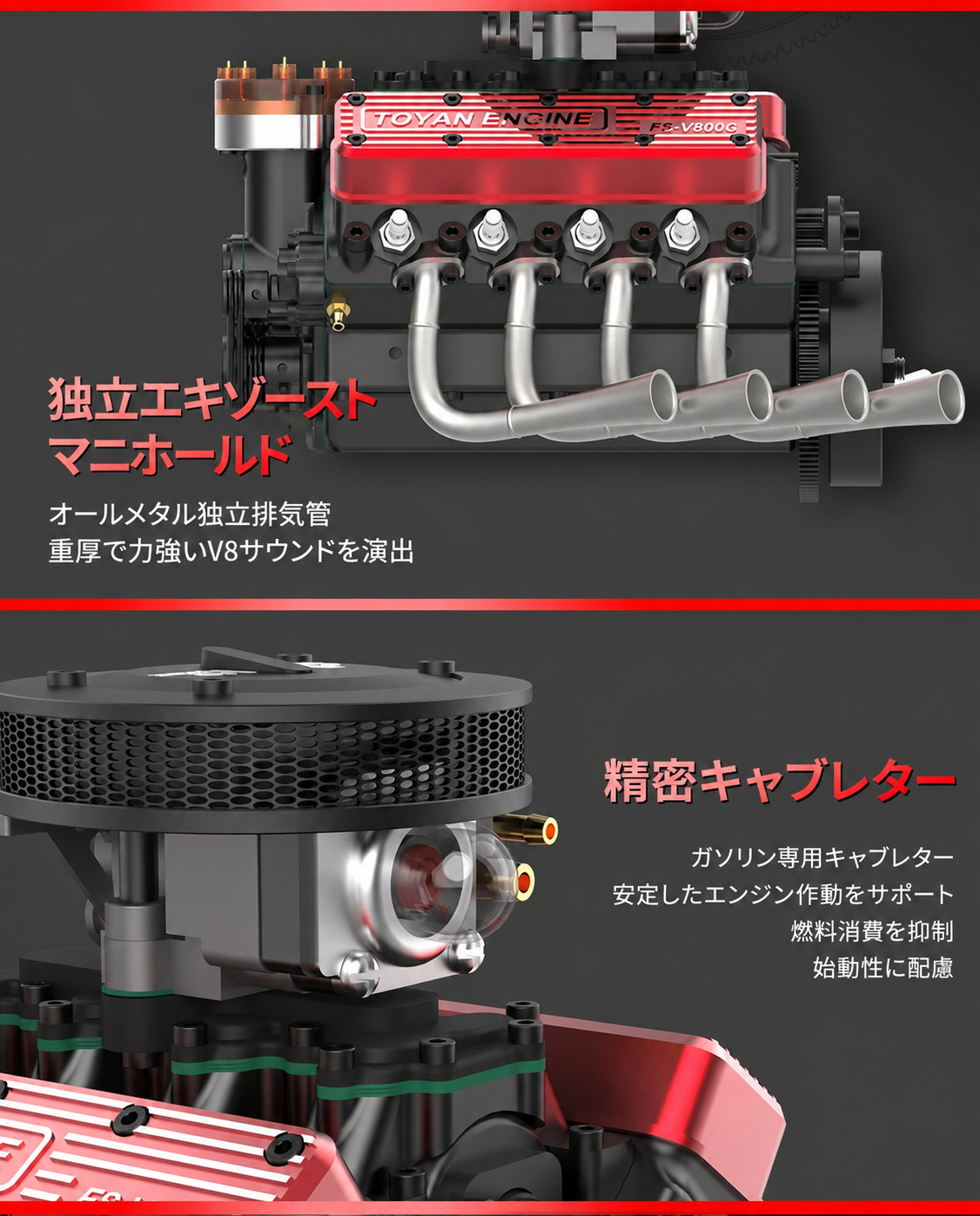

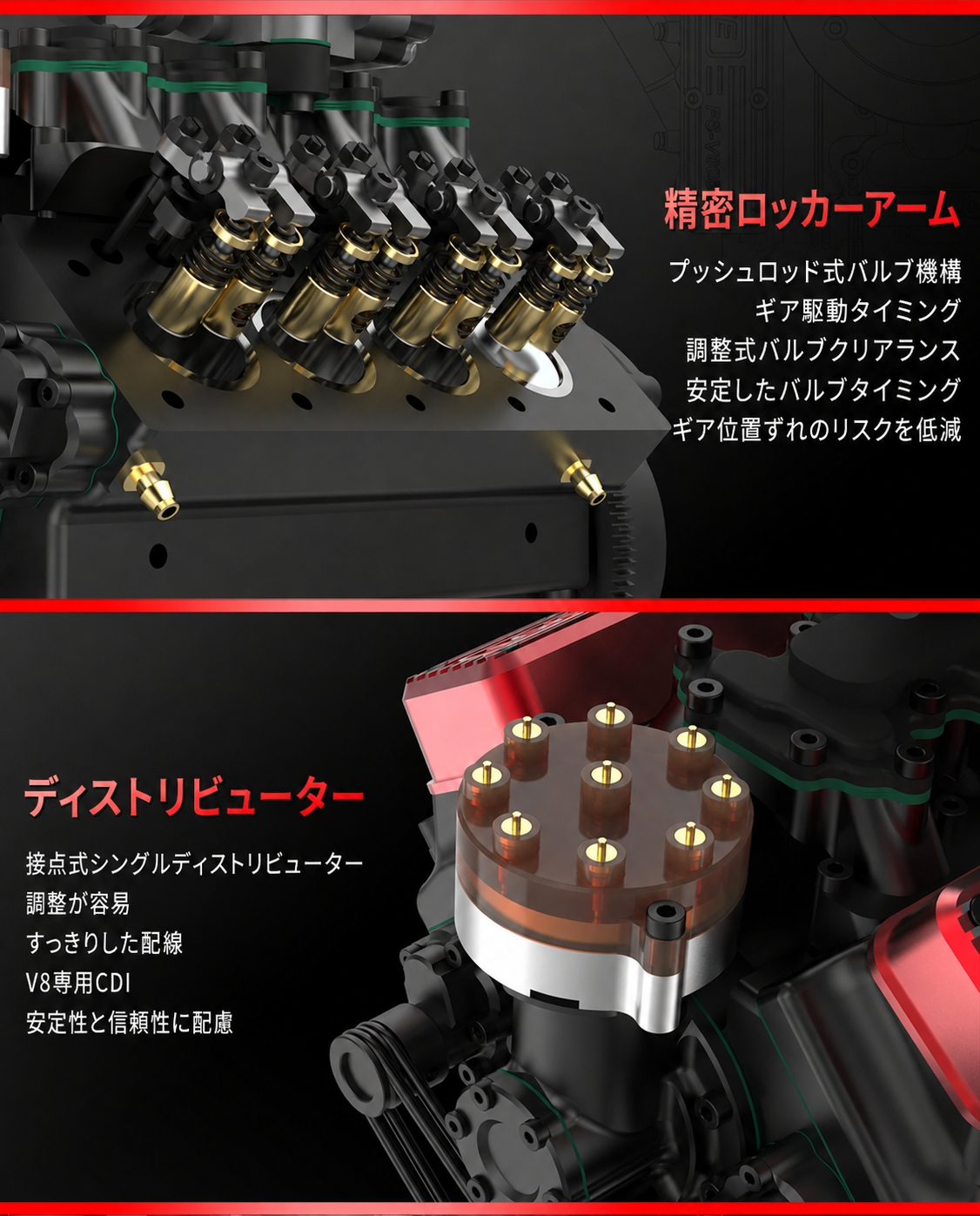

OHVバルブ機構
カム、プッシュロッド、ロッカーアームを介して吸排気バルブを作動させます。バルブクリアランスを調整できる構造です。

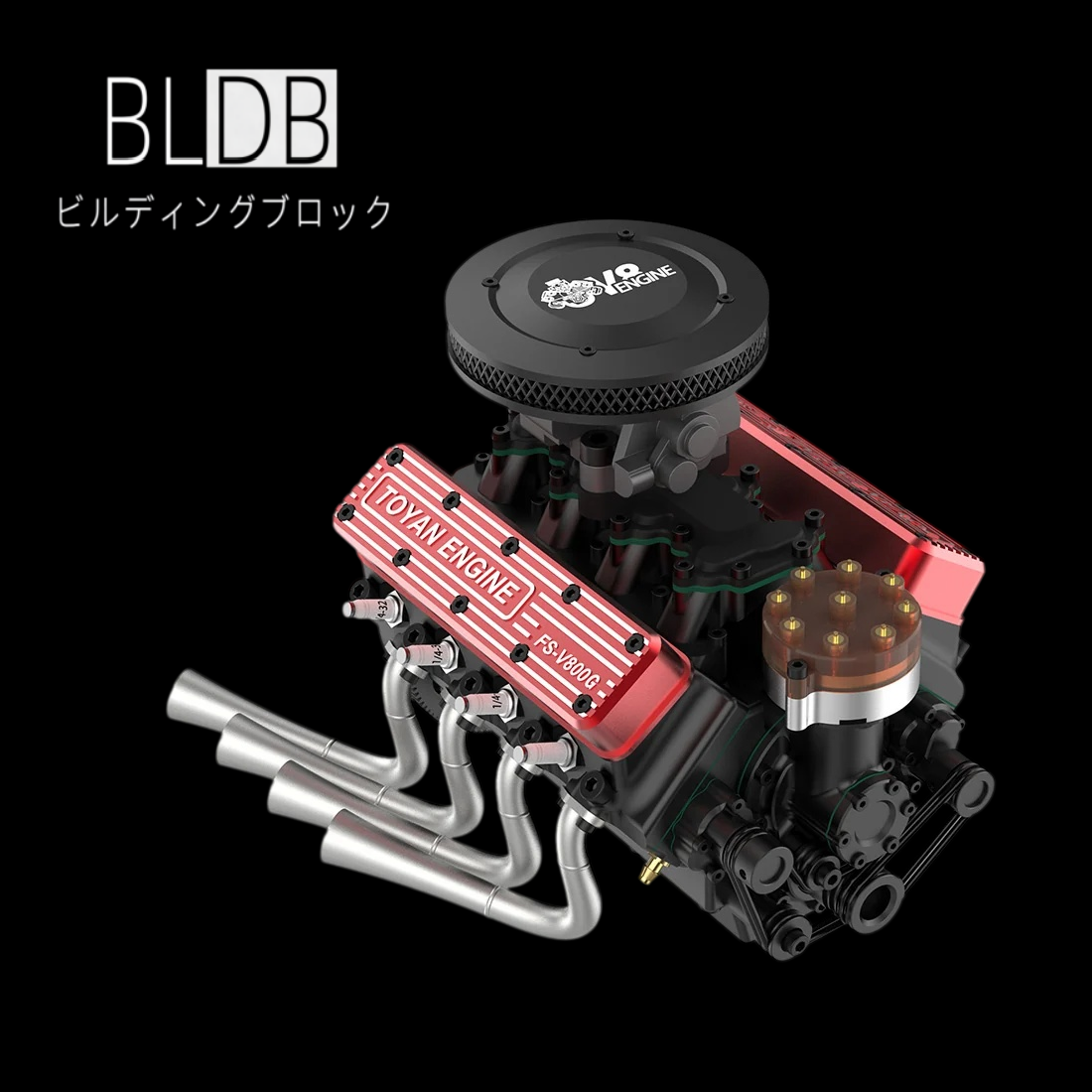

BLDBビルディングブロック
TOYAN FS-V800WGPC 28cc 1/10 V8ガソリンエンジン組立キット
TOYAN FS-V800WGPC 28cc 1/10 V8ガソリンエンジン組立キット
チェックアウト時にさらに割引を受ける
通常価格
¥233,966 JPY
通常価格
¥3,347,544 JPY
セール価格
¥233,966 JPY
税込。
配送料はチェックアウト時に計算されます。
20個の在庫
数量
受取状況を読み込めませんでした
ご購入前の確認・ご相談を承ります。 セット内容、RCへの搭載条件、始動に必要な部品は info@bldb.jp へお問い合わせください。未開封・未使用品は商品到着後30日以内の返品申請、製品保証は90日です。
手のひらに収まる、本格V8エンジン
TOYAN FS-V800WGPCは、実際にガソリンで始動・運転できる1/10スケールのV型8気筒エンジンモデルです。総排気量28ccの4ストロークOHV機構を採用し、8本のピストンとクランクシャフトが連動するV8ならではの動きを、組み立てから運転までじっくり楽しめます。
単なるディスプレイ模型ではなく、燃料供給、点火、潤滑、冷却という内燃機関の基本構造を備えた実動モデル。機械構造を自分の手で確かめたい方や、エンジン模型をコレクションしている方に適した一台です。
精密なOHV機構を自分の手で組み上げる
各シリンダーの動きがクランクシャフトへ伝わる構造を、部品単位から組み立てられます。バルブトレインやコンロッド、ピストンの関係を立体的に理解できるため、完成後の達成感だけでなく、組み立て工程そのものが大きな魅力です。
- V型8気筒・総排気量28cc
- 4ストロークOHV方式
- ブラシレスモーターによる電動始動
- ディストリビューター式CDI点火
- 水冷システム
- オイルポンプを用いた独立潤滑方式

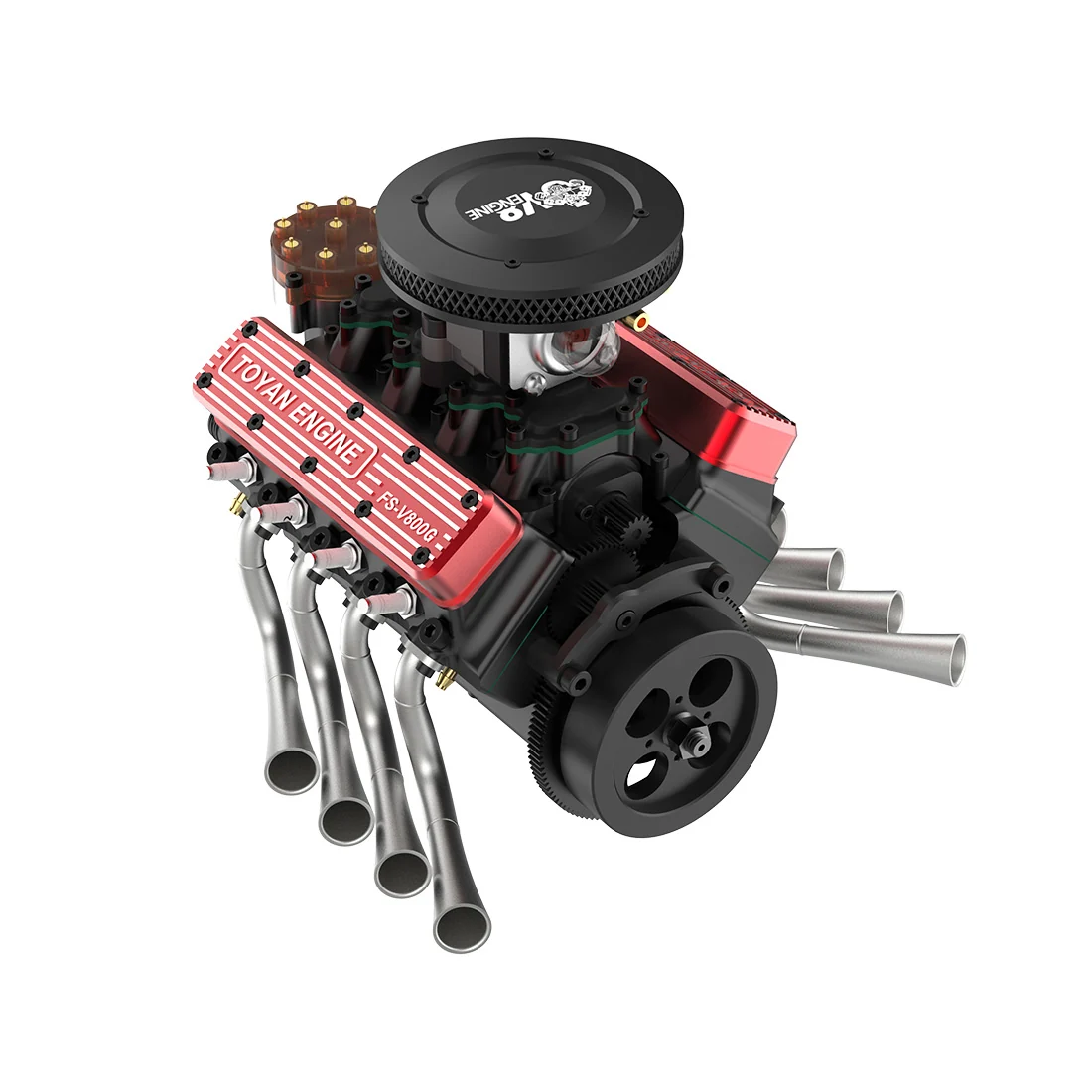

- 二重ピストンリングと改良型オイルシールを採用

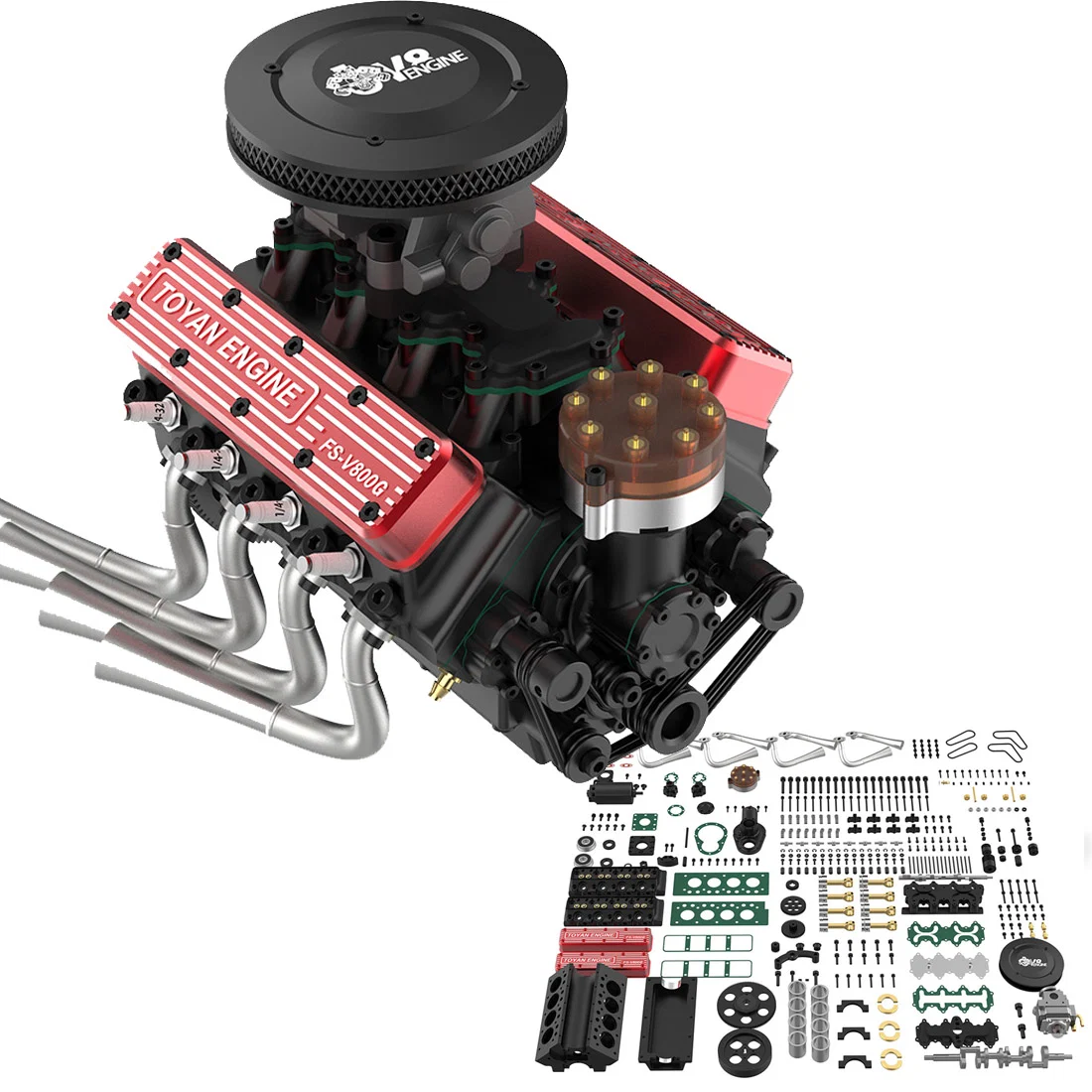

組立キットと完成品から選択可能
内部構造を一から組み上げたい方向けのDIYキットと、すぐに本体を確認したい方向けの完成品タイプがあります。商品オプションによって組立状態や付属内容が異なるため、ご注文前に選択内容をご確認ください。
こんな方におすすめ
- V8エンジンの構造と作動原理を学びたい方
- 精密なメカニカルモデルの組み立てが好きな方
- 実動エンジン模型をコレクションしたい方
- RCモデルへの搭載やカスタムを検討している上級者
- 機械好きの方への特別なギフトを探している方

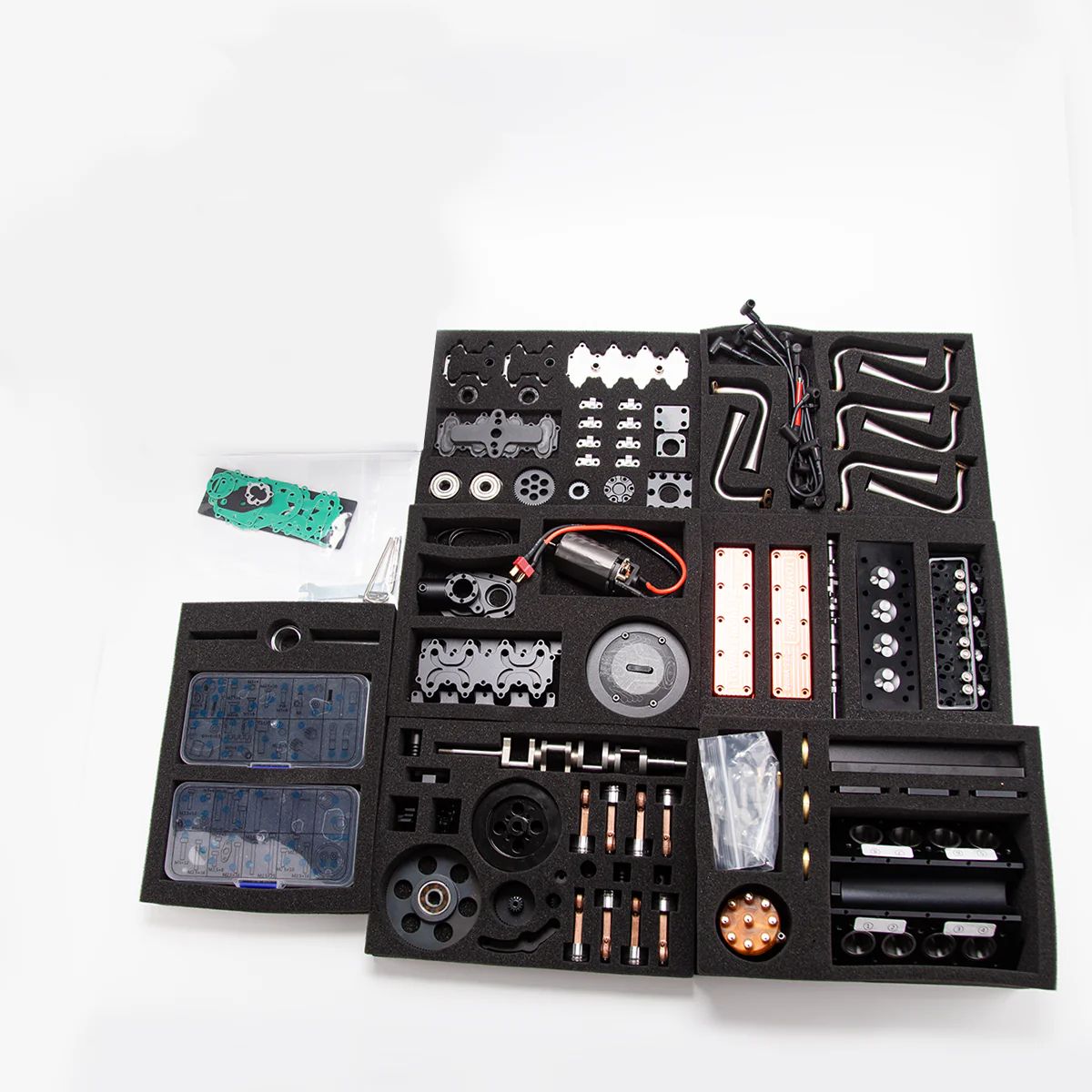

セット内容
- エンジン本体部品一式（選択したタイプによって組立状態が異なります）
- 組立工具
- 取扱説明書
ご購入前にご確認ください：燃料タンク、燃料配管、運転用バッテリー、充電器、冷却用ラジエーター／ポンプ、点火装置など、始動・運転に必要な周辺機器の付属範囲は販売オプションによって異なる場合があります。選択した仕様と付属品を必ずご確認ください。
安全上の注意
本製品は燃料を燃焼させて動く実動エンジンであり、玩具ではありません。18歳未満の方は使用しないでください。運転時は十分に換気された屋外で本体を安定した台へ固定し、火気、排気ガス、高温部、燃料漏れ、回転部に十分注意してください。始動前には冷却水、潤滑油、配線、配管、各部の締め付けを点検してください。RCモデルへの搭載には専門知識と加工が必要であり、車体との適合を保証するものではありません。
購入前に確認するガイド
TOYAN FS-V800WGPCの始動前確認で、燃料、潤滑、冷却、配線と周辺機器を確認できます。電動模型を含む他の形式は、エンジン模型一覧で比較してください。
よくある質問 / FAQ
TOYAN FS-V800WGPCはどのような製品ですか？
TOYAN FS-V800WGPCは、ガソリンで実際に始動・運転できる1/10スケールのV型8気筒エンジンモデルです。総排気量28ccの4ストロークOHV機構を採用し、エンジンの組み立て、構造観察、運転を楽しめます。
使用する燃料は何ですか？
メーカー指定のオクタン価92以上の無鉛ガソリンを使用します。燃料の保管と給油は火気のない換気された場所で行い、使用する地域の法令と安全基準に従ってください。
排気量、回転数、最大出力を教えてください。
総排気量は28cc（3.5cc×8気筒）、回転数は1,950～8,650rpm、最大出力は3.85PSです。ボアは16.70mm、ストロークは17.00mmです。
冷却方式と潤滑方式は何ですか？
冷却方式は水冷、潤滑方式はオイルポンプを用いた独立潤滑です。始動前に冷却水とエンジンオイルの状態を確認し、運転中は温度と潤滑状態を継続して点検してください。
始動には何が必要ですか？
ブラシレスモーターで始動し、ディストリビューター式CDIで点火します。CDIには7.4～12V、スターターには2S～3Sのバッテリーが必要です。燃料タンク、配管、冷却装置、バッテリーなどの同梱有無は、購入する仕様の付属品一覧で確認してください。
初心者でも組み立てられますか？
精密な実動内燃機関のため、一般的な模型より難易度が高く、工具の扱い、配線、燃料系、点火系の基礎知識が必要です。説明書を確認しながら慎重に作業できる18歳以上の方、または経験者の指導を受けられる方に適しています。
DIYキットと完成品の違いは何ですか？
DIYキットはエンジン内部を部品から組み上げるタイプで、構造を詳しく学びたい方に向いています。完成品は本体が組み立てられた状態ですが、始動前の点検、周辺機器の接続、燃料と冷却系の準備は必要です。
RCカーやRCボートに搭載できますか？
カスタム搭載の素材として検討できますが、車体側の強度、寸法、重量、冷却、排気、燃料配管、駆動系との適合確認と加工が必要です。本体サイズは約177×173.45×153.89mm、重量は約4.8kgで、すべてのRCモデルへの適合を保証するものではありません。

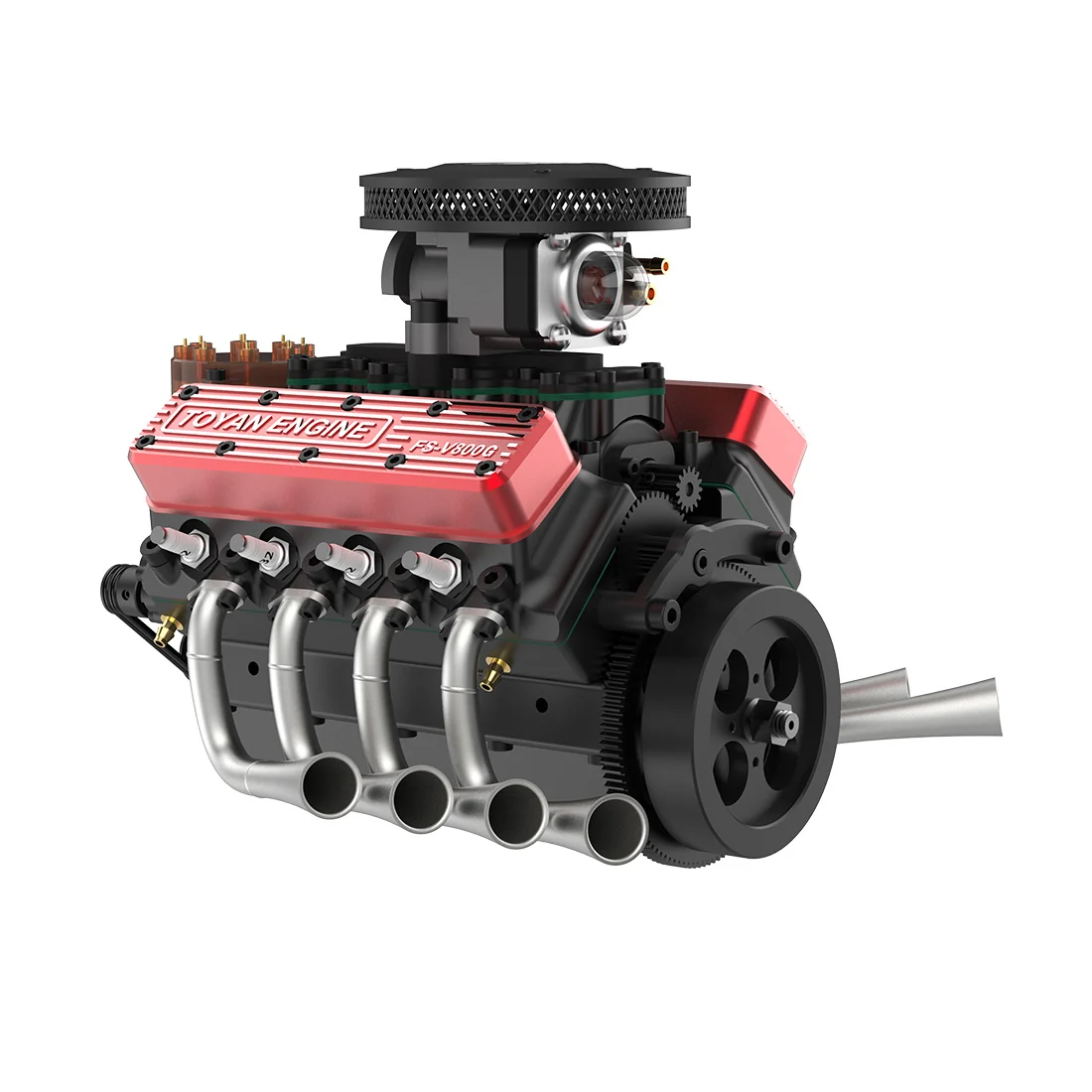

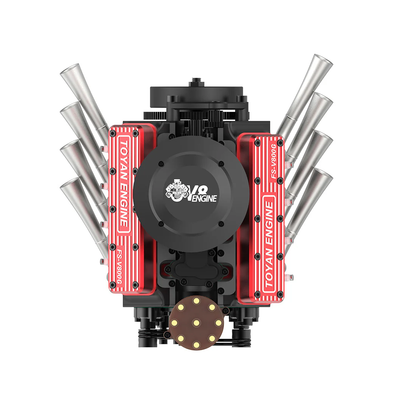

TOYAN FS-V800WGPC｜1/10 SCALE
28ccのV8を、
部品から組み上げる。
V型8気筒、4ストローク、OHV、水冷式。TOYAN FS-V800WGPCは、実際に燃料で始動できる1/10スケールの金属製V8エンジンです。
- 28cc V型8気筒
- 4ストローク OHV
- 水冷式
- CDI点火
- ブラシレスモーター始動
- 対象年齢18歳以上
A FUNCTIONAL MINIATURE V8
外観だけを再現した模型ではありません。
8本のピストン、クランクシャフト、カム、プッシュロッド、ロッカーアームが連動し、実際の4ストロークサイクルを生み出します。組立、調整、始動、保守までを一台で体験できます。

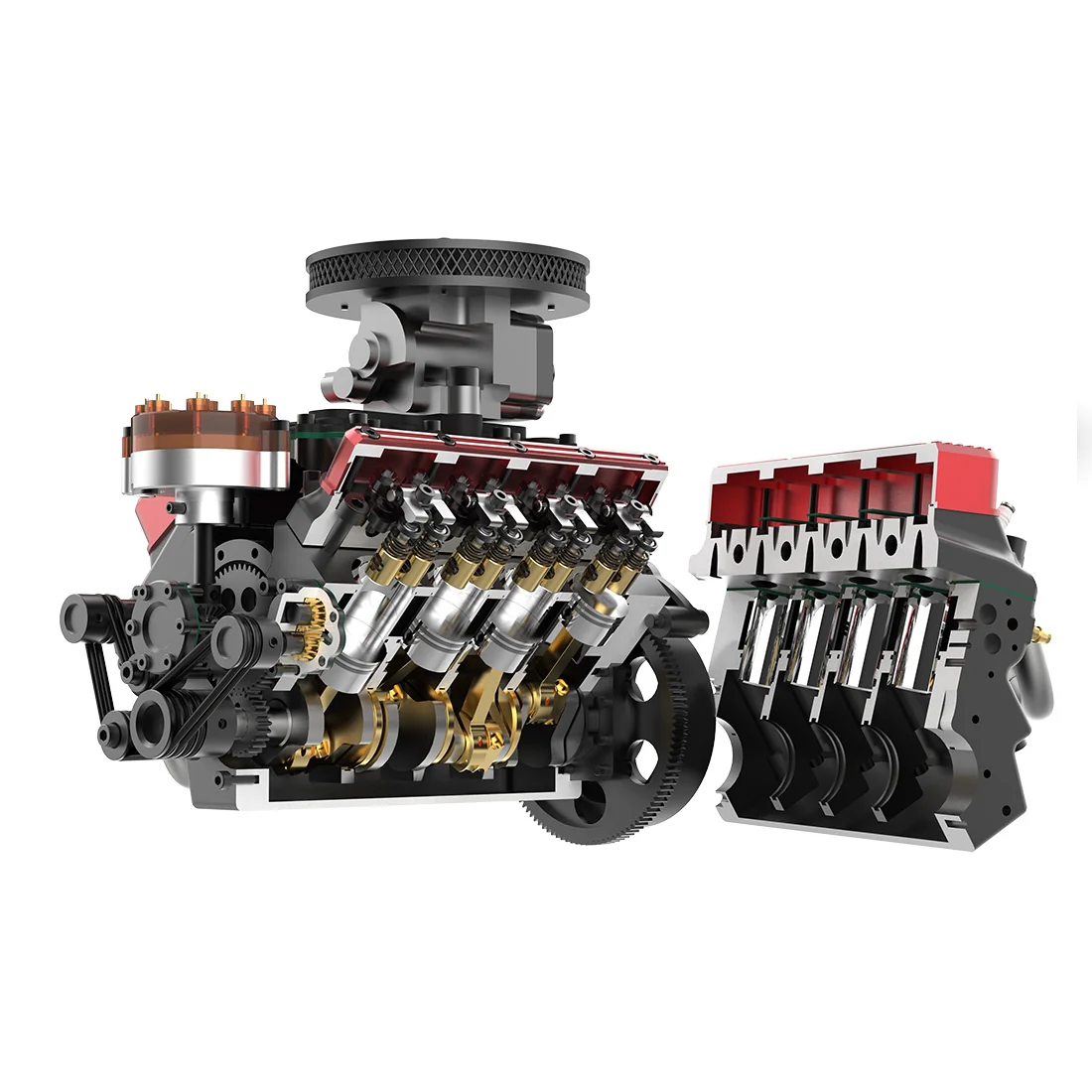

V8内部を組み立てる
左右のシリンダーバンクとクランク機構を組み、8気筒が一つの動力へまとまる仕組みを確認できます。
冷却と潤滑を備えた実機構成
水冷循環と独立オイルポンプを採用。始動後の運転を前提に、冷却系と潤滑系を組み込んでいます。

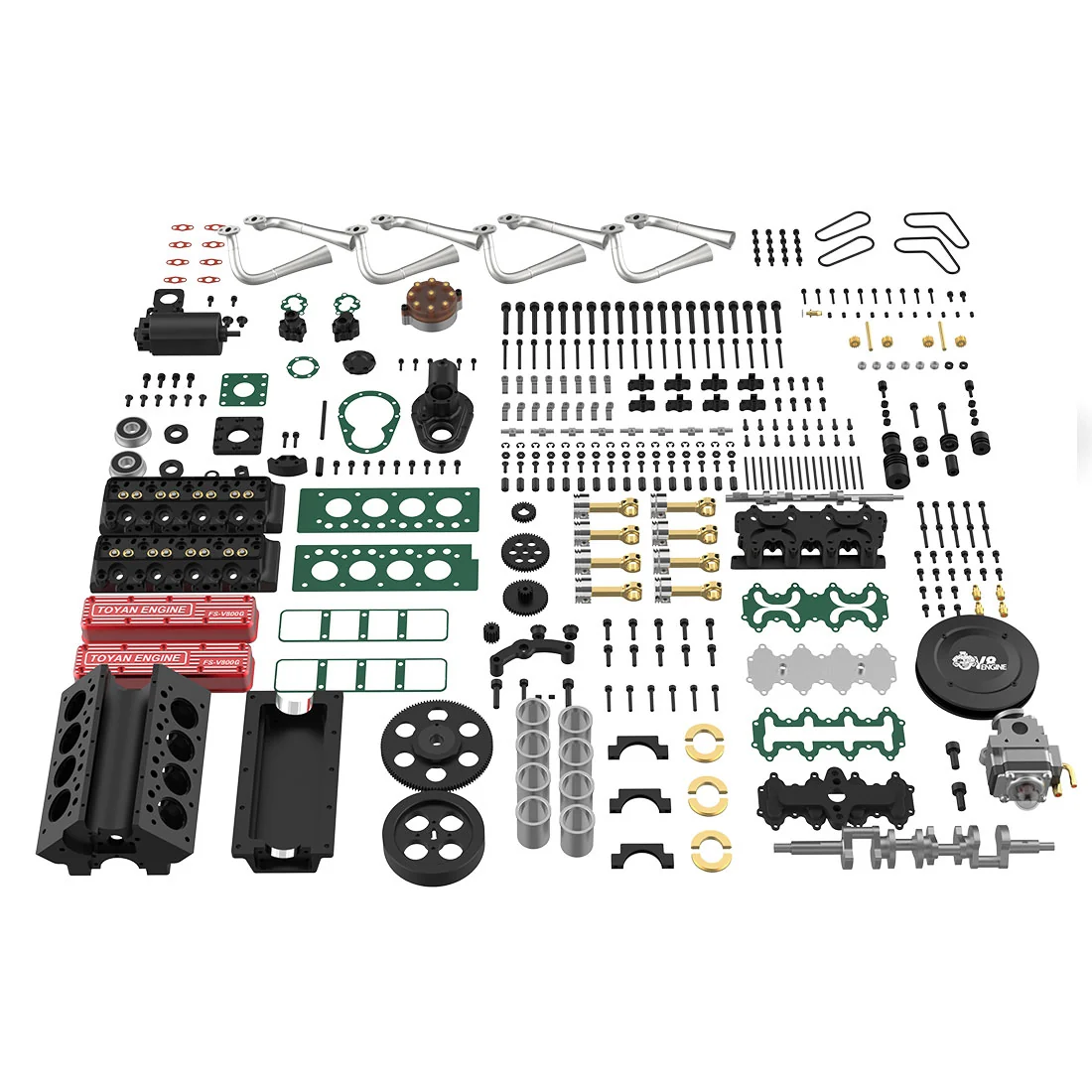

BUILD THE ENGINE
数百点の部品が、一基のV8へ変わる。

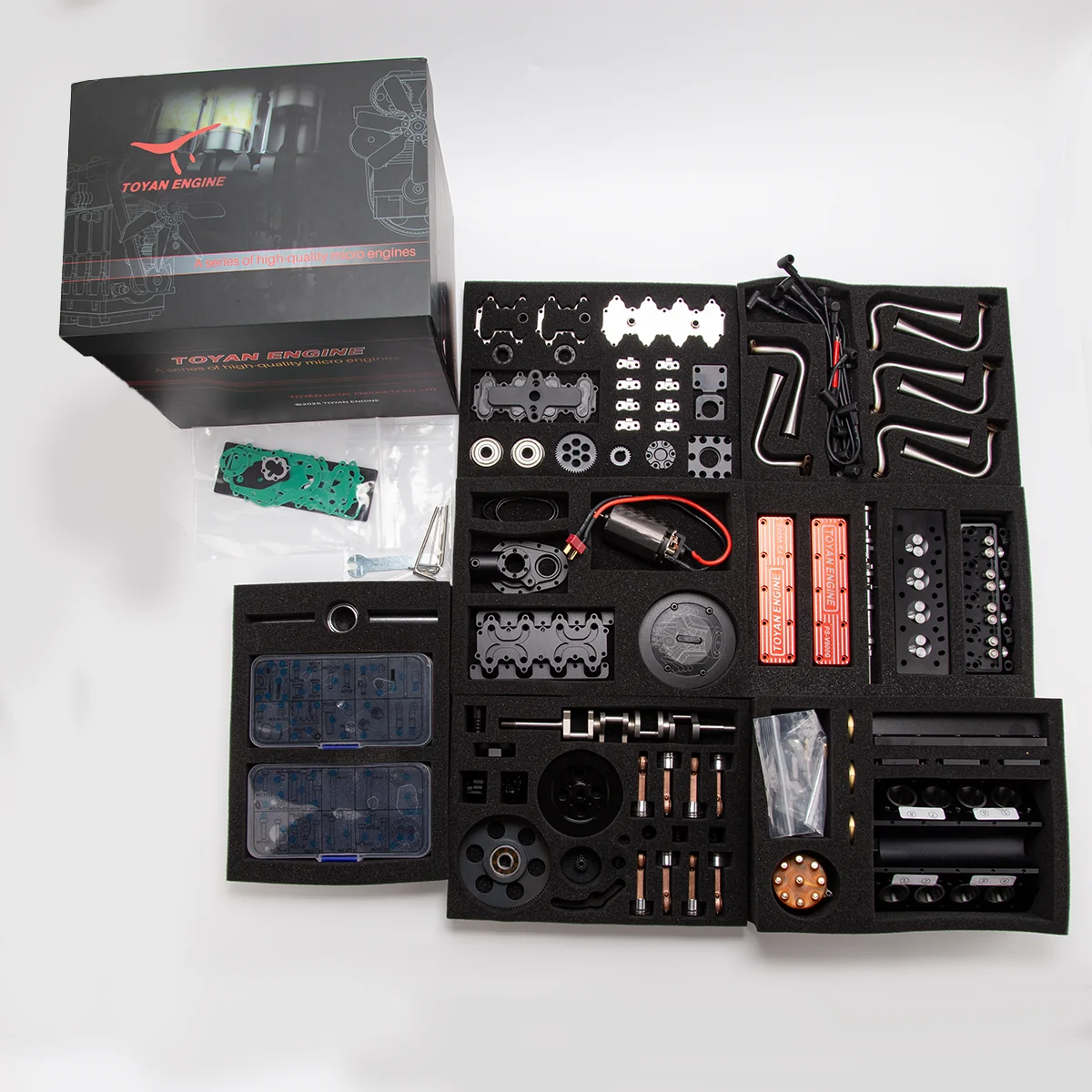

DIYキットでは、シリンダーブロック、クランク機構、動弁系、吸排気系などを順番に組み上げます。部品の向き、締め付け、かみ合わせ、回転抵抗を工程ごとに確認する作業が必要です。
- 金属部品を中心とした本格的なエンジン組立
- 8気筒の点火順序と動弁系を立体的に理解
- 基本工具と組立説明書が付属
- DIYキットの組立時間目安は約4〜6時間
※組立時間は経験や調整作業によって変わります。精密模型エンジンが初めての場合は、十分な作業時間を確保してください。
ENGINEERING DETAILS
小型化しても、V8の機構を省略しない。
ボア16.70mm、ストローク17.00mmのシリンダーを8基配置。90度クロスプレーン型クランクシャフト、ディストリビューター制御のCDI点火、水冷機構をコンパクトな本体へ収めています。
- 排気量28cc、3.5cc × 8気筒
- 回転数1,950〜8,650rpm
- 最大出力3.85PS（販売ページ公称値）
- 出力軸径8mm
MECHANICAL SYSTEMS
始動と連続運転を支える機構。
FS-V800WGPCは、燃料供給だけでなく、点火、冷却、潤滑、始動をそれぞれ独立した機構として備えます。

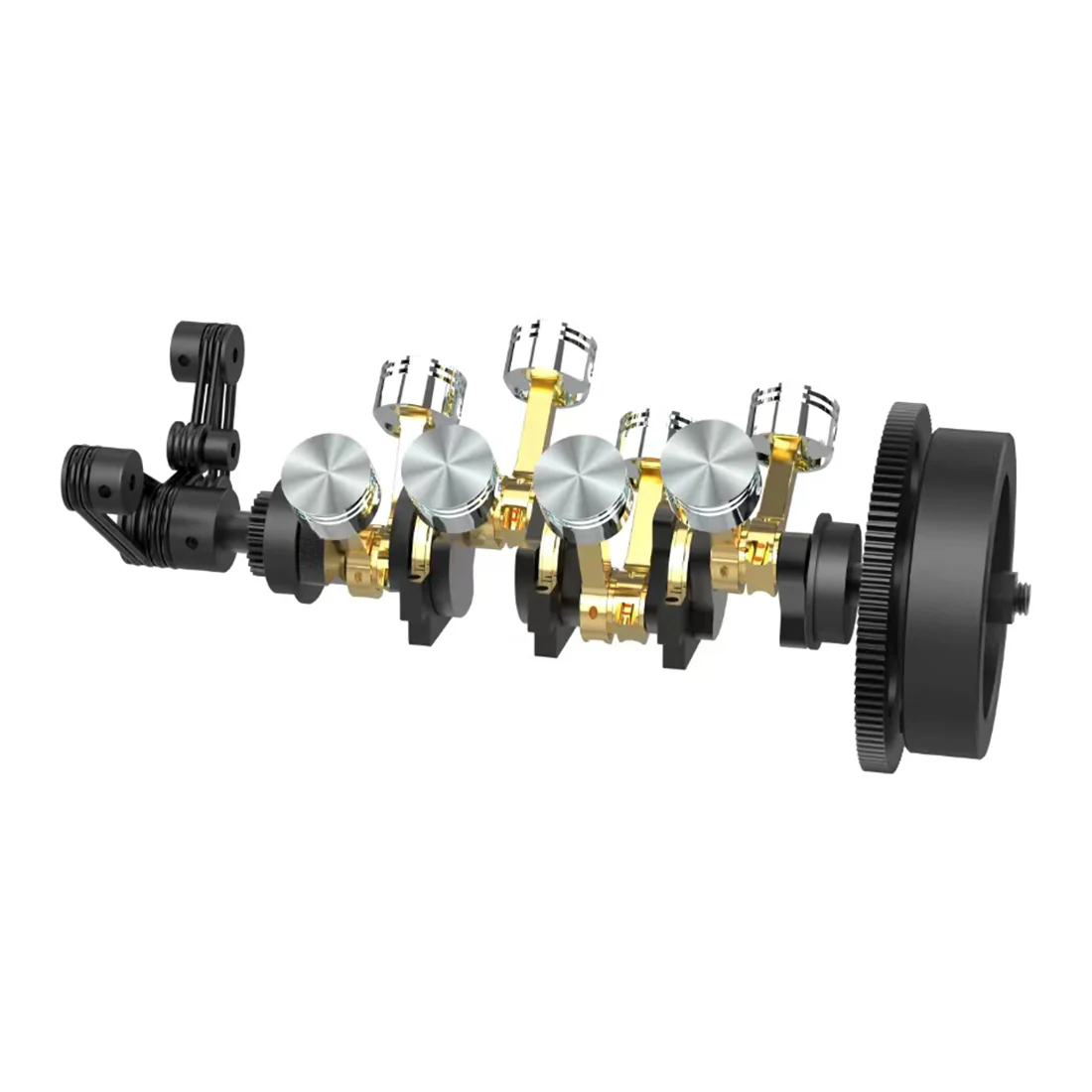

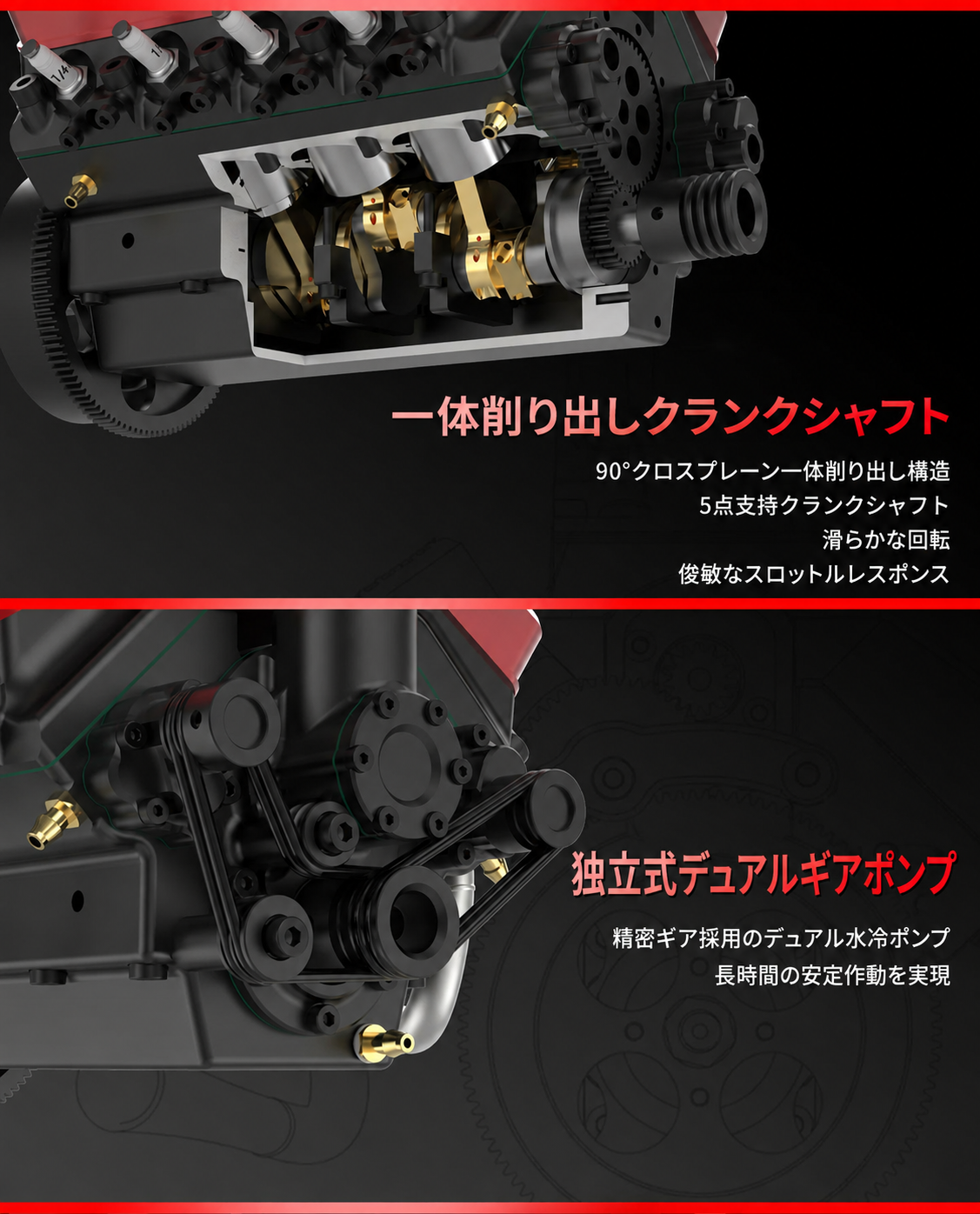

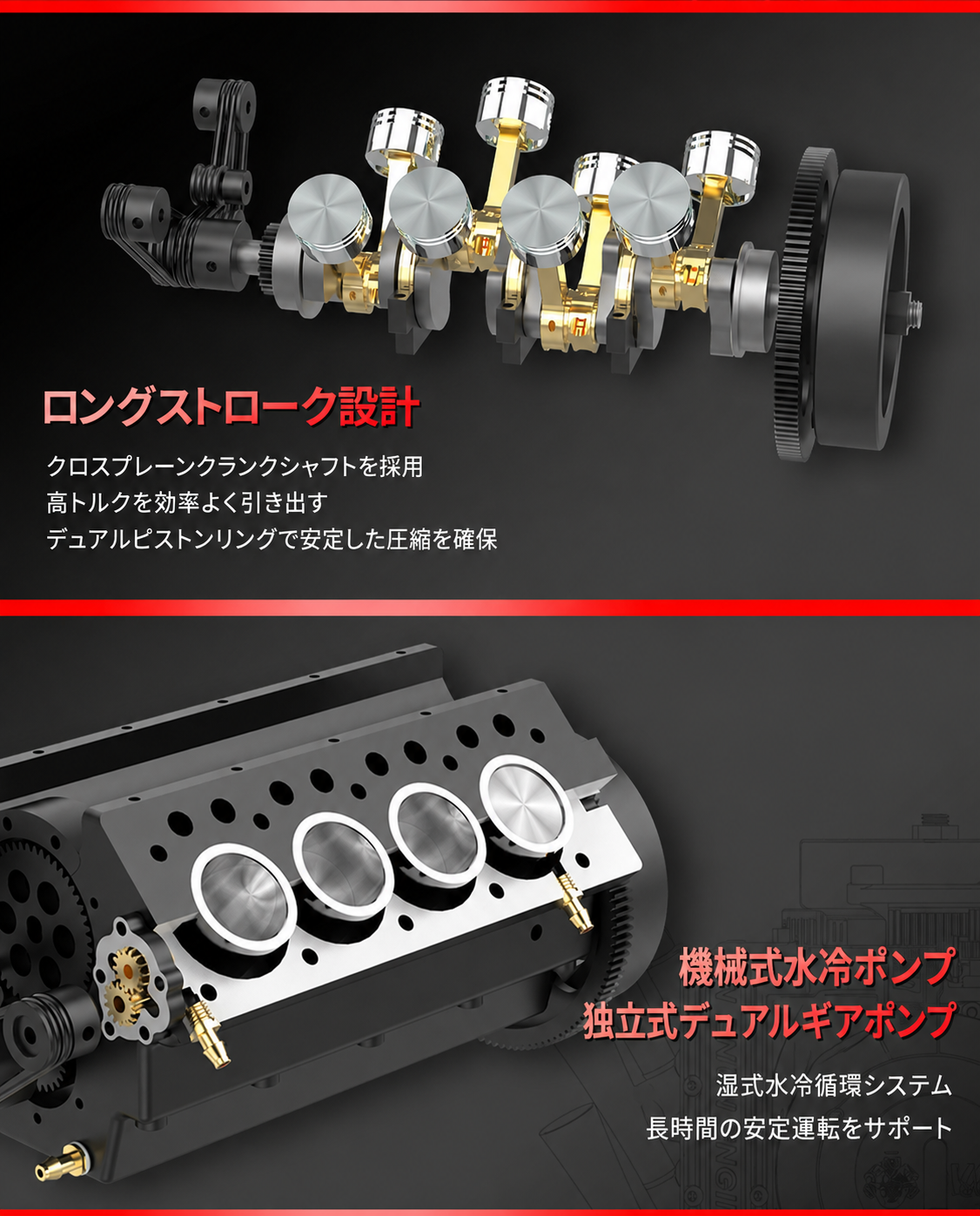

90度クロスプレーン型クランク
一体加工されたクランクシャフトを複数点で支持し、8本のコンロッドとピストンを駆動します。

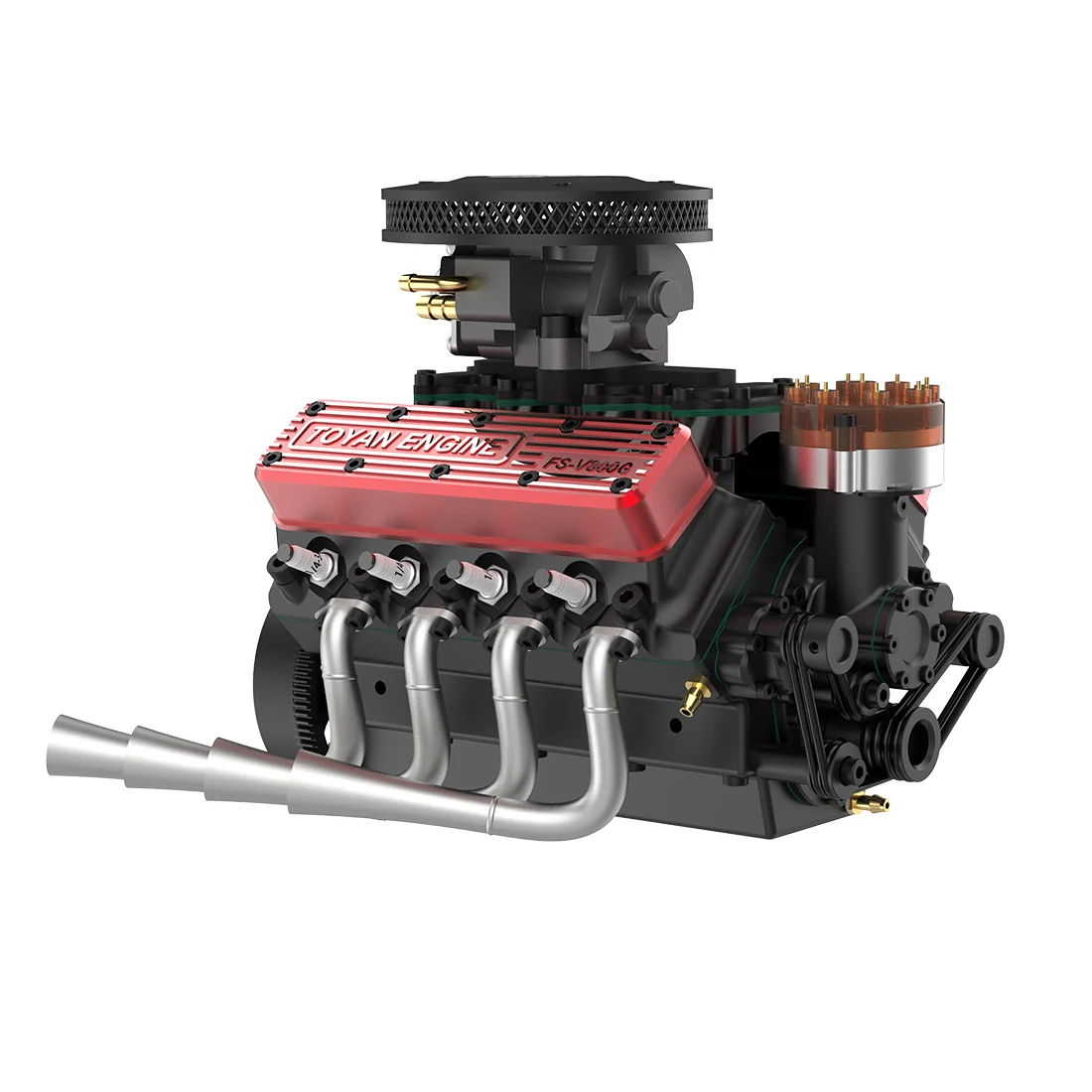

水冷循環と独立潤滑
水冷ポンプで冷却液を循環させ、独立オイルポンプで可動部を潤滑します。運転前には両系統の接続と作動確認が必要です。
GASOLINE VERSION SPECIFICATIONS
ガソリン仕様の製品仕様
下表はFS-V800WGPCガソリン仕様の公称値です。販売時期や選択した仕様により、付属品と細部が異なる場合があります。
| ブランド | TOYAN |
|---|---|
| モデル | FS-V800WGPC／FS-V800WGP |
| スケール | 1/10 |
| 形式 | V型8気筒、4ストローク、OHV |
| 排気量 | 28cc（3.5cc × 8気筒） |
| ボア | 16.70mm |
| ストローク | 17.00mm |
| 出力軸径 | 8mm |
| 回転数 | 1,950〜8,650rpm |
| 最大出力 | 3.85PS（販売ページ公称値） |
| 冷却方式 | 水冷式 |
| 潤滑方式 | 独立潤滑、オイルポンプ式 |
| 始動方式 | ブラシレスモーター |
| 点火方式 | CDI点火、ディストリビューター制御 |
| スパークプラグ | 1/4-32 ME-8 |
| CDI電源 | 7.4〜12V、2S〜3Sバッテリー |
| 始動用電源 | 2S〜3Sバッテリー |
| 燃料 | オクタン価92以上のガソリン |
| エンジンオイル | 2ストローク用／4ストローク用オイルに対応 |
| 本体サイズ | 約17.7 × 17.35 × 15.39cm |
| 本体重量 | 約4.8kg |
| 梱包サイズ | 約26 × 16 × 22cm |
| 対象年齢 | 18歳以上 |
AVAILABLE CONFIGURATIONS
組立状態と動力仕様を選択。
販売ページではDIYキットと組立済み完成品、ガソリン仕様とニトロ仕様が設定される場合があります。表示中の商品選択欄で、購入する構成を確認してください。
DIYキット／組立済み完成品
DIYキットは内部構造を部品から組み上げる構成です。組立済み完成品でも、始動前の燃料系、冷却系、点火系の接続と調整は購入者が行います。
ガソリン仕様／ニトロ仕様
燃料、点火部品、始動条件が異なります。本ページの仕様表はガソリン仕様を対象としています。ニトロ仕様には同じ数値や始動手順を適用しないでください。
注文前の確認：商品名が同じでも、動力仕様と組立状態によってセット内容が変わります。選択したバリエーション名と付属品一覧を優先してください。

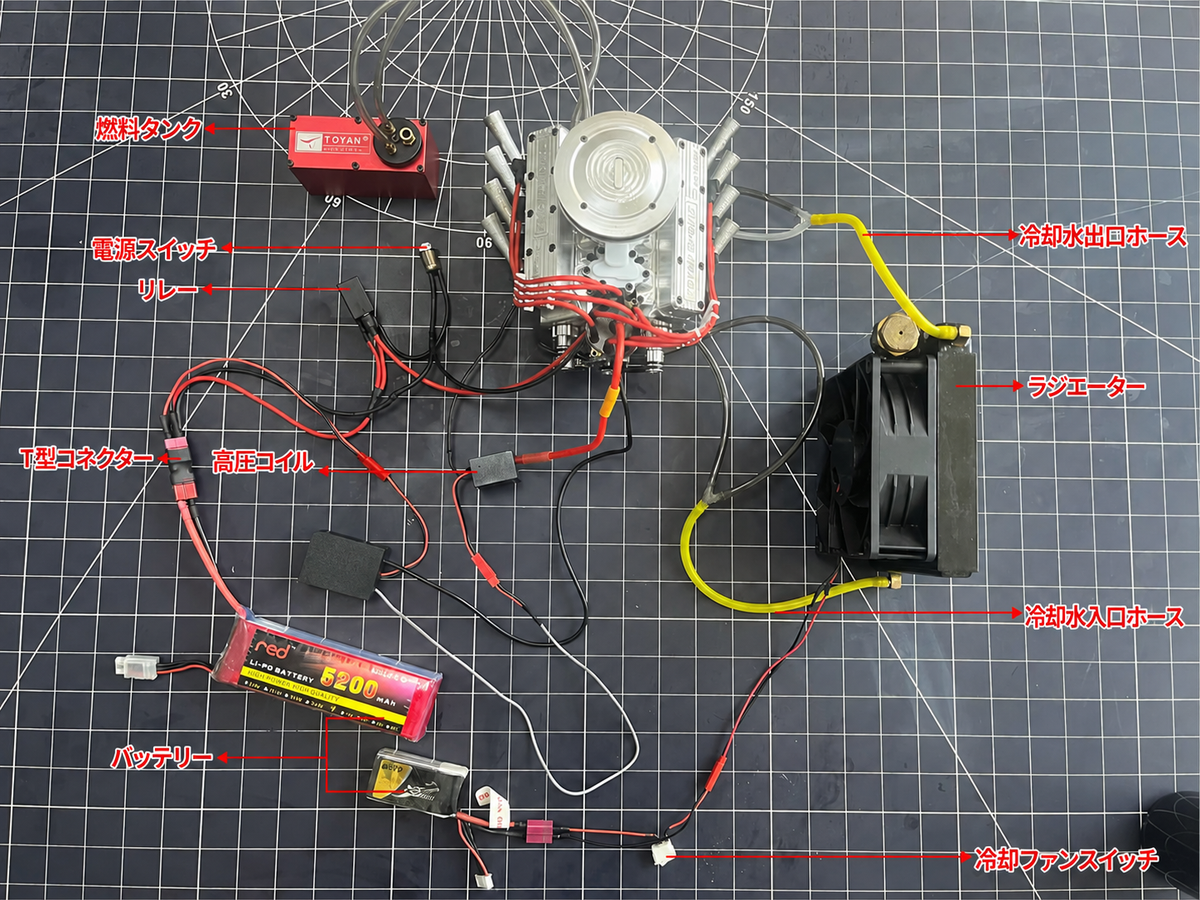

PACKAGE & REQUIRED EQUIPMENT
セット内容と、始動前に用意するもの。
基本構成
- 選択仕様のV8エンジン一式
- 基本工具
- 組立説明書
別途必要となるもの
- 選択仕様に適合する燃料とオイル
- 燃料タンクと燃料チューブ
- 冷却液、ラジエーター、冷却用配管
- 2S〜3Sバッテリーと対応充電器

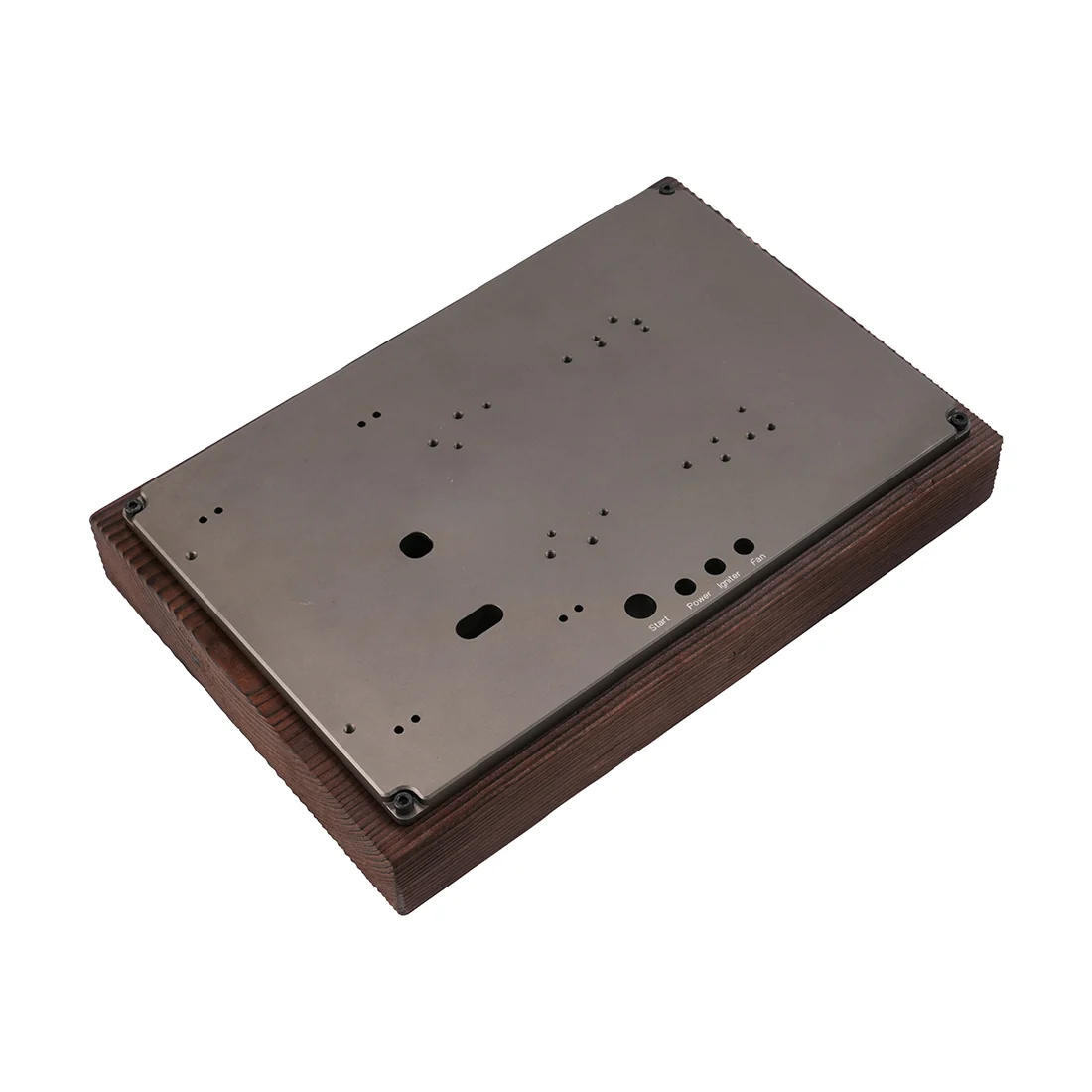

- 安全に固定できる運転台または搭載ベース
※固定用ブラケット、燃料、オイル、バッテリーなどは基本構成に含まれない場合があります。商品選択欄と最新の付属品一覧をご確認ください。

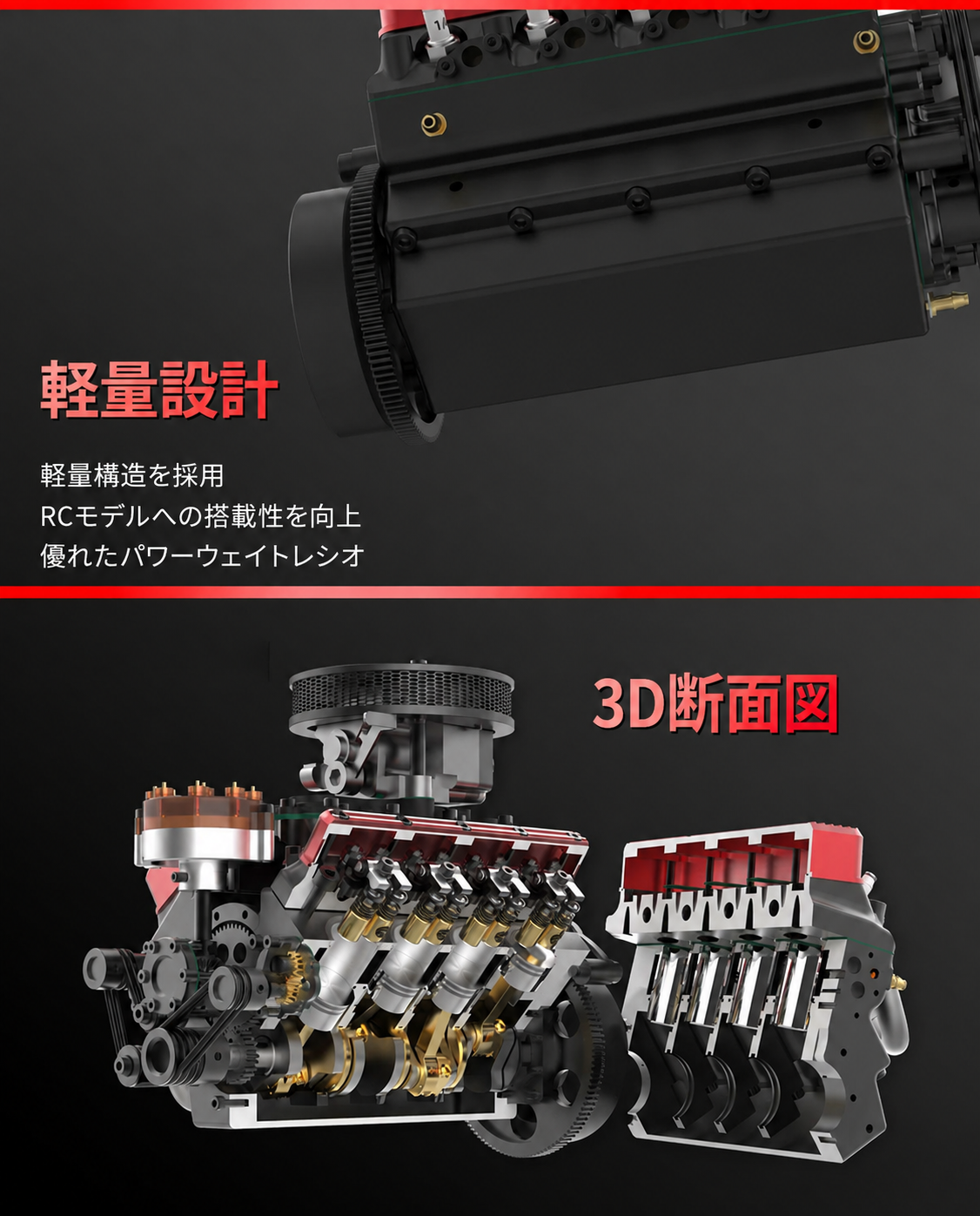

SCALE & APPLICATION
展示からRCプロジェクトまで。
1/10スケールのV8は、構造展示だけでなく、条件を満たすRCカー、ボートなどへの搭載も検討できます。搭載には専用の設計と調整が必要です。
※RC車両、変速機、過給機、搭載フレームなどは作例です。エンジン本体に含まれることを示すものではありません。
REFERENCE GALLERY
構造と展示方法を、別の角度から確認。
補足画像には、旧版資料、展示イメージ、比較用グラフィックが含まれます。製品仕様の判断には、現在の仕様表と同梱説明書を使用してください。

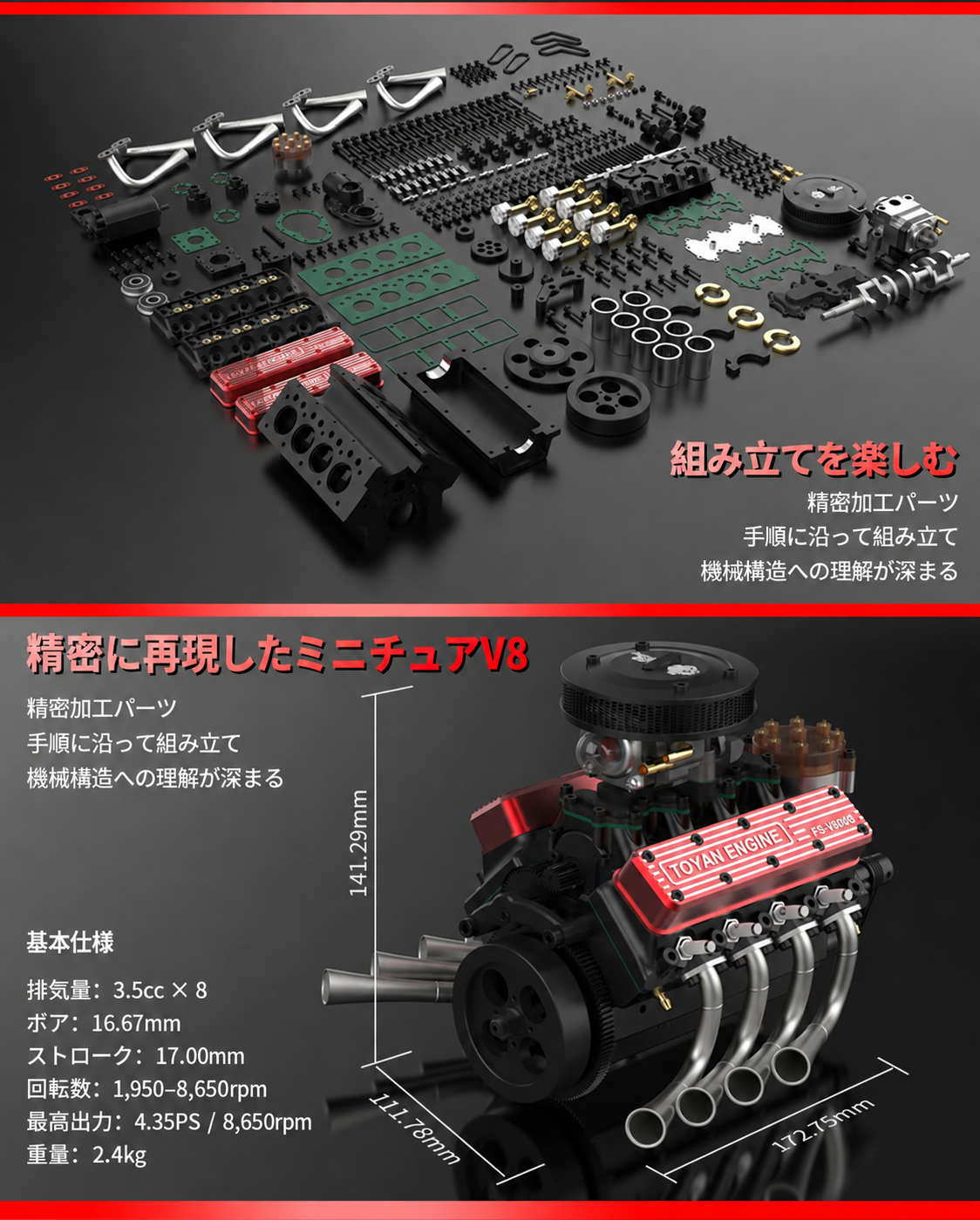

旧版画像について：「DIY構成と旧版寸法資料」の画像内には、現行の商品ページと異なる重量、出力、寸法が記載されています。現行仕様は本ページの「ガソリン仕様の製品仕様」を優先してください。
FAQ
よくあるご質問
DIYキットの組み立てにはどのくらい時間がかかりますか？
販売ページの目安は約4〜6時間です。精密模型エンジンの経験、部品確認、調整にかける時間によって長くなる場合があります。急がず、工程ごとにクランクの回転と部品の向きを確認してください。
完成後に実際に始動できますか？
はい。選択した仕様に適合する燃料、オイル、冷却系統、点火装置、始動用電源を正しく準備すれば運転できます。初回始動は必ず同梱された最新版説明書に従ってください。
ガソリンにはオイルを混合しますか？
販売ページでは、2ストローク用オイルを使用する場合の目安としてガソリン25：オイル1が案内されています。ただし、製造時期や潤滑仕様による差があるため、実際の混合比と使用油は同梱説明書の指定を優先してください。
始動に必要な電源は何ですか？
ガソリン仕様のCDI電源は7.4〜12Vで、始動には2S〜3Sバッテリーを使用します。バッテリーの種類、極性、接続手順は付属機器の仕様と説明書で確認してください。
RCカーへそのまま搭載できますか？
無加工での搭載を保証する製品ではありません。固定、冷却、燃料配管、排気、駆動系、ギア比、防振、重心、安全装置を車体に合わせて設計する必要があります。
運転後に必要な点検はありますか？
燃料系、冷却液の循環、オイル量、ポンプ、点火系、ベルト、締結部を確認してください。長期保管時は燃料を抜き、説明書に従って清掃と防錆処理を行います。
安全に関する注意事項
- 本製品は燃料を使用して作動する小型内燃機関です。玩具ではありません。18歳未満の方は使用しないでください。
- 始動と運転は、火気のない屋外または換気が十分な場所で行ってください。排気ガスを吸い込まないでください。
- エンジンを安定した運転台へ固定し、保護メガネなど適切な保護具を着用してください。
- 運転中と停止直後は、本体、排気管、冷却系統が高温になります。回転部にも触れないでください。
- 冷却液の循環と潤滑油の供給を確認せずに始動しないでください。
- ガソリン仕様とニトロ仕様では燃料、点火、始動条件が異なります。異なる仕様の手順を混用しないでください。
- 仕様と付属品は製造時期により変更される場合があります。販売ページと同梱された最新版説明書の内容を優先してください。
